Controllo di programma di superficie di Machine 6020 AHD MSI della smerigliatrice della colonna commovente
Dettagli del prodotto
| Nome di prodotto: | Macchina commovente della molatura della colonna di MNK-6020AHD/MSI | Dimensione del Worktable: | 2000x600mm |
|---|---|---|---|
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione): | 1500kg | Max.distance dalla superficie della tavola per filare centro : | 700mm |
| Dimensione della ruota: | 500× (20-50) ×203 millimetro | Velocità di rotazione del mandrino: | 500-1800rpm |
| Rugosità di superficie dell'esemplare elaborato: | Μm Ra0.4 | Peso netto della macchina: | 9200kg |
| Evidenziare |
Smerigliatrice di superficie Machine di MSI,Smerigliatrice di superficie Machine di AHD,Macchina commovente della colonna di MSI |
||
Descrizione del prodotto

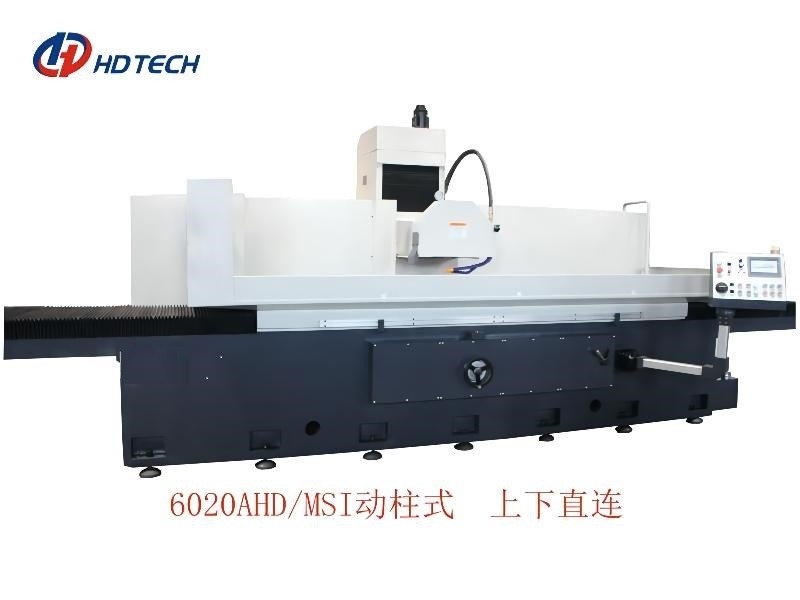

Macchina commovente della molatura della colonna di serie di controllo di programma 6020AHD/MSI
Caratteristiche strutturali:
1. Questa macchina adotta la struttura mobile a forma di t della colonna
2. Il letto ed il worktable sono fatti di ghisa di alta qualità e la colata integrale ha buon guidando l'accuratezza.
3. La ferrovia di guida del letto è protetta in rivestimento protettivo fisarmonica tipo della macchina utensile.
4. Le rotaie di guida della tavola e del letto sono lubrificate continuamente ed automaticamente ed il flusso di olio lubrificante può essere regolato.
5. Usi l'isolamento ed il raffreddamento forzato per eliminare le fonti di calore.
PARAMETRI TECNICI
| Oggetto | Unità | Colonna commovente di MNK-6020AHD/MSI | |
| Area di tavola di funzionamento | millimetro | 2000×600 | |
| Area elettromagnetica del mandrino | millimetro | 2000×600 | |
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione) | Chilogrammo | 1500 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 700 | |
| Dimensione della ruota | millimetro | 500× (20-50) ×203 | |
| Velocità di rotazione del mandrino | (RPM/min) | 500-1800 | |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~24 | |
| Su e giù il servomotore con il freno (w) | (w) | 1800 | |
|
AHD anteriore e posteriore sono motori comuni MSI anteriore e posteriore sono servomotori |
(w) | AHD (80) MSI (750) | |
| Motore a livello | (Hp×p) | 1/4×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.4 | |
| Distanza massima radiale del fuso | millimetro | ≤0.003 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.003 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.003 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | MSI (0,01) | |
| Dimensione della macchina (L×W×H) | millimetro | 6500×2800×2600 | |
| Peso netto della macchina | chilogrammo | 9200 | |
| Peso lordo della macchina | chilogrammo | 10500 | |
| Ferrovia e vite di guida | ||
| Ascissa: a destra e a sinistra | Una ferrovia di guida di plastica piana di V una | |
| Asse y: anteriore e posteriore | Guida lineare del rullo resistente | |
| Asse di Z: su e giù | Pattina il tipo guida dura | |
| Diametro/passo della vite della palla | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Specifiche del motore | ||
| Motore mandrino | HXP | 15×4 |
| Motore idraulico | HXP | 10×6 |
| motore Petrolio-raffreddato | H*P | 1×2 |
| Motore del serbatoio di acqua | H*P | 1/5 |
Questa serie può anche raggiungere la rugosità di superficie: Ra 0.08um
