7020 la molatura di AHD MSI lavora 500 a macchina - macchina commovente della colonna 1800rpm
Dettagli del prodotto
| Nome di prodotto: | Macchina commovente della molatura della colonna di MNK-7020AHD/MSI | Dimensione del Worktable: | 2000x700mm |
|---|---|---|---|
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione): | 1500kg | Max.distance dalla superficie della tavola per filare centro : | 700mm |
| Dimensione della ruota: | 500× (20-50) ×203 millimetro | Velocità di rotazione del mandrino: | 500-1800rpm |
| Rugosità di superficie dell'esemplare elaborato: | Μm Ra0.4 | Peso netto della macchina: | 9500kg |
| Evidenziare |
Macchine della molatura di AHD,Macchine della molatura di MSI,macchina commovente della colonna 1800rpm |
||
Descrizione del prodotto

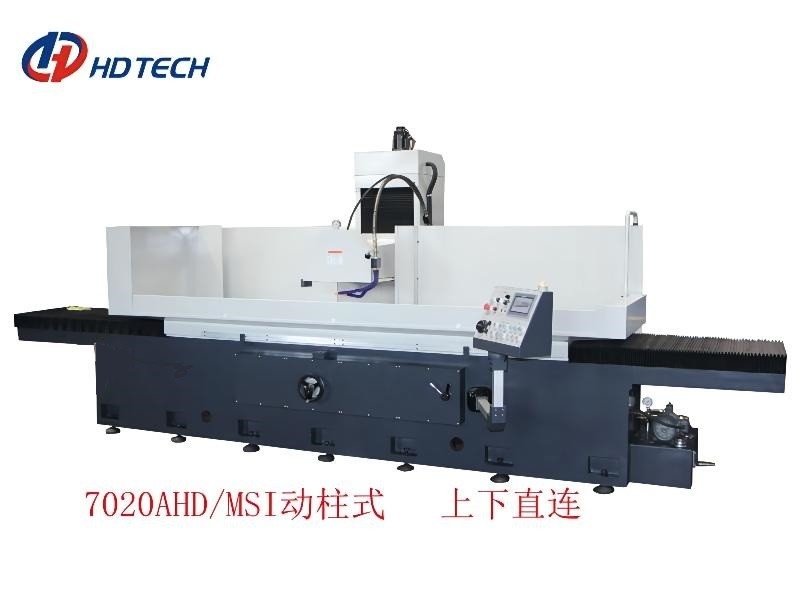

Macchina commovente della molatura della macchina della colonna di serie di controllo di programma 7020AHD/MSI
Caratteristiche strutturali:
1. La macchina adotta la struttura commovente a forma di t della colonna.
2. la ferrovia di guida del letto è protetta dalla copertura della macchina utensile della fisarmonica.
3. l'asse verticale adotta la vite della palla di alta precisione ed il servomotore direttamente ha collegato la struttura, l'alta velocità di risposta ed alta precisione di posizionamento, alta rigidità e l'alta stabilità della macchina.
4. Anteriore e posteriore la guida adotta la guida lineare del rullo resistente con la vite della palla di alta precisione ed il servomotore direttamente ha collegato la struttura, la velocità veloce di risposta ed alta precisione di posizionamento, alta rigidità e l'alta stabilità di intera macchina
5. La struttura del fuso della testa stridente è la chiave della macchina per la frantumazione, che direttamente colpisce l'accuratezza stridente, la rugosità, l'ondosità e l'efficienza stridente. La struttura di pressione statica e statica assicura l'accuratezza e la rugosità stridenti. Allo stesso tempo, la macchina ha più alta efficienza stridente.
| Oggetto | Unità | Colonna commovente di MNK-7020AHD/MSI | |
| Area di tavola di funzionamento | millimetro | 2000×700 | |
| Area elettromagnetica del mandrino | millimetro | 2000×700 | |
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione) | Chilogrammo | 1500 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 700 | |
| Dimensione della ruota | millimetro | 500× (20-50) ×203 | |
| Velocità di rotazione del mandrino | (RPM/min) | 500-1800 | |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~24 | |
| Su e giù il servomotore con il freno (w) | (w) | 1800 | |
|
AHD anteriore e posteriore sono motori comuni MSI anteriore e posteriore sono servomotori |
(w) | AHD (80) MSI (750) | |
| Motore a livello | (Hp×p) | 1/4×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.4 | |
| Distanza massima radiale del fuso | millimetro | ≤0.003 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.003 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.003 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | MSI (0,01) | |
| Dimensione della macchina (L×W×H) | millimetro | 6500×2800×2600 | |
| Peso netto della macchina | chilogrammo | 9500 | |
| Peso lordo della macchina | chilogrammo | 11000 | |
| Ferrovia e vite di guida | ||
| Ascissa: a destra e a sinistra | Una ferrovia di guida di plastica piana di V una | |
| Asse y: anteriore e posteriore | Guida lineare del rullo resistente | |
| Asse di Z: su e giù | Pattina il tipo guida dura | |
| Diametro/passo della vite della palla | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Specifiche del motore | ||
| Motore mandrino | HXP | 15×4 |
| Motore idraulico | HXP | 10×6 |
| motore Petrolio-raffreddato | H*P | 1×2 |
| Motore del serbatoio di acqua | H*P | 1/5 |
Questa serie può anche raggiungere la rugosità di superficie: Ra 0.08um
