Luogo di origine:
La Cina
Marca:
HD TECH
Certificazione:
CE, ISO certification
Numero di modello:
MNK-3060CNC
Video

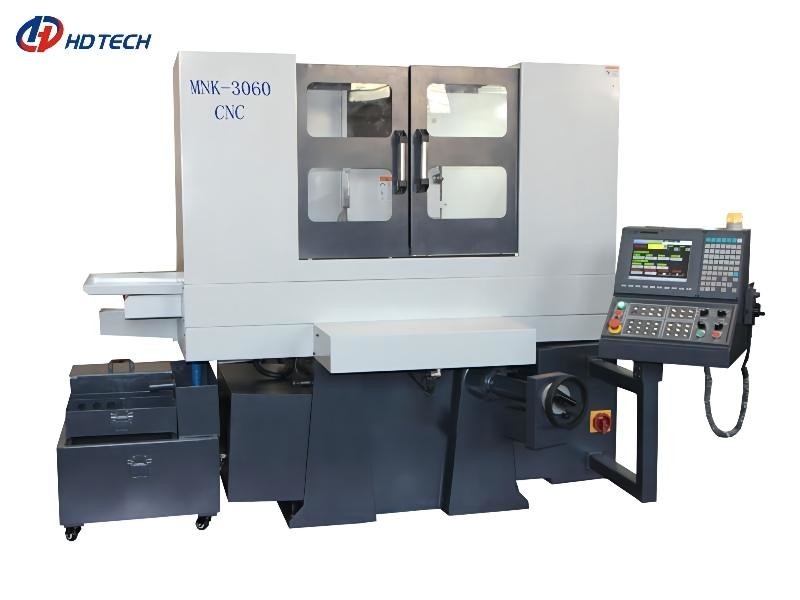

Tipo tedesco produttore della sella di qualità 3060CNC della macchina della molatura di CNC
Introduzione di prodotto
La macchina pricipalmente è utilizzata per la molatura con la circonferenza della ruota, oltre all'aereo, scanalatura e punto di alta precisione che frantumano, ma anche può raggiungere la superficie non piana che forma l'elaborazione; La macchina può anche essere fornita di altri accessori per ampliare il campo d'elaborazione.
Caratteristica principale
1. La disposizione globale della macchina adotta la prestazione eccellente del cellulare trasversale di resistenza;
2. La macchina adotta molte misure di isolamento antivibrante e di riduzione di vibrazione per reprimere la vibrazione nociva all'interno della gamma permessa, con le buone caratteristiche di resistenza di vibrazione;
3. Il sistema del fuso della macchina utensile è sostenuto dal cuscinetto di rotolamento del contatto angolare preciso e l'accuratezza di rotazione è meno di 1mm;
4. La macchina adotta le coperture semi-chiuse della copertura, che possono completamente riguardare l'intera area di lavoro, efficacemente per impedire la spruzzatura delle limature del ferro e del liquido refrigerante e può essere collegata con l'aspirazione della foschia ed il dispositivo di rimozione di polvere.
| Oggetto | Unità | Tipo della sella di MNK-3060CNC (CNC) | |
| Area di tavola di funzionamento | millimetro | 600×300 | |
| Area elettromagnetica del mandrino | millimetro | 600×300 | |
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione) | Chilogrammo | 300 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 540 | |
| Dimensione della ruota | millimetro | 355× (15-40) ×127 | |
| Velocità di rotazione del mandrino | (RPM/min) | 0-1800 | |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~24 | |
| Su e giù il servomotore con il freno (w) | (w) | 1300 | |
| Anteriore e posteriore servomotori | (w) | 850 | |
| Motore a livello | (Hp×p) | 1/5×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.2 | |
| Distanza massima radiale del fuso | millimetro | ≤0.002 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.002 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.002 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | ≤0.002 | |
| Dimensione della macchina (L×W×H) | millimetro | 2850×1800×2100 | |
| Peso netto della macchina | chilogrammo | 3100 | |
| Peso lordo della macchina | chilogrammo | 3800 | |
| Ferrovia e vite di guida | ||
| Ascissa: a destra e a sinistra | Doppia ferrovia di guida di plastica di V | |
| Asse y: anteriore e posteriore | Doppia ferrovia di guida di plastica di V | |
| Asse di Z: su e giù | Pattina il tipo guida dura | |
| Diametro/passo della vite della palla | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Specifiche del motore | ||
| Motore mandrino | HXP | 5×4 |
| Motore idraulico | HXP | 2×4 |
| motore Petrolio-raffreddato | H*P | 1×2 |
| Motore del serbatoio di acqua | H*P | 1/5 |
Questa serie può anche raggiungere la rugosità di superficie: Ra 0.08um
