3060 tipo programmabile della sella della macchina della molatura del metallo di AHR AHD MSI
Dettagli del prodotto
| Nome di prodotto: | Tipo macchina della sella di MNK-3060AHR/AHD/MSI della molatura | Dimensione del Worktable: | 600x300mm |
|---|---|---|---|
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione): | 350kg | Max.distance dalla superficie della tavola per filare centro : | 540mm |
| Dimensione della ruota: | 355× (20-40) ×127 millimetro | Velocità di rotazione del mandrino: | 1500rpm/50HZ |
| Rugosità di superficie dell'esemplare elaborato: | Μm Ra0.2 | Peso netto della macchina: | 3100kg |
| Evidenziare |
Macchine programmabili della molatura,Macchine della molatura di AHR,Macchina della molatura del metallo di MSI |
||
Descrizione del prodotto

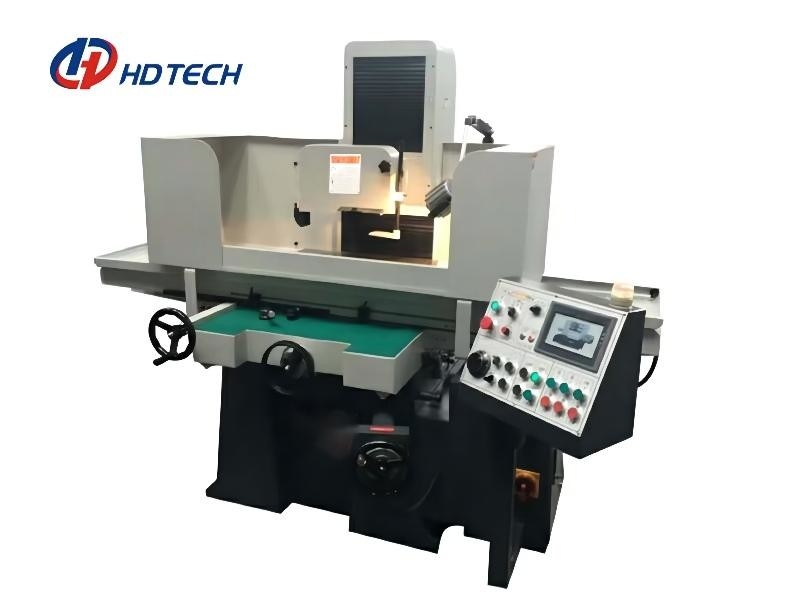

Tipo programmabile macchina della sella di MNK-3060AHR/AHD/MSI della molatura per metallo
Introduzione di prodotto
È particolarmente adatto a parti o a strumenti stridenti con alta precisione ed alto rivestimento ed ha alta efficienza stridente. Adatto ad elaborare le varie parti e muffe del coltello.
Caratteristica principale
1. Questi asse orizzontale di alta precisione e smerigliatrice rettangolare della superficie della tavola adotta la disposizione di una tavola trasversale, la colonna e la testa stridente sono compatte in struttura, la sensibilità dell'alimentazione verticale è alta e l'accuratezza della ferrovia di guida orizzontale è garantita.
2. L'alimentazione orizzontale del worktable adotta le rotaie di guida di plastica ed è guidata da pressione di olio, che può essere ottenuta. 3. Il movimento longitudinale del worktable è controllato in due modi. 1. tipo comune di controllo di trasmissione e servo tipo di controllo di trasmissione. La trasmissione comune non può essere posizionata precisamente prima e dopo. Il servo può raggiungere il posizionamento preciso.
3. La testa stridente adotta il cuscinetto angolare di alta precisione del contatto, che ha alta accuratezza di rotazione e di rigidità.
4. La macchina utensile adotta una copertura semichiusa, che può completamente riguardare l'intera area di lavoro, efficacemente per impedire la spruzzatura delle limature del ferro e del liquido refrigerante e può essere collegata con un'aspirazione della foschia e un dispositivo di rimozione di polvere.
| Oggetto | Unità | MNK-3060AHR/AHD/MSI | |
| Area di tavola di funzionamento | millimetro | 600×300 | |
| Area elettromagnetica del mandrino | millimetro | 600×300 | |
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione) | Chilogrammo | 350 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 540 | |
| Dimensione della ruota | millimetro | 355× (20-40) ×127 | |
| Velocità di rotazione del mandrino | (RPM/min) | 50HZ | 1500 |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~24 | |
| Su e giù il servomotore (w) | (w) | 750 | |
| Motore comune di AHD anteriore e posteriore Servomotore di MSI anteriore e posteriore |
(w) | Servomotore 750 del motore 80 ordinari | |
| Motore a livello | (Hp×p) | 1/4×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.2 | |
| Distanza massima radiale del fuso | millimetro | ≤0.002 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.002 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.002 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | AHD/MSI-0.01 | |
| Dimensione della macchina (L×W×H) | millimetro | 2650×1800×2000 | |
| Peso netto della macchina | chilogrammo | 3100 | |
| Peso lordo della macchina | chilogrammo | 3850 | |
| Ferrovia e vite di guida | ||
| Ascissa: a destra e a sinistra | Doppia ferrovia di guida di plastica di V | |
| Asse y: anteriore e posteriore | Doppia ferrovia di guida di plastica di V | |
| Asse di Z: su e giù | Pattina il tipo guida dura | |
| Diametro/passo della vite della palla | Y: Ф25mm/4mm Z: Ф40mm/5mm |
|
| Specifiche del motore | ||
| Motore mandrino | HXP | 5×4 |
| Motore idraulico | HXP | 2×4 |
| motore Petrolio-raffreddato | H*P | 1×2 |
| Motore del serbatoio di acqua | H*P | 1/4 |
