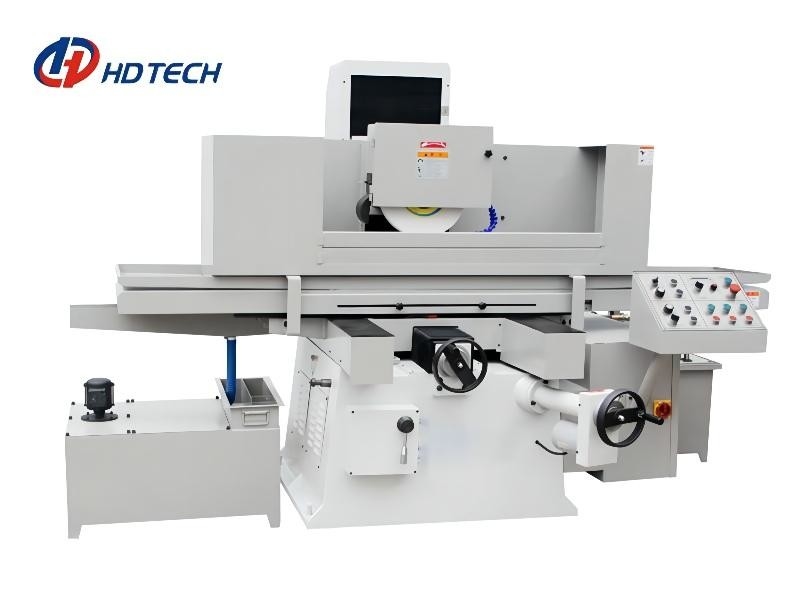

La molatura orizzontale lavora 3570 AHD a macchina MSI 1500rpm 50HZ
Dettagli del prodotto
| Nome di prodotto: | Tipo macchina della sella di MNK-3570AHD/MSI della molatura | Dimensione del Worktable: | 700x350mm |
|---|---|---|---|
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione): | 350kg | Max.distance dalla superficie della tavola per filare centro : | 620mm |
| Dimensione della ruota: | 400× (20-40) ×127 millimetro | Velocità di rotazione del mandrino: | 1500rpm/50HZ |
| Rugosità di superficie dell'esemplare elaborato: | Μm Ra0.2 | Peso netto della macchina: | 3500kg |
| Evidenziare |
macchine della molatura 1500rpm,Macchine della molatura 50HZ,Macchina per la frantumazione orizzontale di MSI |
||
Descrizione del prodotto
Tipo programmabile macchina della sella di MNK-3570AHD/MSI della molatura da vendere
Caratteristica principale
1. La disposizione del worktable trasversale è adottata, la struttura della colonna e della testa stridente è compatta, la sensibilità dell'alimentazione verticale è alta e l'accuratezza della ferrovia di guida orizzontale è garantita.
2. L'alimentazione orizzontale del worktable adotta le doppie rotaie di guida della plastica di V, guidate da pressione di olio, che può ottenere un'alimentazione stabile e continua, in modo da può effettuare la molatura di alto-rivestimento.
3. Il movimento longitudinale del worktable è controllato in due modi: 1. tipo ordinario di controllo di trasmissione e servo tipo di controllo di trasmissione. La trasmissione ordinaria non può essere posizionata precisamente prima e dopo ed il servo può raggiungere il posizionamento preciso.
4. La testa stridente adotta il cuscinetto angolare di alta precisione del contatto, che ha alta accuratezza di rotazione e di rigidità.
5. L'opzione di controllo della macchina utensile può adottare lo SpA giapponese di Mitsubishi, la nuova generazione di Taiwan ed il sistema di controllo tedesco di Siemens, l'operazione grafica del menu è semplice ed il grado di automazione è alto.
| Oggetto | Unità | MNK-3570AHD/MSI | |
| Area di tavola di funzionamento | millimetro | 700×350 | |
| Area elettromagnetica del mandrino | millimetro | 700×350 | |
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione) | Chilogrammo | 350 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 620 | |
| Dimensione della ruota | millimetro | 400× (20-40) ×127 | |
| Velocità di rotazione del mandrino | (RPM/min) | 50HZ | 1500 |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~24 | |
| Su e giù il servomotore (w) | (w) | 750 | |
| Motore comune di AHD anteriore e posteriore Servomotore di MSI anteriore e posteriore |
(w) | Servomotore 750 del motore 80 ordinari | |
| Motore a livello | (Hp×p) | 1/4×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.2 | |
| Distanza massima radiale del fuso | millimetro | ≤0.002 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.002 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.002 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | ||
| Dimensione della macchina (L×W×H) | millimetro | 2750×1800×2100 | |
| Peso netto della macchina | chilogrammo | 3500 | |
| Peso lordo della macchina | chilogrammo | 4450 | |
| Ferrovia e vite di guida | ||
| Ascissa: a destra e a sinistra | Doppia ferrovia di guida di plastica di V | |
| Asse y: anteriore e posteriore | Doppia ferrovia di guida di plastica di V | |
| Asse di Z: su e giù | Pattina il tipo guida dura | |
| Diametro/passo della vite della palla | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Specifiche del motore | ||
| Motore mandrino | HXP | 7.5×4 |
| Motore idraulico | HXP | 4×6 |
| motore Petrolio-raffreddato | H*P | 1×2 |
| Motore del serbatoio di acqua | H*P | 1/4 |
Punti salienti del prodotto
Tipo programmabile macchina della sella di MNK-3570AHD/MSI della molatura da vendere Caratteristica principale 1. La disposizione del worktable trasversale è adottata, la struttura della colonna e della testa stridente è compatta, la sensibilità dell'alimentazione verticale è alta e l'accuratezza ...
