La molatura di alta precisione lavora il X.400 a macchina programmabile 1000 il millimetro 4010 AHD MSI
Dettagli del prodotto
| Nome di prodotto: | Tipo macchina della sella di MNK-4010AHD/MSI della molatura | Dimensione del Worktable: | 1000x400mm |
|---|---|---|---|
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione): | 400kg | Max.distance dalla superficie della tavola per filare centro : | 620mm |
| Dimensione della ruota: | 400× (20-40) ×127 millimetro | Velocità di rotazione del mandrino: | 1500rpm/50HZ |
| Rugosità di superficie dell'esemplare elaborato: | Μm Ra0.2 | Peso netto della macchina: | 4500kg |
| Evidenziare |
4010 macchine della molatura di AHD,macchine 1000 della molatura del X.400 millimetro,Smerigliatrice programmabile della superficie di alta precisione |
||
Descrizione del prodotto

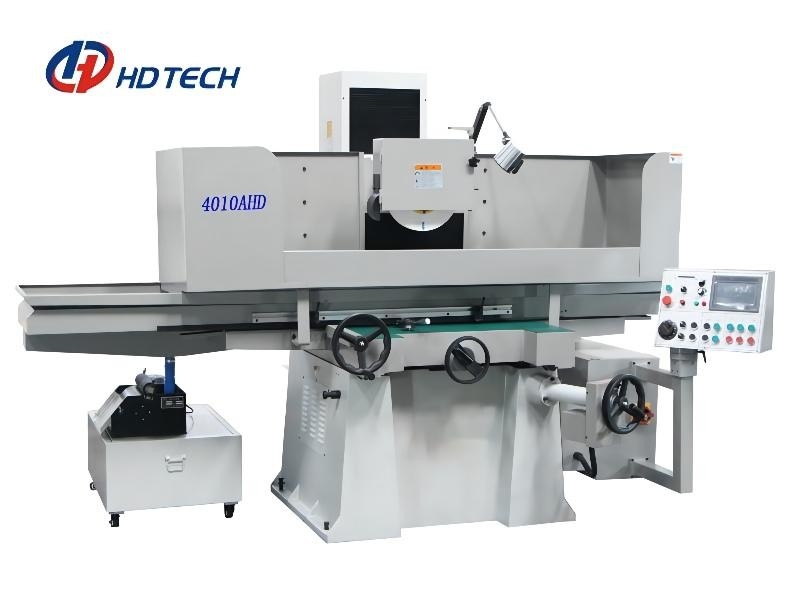

Tipo programmabile macchina della sella di alta precisione MNK-4010AHD/MSI della molatura
Pricipalmente usato per precisione che frantuma, l'accuratezza ed il rivestimento stridenti sono molto alti. Adatto a lavorare tutti i tipi di parti e di strumenti a macchina. Particolarmente adatto a molatura le parti di alto-rivestimento e di alta precisione o gli strumenti ed ha un'alta efficienza stridente.
Caratteristica principale
* assuma la forma della disposizione di tavola trasversale, colonna e la struttura capa stridente è la sensibilità dell'alimentazione compatta e verticale è alta, assicurare l'accuratezza della ferrovia di guida trasversale.
* l'alimentazione orizzontale del worktable adotta la ferrovia di guida di plastica incollata, guidata da pressione di olio, che può ottenere l'alimentazione liscia e continua, in modo da può essere grinded con alto rivestimento.
* il movimento verticale del worktable è controllato da due modi: 1. tipo ordinario di controllo dell'azionamento e servo tipo di controllo dell'azionamento. L'azionamento ordinario non può essere posizionato precisamente prima e dopo, ma il servo può raggiungere il posizionamento preciso.
* la macchina adotta le coperture semi-chiuse della copertura, che possono completamente riguardare l'intera area di lavoro, efficacemente per impedire la spruzzatura delle limature del ferro e del liquido refrigerante e può essere collegata all'assorbimento della foschia ed al dispositivo di rimozione di polvere.
| Oggetto | Unità | MNK-4010AHD/MSI | |
| Area di tavola di funzionamento | millimetro | 1000×400 | |
| Area elettromagnetica del mandrino | millimetro | 1000×400 | |
| Capacità di Max.load-bearing del worktable (tazza compresa di aspirazione) | Chilogrammo | 400 | |
| Max.distance dalla superficie della tavola per filare centro | millimetro | 620 | |
| Dimensione della ruota | millimetro | 400× (20-40) ×127 | |
| Velocità di rotazione del mandrino | (RPM/min) | 50HZ | 1500 |
| Alimentazione di Min.vertical della mola | millimetro | 0,001 | |
| Velocità di avanzamento trasversale del worktable | (m/min) | 1~24 | |
| Su e giù il servomotore (w) | (w) | 750 | |
| Motore comune di AHD anteriore e posteriore Servomotore di MSI anteriore e posteriore |
(w) | Servomotore 750 del motore 80 ordinari | |
| Motore a livello | (Hp×p) | 1/4×2 | |
| Rugosità di superficie dell'esemplare elaborato | μm | Ra0.2 | |
| Distanza massima radiale del fuso | millimetro | ≤0.002 | |
| Distanza massima del fronte del fuso | millimetro | ≤0.002 | |
| Su e giù (precisione di posizionamento di ripetizione di asse di Z) | millimetro | ≤0.002 | |
| Precisione di posizionamento anteriore e posteriore di ripetizione (dell'asse y) | millimetro | AHD/MSI-0.01 | |
| Dimensione della macchina (L×W×H) | millimetro | 3850×2200×2100 | |
| Peso netto della macchina | chilogrammo | 4500 | |
| Peso lordo della macchina | chilogrammo | 5450 | |
| Ferrovia e vite di guida | ||
| Ascissa: a destra e a sinistra | Doppia ferrovia di guida di plastica di V | |
| Asse y: anteriore e posteriore | Doppia ferrovia di guida di plastica di V | |
| Asse di Z: su e giù | Pattina il tipo guida dura | |
| Diametro/passo della vite della palla | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Specifiche del motore | ||
| Motore mandrino | HXP | 7.5×4 |
| Motore idraulico | HXP | 4×6 |
| motore Petrolio-raffreddato | H*P | 1×2 |
| Motore del serbatoio di acqua | H*P | 1/4 |
