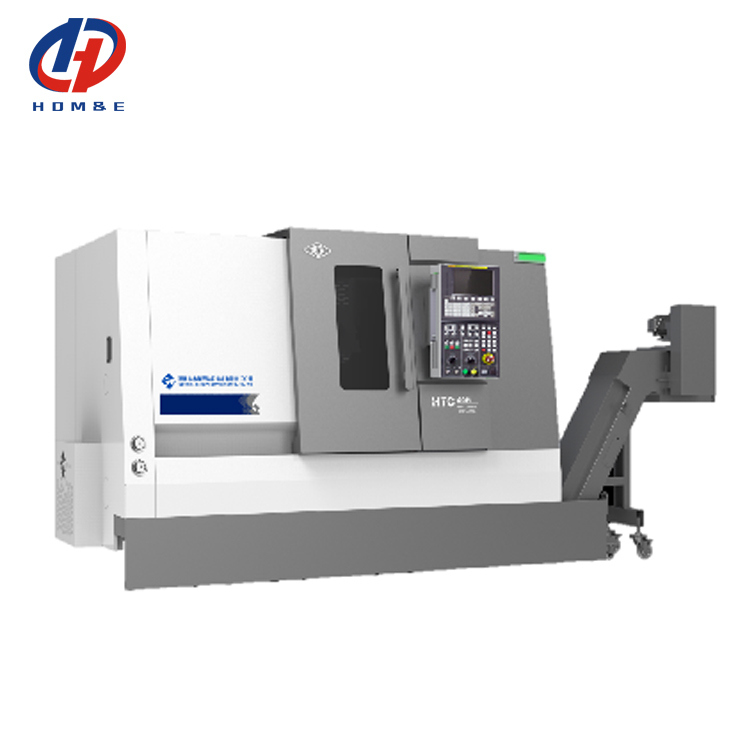

Name: Centro di giro orizzontale 3500rpm di CNC di HTC40PM con la torretta di vita di asse di C
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC40PM
Availability: InStock

Casa > prodotti > Tornio inclinato di CNC del letto >

Centro di giro orizzontale 3500rpm di CNC di HTC40PM con la torretta di vita di asse di C

tornio orizzontale 5000rpm

Tornio orizzontale di asse di C

centro di giro di orizzontale di CNC 5000rpm

Luogo di origine:

La Cina

Marca:

SYMG

Certificazione:

ISO certification

Numero di modello:

HTC40PM

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Nome di prodotto:

Centro di giro orizzontale di CNC di HTC40PM

Diametro massimo di oscillazione sopra il letto:

600mm

Lunghezza di taglio massima:

990mm

Max. Turning Diameter:

400mm

Diametro di giro standard:

300mm

Diametro di giro di massimo sullo scorrevole:

400mm

Naso del fuso:

A2-8

Diametro del foro del fuso:

80mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 insieme

Prezzo

Negoziabile

Imballaggi particolari

Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare

Tempi di consegna

100 giorni

Termini di pagamento

T/T, L/C, Western Union

Capacità di alimentazione

40 insiemi al mese

PRODOTTI RELATIVI

Tornio CNC a banco inclinato orizzontale a 45 gradi, 3000 giri/min, torni per la lavorazione dei metalli T4C

Ottieni il miglior prezzo

T4S Telaio CNC T4S Alta rigidità 35 - 3000 r/min Velocità del mandrino

Ottieni il miglior prezzo

Tornio CNC a banco inclinato per lavorazione metalli T1/500 TURN Heavy Duty

Ottieni il miglior prezzo

Video

Tornio CNC a banco inclinato SMTCL HTC40B per metalli

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

Centro di giro orizzontale 3500rpm di CNC di HTC40PM con la torretta di vita di asse di C

I.Machine caratterizza

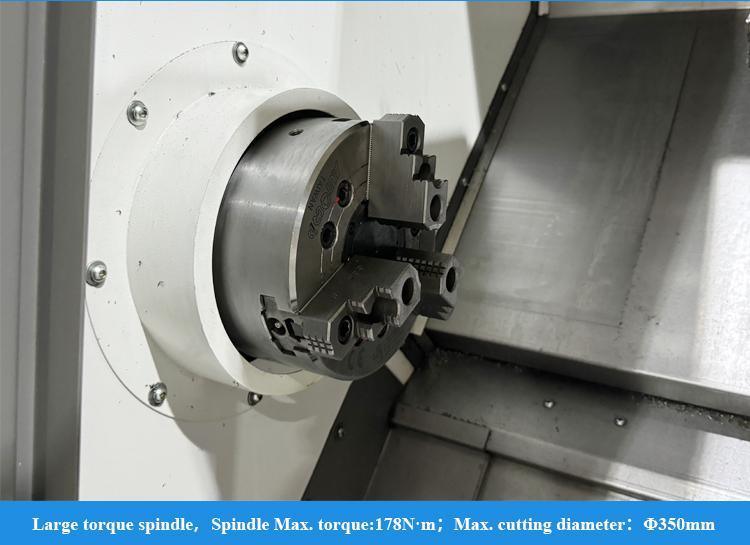

alto fuso di rigidità 1.Overall

Aumenti la coppia di torsione ed il processo del fuso che sopportano le specifiche per fornire più potere e rigidità.

A2-8 fuso standard, fuso facoltativo A2-11.

letto di inclinazione 2.Overall

HTC40P adotta una progettazione della costola ottimizzata letto 45°overall, che rende la forza più stabile durante il taglio. Il materiale del letto è fatto di ghisa ad alta densità, con assorbimento di scossa ad alta resistenza e buon.

rotaie di scorrimento 3.Hardened

La ferrovia di guida indurita di scivolamento è adottata, la larghezza della ferrovia di guida raggiunge 110mm, la portata della ferrovia di guida raggiunge 380mm, portando il più alta accuratezza lavorante e il più alta rigidità.

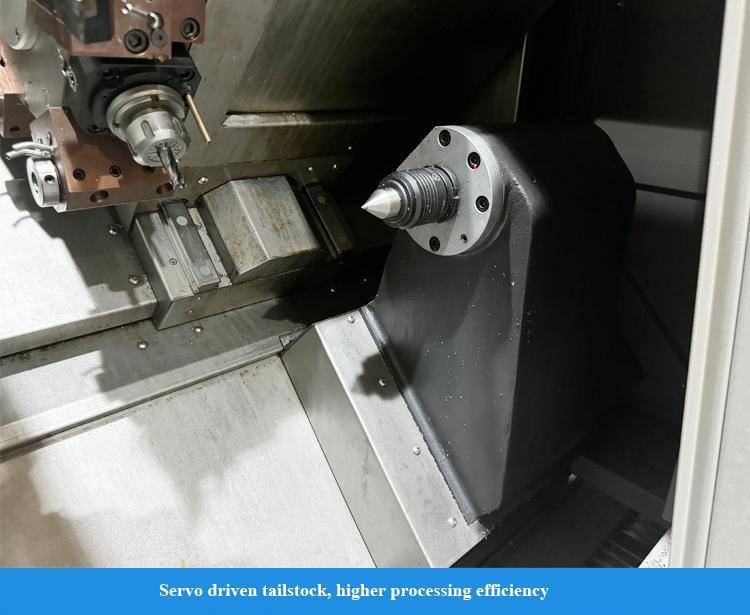

contropunta 4.Rail

La contropunta di HTC40P è fornita di ferrovia di guida integrata di scivolamento, la manica telescopica, la chiusura manuale, rigidità buona.

Centro di giro orizzontale 3500rpm di CNC di HTC40PM con la torretta di vita di asse di C 0

II. caratteristiche tecniche principali

Oggetto		Unità	HTC40PM/1000
Diametro massimo di oscillazione sopra il letto		millimetro	600
Lunghezza di taglio massima		millimetro	990
Diametro di giro massimo		millimetro	400
Diametro di giro standard		millimetro	300
Diametro di giro massimo sullo scorrevole		millimetro	400
Tipo del binario di guida			Rotaie di scorrimento indurite
Naso del fuso			A2-8
Diametro del foro del fuso		millimetro	80
Scatola del fuso	Gamma di velocità di rotazione del mandrino	r/min	50~3500
	Coppia di torsione di Max. Output	N.M	302
	Serie di velocità di rotazione del mandrino		infinitamente variabile
	Motore principale 30 minuti/stimati	chilowatt	18.5/15
Chuck	Chuck Diameter	millimetro	10" mandrino manuale
Velocità di viaggio dell'ascissa		m/min	15
Velocità di viaggio di asse di Z		m/min	15
Viaggio dell'ascissa		millimetro	200
Viaggio di asse di Z		millimetro	1000
Colpo totale della contropunta		millimetro	800mm
Srtoke della manica della contropunta		millimetro	100
Conicità del fuso della contropunta		Morse	4#

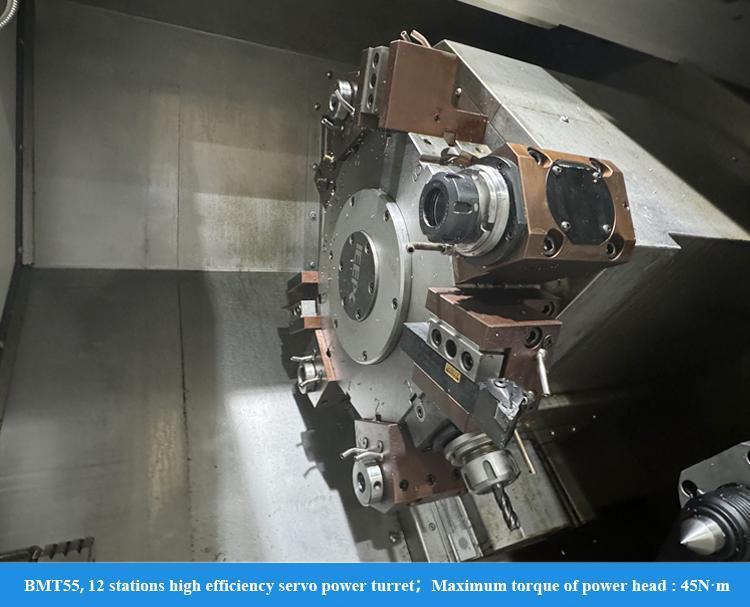

Torretta			12 torretta dello strumento guidata dello strumento stazioni
Dimensione dello strumento	Stinco esterno dello strumento per tornitura	millimetro	25×25
Dimensione dello strumento	Stinco dello strumento di alesaggio	millimetro	Ф40/Ф32/Ф25/Ф20
Carico massimo	Pezzo in lavorazione del disco	chilogrammo	200 (mandrino compreso ed altre parti)
Carico massimo	Pezzo in lavorazione dell'asse	chilogrammo	500 (mandrino compreso ed altre parti)

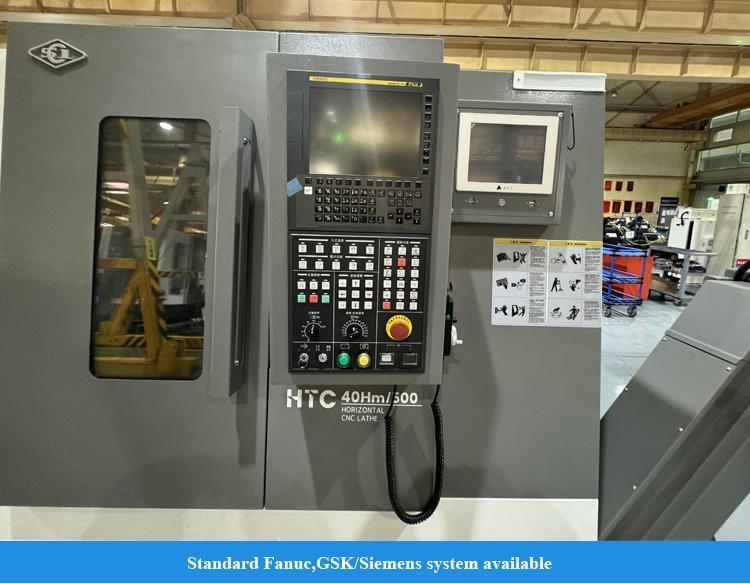

Sistema di controllo			Più di Fanuc oi-TF
Motore principale del fuso			PS di Fanuc βiIP30/6000
Peso della macchina		chilogrammo	5500
Dimensione globale della macchina		millimetro	4100×2050×1960

Accuratezza di III.Main

L'accuratezza della macchina implementa il GB/T16462-2007 «norma del tornio di CNC di prova di accuratezza orizzontale».

Oggetto		La norma nazionale	HTC40PM/1000
L'accuratezza lavorante		IT6	IT6
Rotondità lavorante del pezzo in lavorazione		0.003mm	0.0025mm/Ф75
Consistenza del diametro del pezzo in lavorazione lavorante		0.016mm/300mm	0.010mm/150mm
Planarità del pezzo in lavorazione lavorato		0.025mm/Ф300mm	0.010mm/Ф200mm
Rugosità di superficie del pezzo in lavorazione lavorato		Ra1.6μm	Ra1.25μm
Accuratezza di posizione	Ascissa	0.016mm	0.010mm
	Asse di Z	0.025mm	0.015mm
	Asse di C		40"
Precisione di posizionamento di ripetibilità	Ascissa	0.007mm	0.005mm
	Asse di Z	0.01mm	0.007mm
	Asse di C		25"
