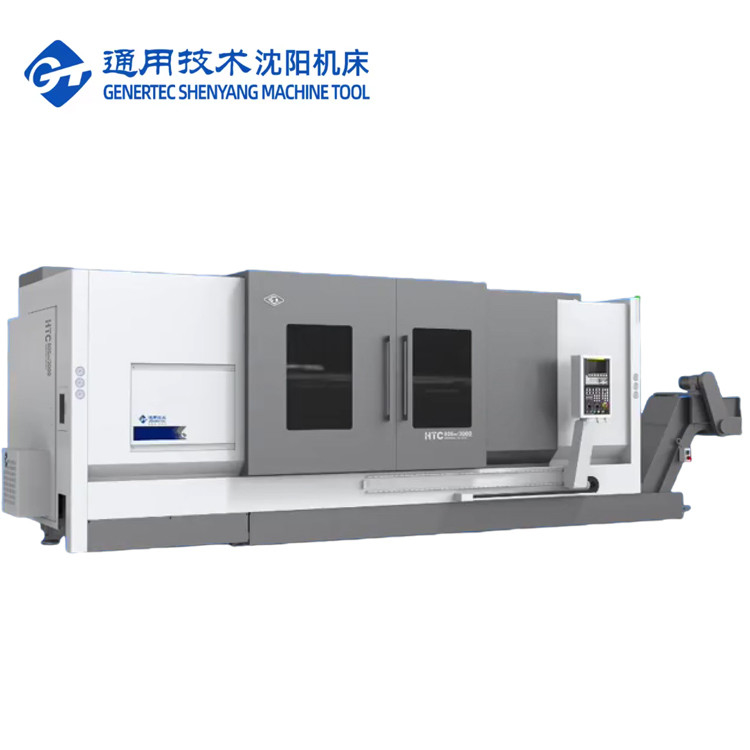

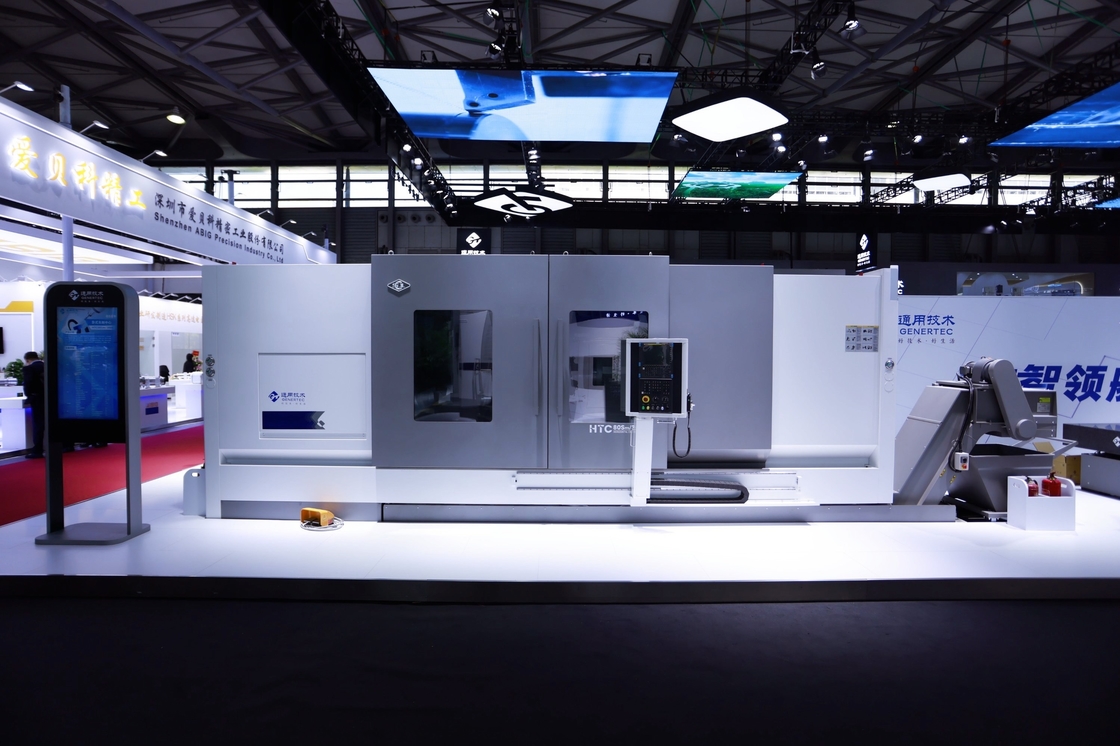

SMTCL Universalità CNC Tornitore HTC63Qm Max. Diametro di tornitura 600mm CNC Tornitore
Dettagli del prodotto
| Marca: | SMTCLL | Nome del prodotto: | Centrale di tornitura CNC HTC63Qm |
|---|---|---|---|
| MaxSwing sul letto: | Φ700 mm | Diametro massimo di tornitura: | Φ600mm |
| Lunghezza massima di svolta: | 1000/1500/2000/3000mm | Diametro del foro di fuso: | Φ104 mm |
| Asse X/Z di percorrenza: | 320/1100 mm | Potenza del fuso: | 15/18.5KW |
| Velocità del mandrino: | 30-2000 giri al minuto | ||
| Evidenziare |
Centrale di tornitura CNC orizzontale,C-Asse Centro di tornitura CNC,Centro di svolta orizzontale |
||
Descrizione del prodotto
Descrizione del prodotto:
I centri di tornitura orizzontali della serie HTC-m sono assemblati, verificati e migliorati con tecnologie di produzione avanzate.Hanno buone prestazioni di taglio e possono soddisfare le esigenze di lavorazione di varie parti rotantiLa macchina utensile è dotata di un asse a C, di un portautensili azionato, ecc., che può realizzare vari metodi di lavorazione quali la tornitura, la fresatura e la perforazione.
Serie Qmpuò realizzare molteplici funzioni di lavorazione come la tornitura e la fresatura, pur avendo un ampio spazio di rotazione e una vasta gamma di lavorazione per soddisfare le esigenze dei macchinari di ingegneria e così via.
Caratteristiche del prodotto:
◆ Servo utensile ad alta efficienza
◆ Servo-stack diviso
◆ Alta velocità di movimento a due assi
◆ configurazione opzionale dell'asse Y per ottenere un elaborazione integrata multi-sequenza
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose
◆ Unita' a fusione di larga durata
◆ sella anti-dobbiamento a forma di arco
◆ Struttura di piccolo fusibile
Velocità di movimento rapida: 30 m/min
Servizio di taglio della coda
Doppia struttura pretenso fissa
la vite, ottenendo così un'alta precisione e una elevata precisione della stabilità di alimentazione della macchina utensile
Configurazione dell'asse Y
Vetture a sfera ad alta precisione
Sella antinclinante
Il corpo principale della sella è progettato in forma di arco per garantire la rigidità complessiva dei componenti importanti.
Torretta a servo efficiente
|
Progetto
|
Unità
|
HTC63Qm
|
|
Max, taglio il dia.
|
mm
|
Φ600
|
|
Lunghezza massima di taglio
|
mm
|
1000/1500/2000/3000
|
|
Max. nuotare sopra il letto.
|
mm
|
Φ700
|
|
Max. giorno di nuoto. su scivolo
|
mm
|
Φ600
|
|
Fusoliera
|
|
|
|
Modello di naso a fusione
|
|
A2-11
|
|
Disegno interno del cuscinetto anteriore.
|
mm
|
Φ160
|
|
Conico del fusibile e dimensione del foro
|
|
1:20;Φ150
|
|
Dia. del foro dello spinello
|
|
Φ104
|
|
Max. Bar dia.
|
mm
|
Φ85
|
|
Dialettro di scatto standard.
|
centimetro
|
12
|
|
Intervallo di velocità dello spinello
|
r/min
|
35-2000
|
|
Serie di velocità del mandrino
|
|
di cilindrata superiore a 50 cm3
|
|
Spindle Max. coppia
|
Numero
|
1350
|
|
Potenza di uscita del motore principale continua/30 min.
|
kW
|
15/18.5 (15 min.)
|
|
Asse X/Z
|
|
|
|
movimento rapido dell'asse X/Z
|
m/min
|
15
|
|
Percorso dell'asse X
|
mm
|
320
|
|
Percorso dell'asse Z
|
mm
|
1100/1600/2100/3100
|
|
Fabbricazione
|
|
|
|
Viaggi di coda
|
mm
|
900/1400/1900/2900
|
|
Metodo di azionamento a coda
|
|
Trascinamento della sella
|
|
Viaggio a manica di coda
|
mm
|
150
|
|
Dia della manica della coda.
|
mm
|
Φ160
|
|
Conicità della coda conicità del foro
|
Morse
|
MT-5
|
|
Torretta
|
|
|
|
Tipo di torretta
|
|
Torretta di potenza orizzontale a 12 stazioni
|
|
Altezza centrale
|
mm
|
125
|
|
Indice della torretta, precisione di posizionamento ripetuto
|
Seg.
|
± 16
|
|
Dimensioni degli attrezzi
|
mm
|
25×25
|
|
Se potessi scegliere lo strumento vicino
|
|
- Sì, sì.
|
|
Interfaccia del supporto per utensili elettrici
|
|
BMT65
|
|
Capacità massima di perforazione
|
mm
|
22x0.2
|
|
Capacità massima di fresatura
|
mm
|
25×20×40
|
|
Capacità massima di attracco
|
mm
|
M18 × 1,5 / M36 × 1
|
|
Altri
|
|
|
|
Distanza tra il centro dello spinello e il pavimento
|
mm
|
1085.5
|
|
Peso netto delle macchine utensili
|
kg
|
7000/8500/10000/12500
|
|
Dimensioni globali ((LxWxH)
|
mm
|
3850 × 2450 × 2300
4450 × 2450 × 2300
5280 × 2450 × 2300
6500 × 2450 × 2300
|
|
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.
|
||
Tenitore interno degli strumenti di raffreddamento
Capacità di fresatura a motore di utensili
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua
Il nostro servizio:
1Ogni parte deve essere ispezionata.
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
