R/min HTC40Bm/1000 delle macchine 50 - 3000 del tornio a torretta di CNC di alta precisione
Dettagli del prodotto
| Nome di prodotto: | Torretta HTC40Bm/1000 di potere del tornio di CNC di alta precisione | Oscillazione massima sopra il letto: | 560mm |
|---|---|---|---|
| Oscillazione massima sopra lo scorrevole: | 350 millimetri | Diametro tagliente massimo: | 360 millimetri |
| Lunghezza di taglio massima: | 970 millimetri | Viaggio massimo dell'ascissa: | 200 millimetri |
| Viaggio massimo dell'Z-asse: | 1050 millimetri | Tipo di testa del fuso: | A2-8 |
| Diametro di foro del fuso: | ø80 | Gamma di velocità di rotazione del mandrino: | 50-3000 r/min |
| Evidenziare |
Macchina del tornio a torretta di CNC di alta precisione,3000 r Min Cnc Turret Lathe Machine |
||
Descrizione del prodotto

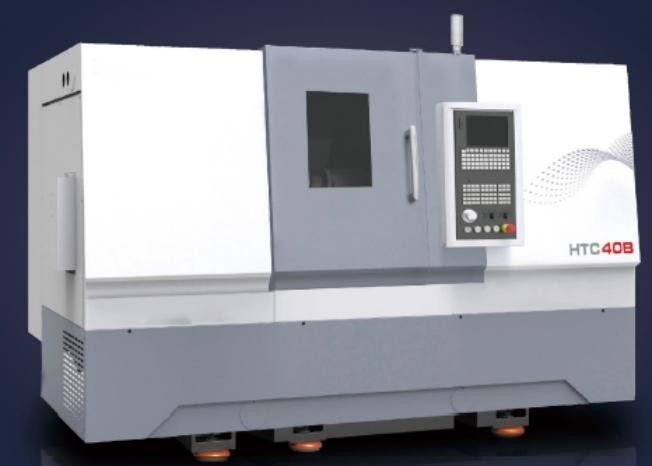

Torretta HTC40Bm/1000 di potere del tornio di CNC di alta precisione
Parametri tecnici principali
|
Modello Oggetto |
HTC40Bm/1000 |
| Oscillazione massima sopra il letto millimetro | Φ560 |
| Oscillazione massima sopra lo scorrevole millimetro | Φ350 |
| Diametro tagliente massimo millimetro | Φ360 |
| Lunghezza di taglio massima millimetro | 970 |
| Diametro di foro del fuso millimetro | Φ80 |
| Forma di naso del fuso | A2-8 |
| Potere del motore principale (30 minuti/continua) chilowatt | 16/12 |
| Coppia di torsione di velocità Max.output del fuso del fuso r/min/Nm | 50-3000/172 |
| Viaggio massimo dell'ascissa millimetro | 200 |
| Viaggio massimo dell'Z-asse millimetro | 1050 |
| Velocità rapida (X/Z-axis) millimetri | 30/30 |
| Diametro/viaggio della manica della contropunta millimetro | Φ100/710 |
| Foro della conicità della manica della contropunta Morse | 4# |
| Dimensione dello stinco dello strumento millimetro | 25x25 |
| Diametro del foro dello strumento millimetro | Φ40/Φ32/Φ25/Φ20 |
| Precisione di posizionamento (X/Z/C-axis) millimetri | 0.008/0.010/63" |
| Riposizionando accuratezza (X/Z/C-axis) millimetri | 0.004/0.004/25" |
| Rugosità µm | Ra1.25 um |
| Accuratezza del pezzo in lavorazione | IT6 |
| Rotondità del pezzo in lavorazione millimetro | 0.0025/¢75 |
| Cylindricity del pezzo in lavorazione millimetro | 0.010/150 |
| Planness del pezzo in lavorazione millimetro | 0.010mm/¢200 |
| Peso massimo del pezzo in lavorazione del disco chilogrammo | 200 |
| Peso massimo del pezzo in lavorazione dell'asse chilogrammo | 500 |
| Peso della macchina chilogrammo | 4700 |
| Dimensioni globali della macchina (LxWxH) millimetri | 3570x1860x1850 (senza trasportatore di chip) |
Vantaggio della macchina
Restringo la struttura della trasmissione a cinghia V
Direttamente guidato la rotazione del fuso tramite la puleggia, riducente la perdita di potere di trasferimento meccanico, iniziare veloce e regolare.
II servo torretta
Adotta il servomotore per determinare l'indirizzamento, che ha l'alta precisione ed alta affidabilità, che possono soddisfare le richieste del livello
prestazione e cambiamento veloce dello strumento.
III il codificatore integrato del fuso
Il codificatore speciale del fuso annulla il meccanismo di trasmissione sincrono della cinghia, efficacemente riducente l'incidenza guasti.
IV un'alimentazione di due assi
L'asse di Z e dell'ascissa è determinato dal servomotore e direttamente è collegato con la vite della palla attraverso l'accoppiamento elastico.
La ferrovia di guida di scorrimento è adottata per entrambe le rotaie di guida di due assi. La ferrovia di guida è tipo equivalente del carico della quattro-direzione, con alta precisione ed il grande carico, che notevolmente migliora l'accuratezza lavorante, la velocità rapida e l'efficienza di produzione.
Campo di applicazione
&TRANSPORTATION d'IMBALLAGGIO
