Colonna standard orizzontale Planer del doppio della fresatrice 51000N BXM20-3 BXM20-4
Dettagli del prodotto
| Nome di prodotto: | Macchina standard di Planer-fresatura della colonna di BXM20-3 BXM20-4 doppia | La distanza concentrare del binario di guida del letto della macchina: | 800/900 di millimetro |
|---|---|---|---|
| Larghezza del binario di guida del fascio: | 500/600 di millimetro | Lunghezza massima di lavoro: | 3000/4000/6000/8000/10000/12000/14000/16000 di millimetro |
| Larghezza massima di lavoro: | 1600/1800/2000/2200 di millimetro | Altezza massima di lavoro: | 1200/1500 di millimetro |
| Larghezza del worktable: | 1400/1600/1800 di millimetro | Peso massimo di lavoro: | 14-29/16-31t |
| Trazione della forza dello scaffale del worktable: | 51000/88000N | Velocità muoventesi del worktable: | 30-40000 gamma di velocità continuamente variabile (mm/min) |
| Alimentazione orizzontale della testa verticale del pianificatore (per viaggio): | 0.2-25, gamma di velocità continuamente variabile (mm/pt) | Alimentazione verticale della testa più piana verticale (per viaggio): | gamma di velocità variabile 0.2-20-continuously (mm/pt) |
| Evidenziare |
Fresatrice standard BXM20-3,fresatrice standard 51000N,Fresatrice orizzontale BXM20-4 |
||
Descrizione del prodotto

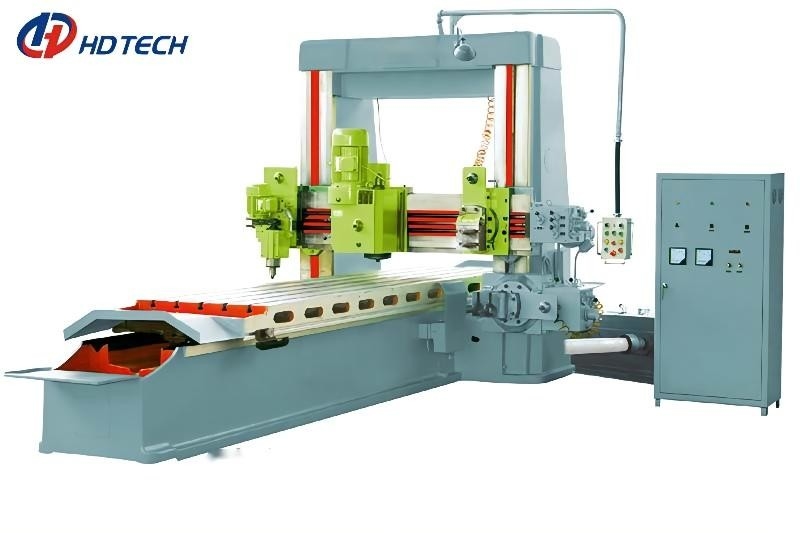

Macchina standard di Planer-fresatura della colonna di BXM20-3 BXM20-4 doppia
Introduzione della macchina
transmisson del worktable 1.The: scaffale del worktable 50 gradi, dente elicoidale, input di potere elicoidale dell'asse. La trasmissione principale è 2 la velocità dell'ingranaggio 4, la velocità del worktable è continuamente variabile.
chiudere 2.Beam: interruttori di sicurezza di sollevamento del fascio con la sua chiusura, chiusura automatica meccanica.
l'alimentazione 3.The della testa verticale della piallatrice e della testa più piana laterale è continuamente variabile.
4.The le parti di base delle macchine utensili tutto casted, elaborate e montate in casa. Il materiale fondente è alta qualità il ghisa HT250 che chiaramente ha rimosso completamente lo sforzo fondente tramite il processo di tempera ed il processo vibratorio. Tutti i binari di guida del letto e la colonna ed il fascio sono stati frequenza supersonica hanno estiguuto.
5.Accessories ha potuto essere fornito secondo la richiesta dei clienti; la configurazione di macchina può essere personalizzata.
Parametri tecnici principali
| Modello di macchina | BXM20-1 | BXM20-2 | BXM20-3 | BXM20-4 | |
| La distanza concentrare del binario di guida del letto della macchina | millimetro | 600 | 700 | 800 | 900 |
| Il ot di larghezza irradia il binario di guida | millimetro | 420 | 500 | 500 | 600 |
| Lunghezza massima di lavoro | millimetro | 3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 14000,16000 |
| Larghezza massima di lavoro | millimetro | 1300, 1600 | 1600, 1800,2000 | 1600, 1800, 2000 | 2000, 2200 |
| Altezza massima di lavoro | millimetro | 1200, 1500 | 1200, 1500 | 1200, 1500 | 1500 |
| Larghezza del worktable | millimetro | 1300 | 1400, 1600 | 1400, 1600 | 1600, 1800 |
| Peso massimo di lavoro | t | 10-18 | 12-27 | 14-29 | 16-31 |
| vari secondo la specificazione ed il modello differenti | |||||
| Trazione della forza dello scaffale del worktable | N | 40000 | 51000 | 51000 | 88000 |
| Dimensione massima della barra dello strumento | millimetro | 40x40 | 50x50 | 50x50 | 60x60 |
| Velocità muoventesi del worktable | mm/min | 30-40000 gamma di velocità continuamente variabile | |||
| Alimentazione orizzontale della testa verticale del pianificatore (per viaggio) |
(mm/pt) | 0.2-25 gamme di velocità continuamente variabili | |||
| Alimentazione verticale della testa più piana verticale (per viaggio) |
(mm/pt) | 0.2-20 gamme di velocità continuamente variabili | |||
| Alimentazione capa del pianificatore laterale (per viaggio) | (mm/pt) | 0.2-6 gamme di velocità continuamente variabili | |||
| Configurazione standard | Una testa verticale della piallatrice, una testa di macinazione verticale, due teste laterali della piallatrice ed una testa stridente verticale. (Il accessoriescan variano secondo la richiesta) | ||||
| Elevamento della velocità del fascio | mm/min | 300 | |||
| Potere o motore principale | chilowatt | 15,22,30, 37,45,55 Fornendo del potere differente del motore secondo la specificazione ed il tipo differenti |
|||
| Dimensione globale (L*W*H) | (L) millimetro | 7400 | 7500 | 7500 | 7500 |
| (w) millimetro | 3000 | 3300 | 3400 | 4400 | |
| (H) millimetro | 3000 | 3100 | 3100 | 3500 | |
Punti salienti del prodotto
