Luogo di origine:
La Cina
Marca:
HD M&E
Certificazione:
ISO certification
Numero di modello:
TXK20-0 TXK20-1

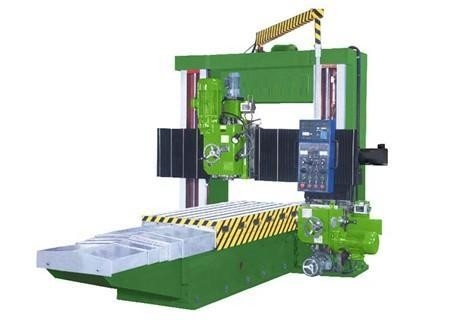

Grande fresatrice commovente resistente del cavalletto del fascio di CNC di TXK20-0 TXK20-1
1. La fresatrice commovente del fascio del cavalletto di CNC di serie TXK20 è una nuova generazione di macchine utensili lavoranti di CNC di precisione, adatta a carburo di acciaio rapido su metallo ferroso, su metallo non ferroso e sulla parte dell'elaborazione di materiale non metallica del pezzo in lavorazione. Può realizzare il piano, l'alta e superficie bassa, la superficie propensa, il lato, la classe della scanalatura, l'alesaggio, la perforazione ed altri processi del processo macinare.

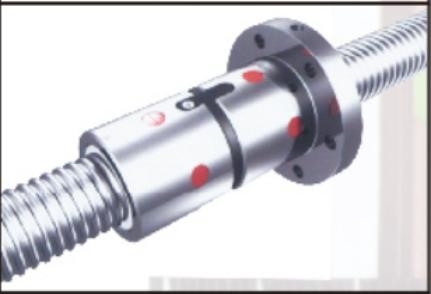

2. Tipo di trasmissione del worktable: azionamento della vite della palla del banco da lavoro, determinato dal sistema di servo di CA per raggiungere adeguamento stepless di velocità di lavoro e di posizionamento e precisione di posizionamento di ripetizione
3. Chiusura del fascio: Il fascio di serie TXK20 è meccanicamente automaticamente bloccato e realizza il controllo a catena con il sollevamento del fascio.
4. L'azionamento della vite della palla di due-asse della testa di fresatura di conclusione è determinato da un sistema di servo di CA per raggiungere l'adeguamento stepless della velocità di lavoro e di posizionamento e dall'accuratezza di posizionamento ripetuto
5. La quantità di macinazione di macinazione laterale dell'alimentazione della testa è regolabile stepless.
6. Tutte le macchine utensili sono fuse, elaborato, montato dalla nostra società. I materiali fondenti sono ghisa di qualità HT250, interamente con termico, vibrazione ed il trattamento secondario di tempo, completamente eliminare lo sforzo interno della colata. Il corpo del letto, la colonna e la ferrovia di guida del fascio sono stati l'audio estinzione eccellente.
Parametri tecnici principali
| Specifiche della macchina | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| Distanza concentrare della ferrovia di guida | millimetro | 500 | 600 | 700 | 800 |
| Lunghezza lavorante massima | millimetro | 2000-4000 | 2000-6000 | 3000-6000 | 3000-6000 |
| Larghezza lavorante massima | millimetro | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Altezza lavorante massima | millimetro | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Lunghezza del Worktable | millimetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Larghezza del Worktable | millimetro | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Peso massimo del pezzo in lavorazione | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Velocità del movimento del Worktable | mm/min | 30-4000 regolabili stepless | 30-4000 regolabili stepless | 30-4000 regolabili stepless | 30-4000 regolabili stepless |
| Potere del motore principale | chilowatt | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Potere del fuso | chilowatt | 7,5 | 7,5 | 7,5 | 7,5 |
| Peso della macchina | t | 13-16 | 15-25 | 20-32 | 23-36 |

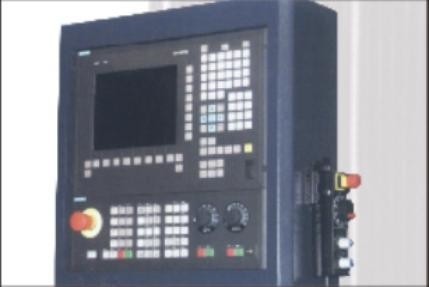

| Sistema di CNC |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Visualizzatore digitale | Facoltativo | Facoltativo | Facoltativo | Facoltativo | |
| Specifiche della macchina | TXK20-4 | TXK20-5 | TXK20-6 | |
| Distanza concentrare della ferrovia di guida | millimetro | 900 | 1000 | 1200 |
| Lunghezza lavorante massima | millimetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Larghezza lavorante massima | millimetro | 2000-2500 | 2000-2500 | 2000-2500 |
| Altezza lavorante massima | millimetro | 1500 | 1500 | 1500, 1800 |
| Lunghezza del Worktable | millimetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Larghezza del Worktable | millimetro | 1600/2200 | 1600/2200 | 1600/2200 |
| Peso massimo del pezzo in lavorazione | t | 8,9 | 10,11 | 10,12 |
| Velocità del movimento del Worktable | mm/min | 30-4000 regolabili stepless | 30-4000 regolabili stepless | 30-4000 regolabili stepless |
| Potere del motore principale | chilowatt | 13 | 15 | 18,5 |
| Potere del fuso | chilowatt | 11 | 15 | 15 |
| Peso della macchina | t | 29-36 | 35-43 | 41-53 |
| Sistema di CNC | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Visualizzatore digitale | Facoltativo | Facoltativo | Facoltativo | |
Configurazioni standard
1.One testa di macinazione verticale (CNC giroscopico)
2. Una testa laterale di fresatura (facoltativa fra destro e sinistro)
schermo del piatto 3.Steel del corpo del letto
4.Bebar, tipo schermo dell'organo della colonna
Collegamenti speciali
testa di fresatura di angolo di 1,90 gradi
2. Serratura pneumatica dello strumento
volante di palpitazione della regolazione dello strumento 3.Microelectronic
