Luogo di origine:
La Cina
Marca:
HD M&E
Certificazione:
ISO certification
Numero di modello:
TX20-4 TX20-5

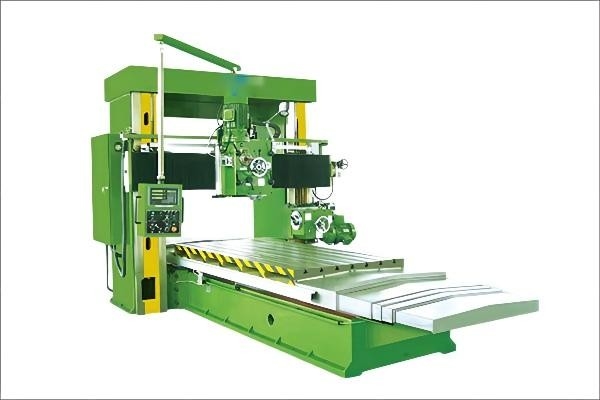

Fresatrice commovente del cavalletto del fascio di TX20-4 TX20-5 da vendere
1. La fresatrice commovente del fascio del cavalletto di serie TX20 è una nuova generazione di macchine utensili lavoranti di precisione, adatta a carburo di acciaio rapido su metallo ferroso, su metallo non ferroso e sulla parte dell'elaborazione di materiale non metallica del pezzo in lavorazione. Può realizzare il piano, l'alta e superficie bassa, la superficie propensa, il lato, la classe della scanalatura, l'alesaggio, la perforazione ed altri processi del processo macinare.
2. Tipo di trasmissione del worktable: Tipo azionamento del worktable, azionamento di T della madrevite dal sistema di servo di CA per realizzare velocità di lavoro regolabile stepless.
3. Tutte le macchine utensili sono fuse, elaborato, montato dalla nostra società. I materiali fondenti sono ghisa di qualità HT250, interamente con termico, vibrazione ed il trattamento secondario di tempo, completamente eliminare lo sforzo interno della colata. Il corpo del letto, la colonna e la ferrovia di guida del fascio sono stati l'audio estinzione eccellente.
Parametri tecnici principali
| Specifiche della macchina | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Distanza concentrare della ferrovia di guida | millimetro | 500 | 600 | 700 | 800 |
| Lunghezza lavorante massima | millimetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Larghezza lavorante massima | millimetro | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Altezza lavorante massima | millimetro | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Lunghezza del Worktable | millimetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Larghezza del Worktable | millimetro | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Peso massimo del pezzo in lavorazione | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Velocità del movimento del Worktable | mm/min | 30-4000 regolabili stepless | 30-4000 regolabili stepless | 30-4000 regolabili stepless | 30-4000 regolabili stepless |
| Potere del motore principale | chilowatt | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Potere del fuso | chilowatt | 7,5 | 7,5 | 7,5 | 7,5 |
| Peso della macchina | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Dimensione globale (LxWxH) | millimetro |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |
| Visualizzatore digitale | Facoltativo | Facoltativo | Facoltativo | Facoltativo | |
| Specifiche della macchina | TX20-4 | TX20-5 | TX20-6 | |
| Distanza concentrare della ferrovia di guida | millimetro | 900 | 1000 | 1200 |
| Lunghezza lavorante massima | millimetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Larghezza lavorante massima | millimetro | 2000-2500 | 2000-2500 | 2000-2500 |
| Altezza lavorante massima | millimetro | 1500 | 1500 | 1500, 1800 |
| Lunghezza del Worktable | millimetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Larghezza del Worktable | millimetro | 1600/2200 | 1600/2200 | 1600/2200 |
| Peso massimo del pezzo in lavorazione | t | 8,9 | 10,11 | 10,12 |
| Velocità del movimento del Worktable | mm/min | 30-4000 regolabili stepless | 30-4000 regolabili stepless | 30-4000 regolabili stepless |
| Potere del motore principale | chilowatt | 13 | 15 | 18,5 |
| Potere del fuso | chilowatt | 11 | 15 | 15 |
| Peso della macchina | t | 29-36 | 35-43 | 41-53 |
| Dimensione globale (LxWxH) | millimetro | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Visualizzatore digitale | Facoltativo | Facoltativo | Facoltativo | |
Configurazioni standard
1. Una testa di macinazione verticale
2. Una testa laterale di fresatura (facoltativa fra destro e sinistro)
3. Schermo del piatto d'acciaio del corpo del letto
4. Bebar, tipo schermo dell'organo della colonna
Collegamenti speciali
1. testa di fresatura di angolo di 90 gradi
2. Serratura pneumatica dello strumento
