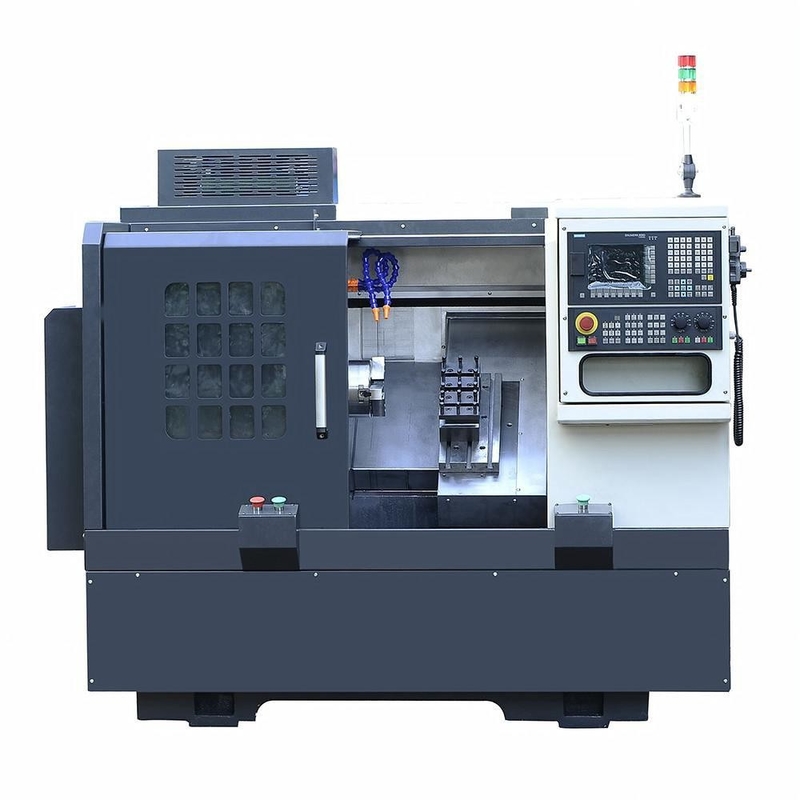

Alta precisione del tornio di CNC del letto di inclinazione SL280 con il binario di guida lineare
Dettagli del prodotto
| Nome: | Tornio CNC a banco inclinato SL280 con guida lineare | Mandrino/Pinza: | Pinza idraulica,*Mandrino idraulico 6", 8" |
|---|---|---|---|
| Massimo. Lunghezza del pezzo: | pinza 240,*mandrino 200mm | Massimo. Diametro oscillazione. Sopra lo scivolo: | Ø140mm |
| Massimo. Altalena Dia.sopra il letto: | Ø420mm | Foro del mandrino: | Ø48/Ø55/Ø62/Ø81mm |
| Naso del fuso: | A2-5/ *A2-6/*A2-8 | Massimo. Velocità del mandrino: | 3000/*4500/*2500/*4000/*5000/*2000/*3500/*4000/*1600 giri/min |
| Potenza del mandrino: | 3,7/5,5,*5,5/7,5Kw | Avanzamento rapido dell'asse X/Z: | 28/28 mt/min |
| Evidenziare |
Tornio inclinato di CNC del letto di alta precisione,Tornio di CNC del letto di inclinazione SL280 |
||
Descrizione del prodotto
Linear Guideway SL280 Slant Bed CNC Lathe bellezza della velocità e della precisione
Caratteristiche della macchina

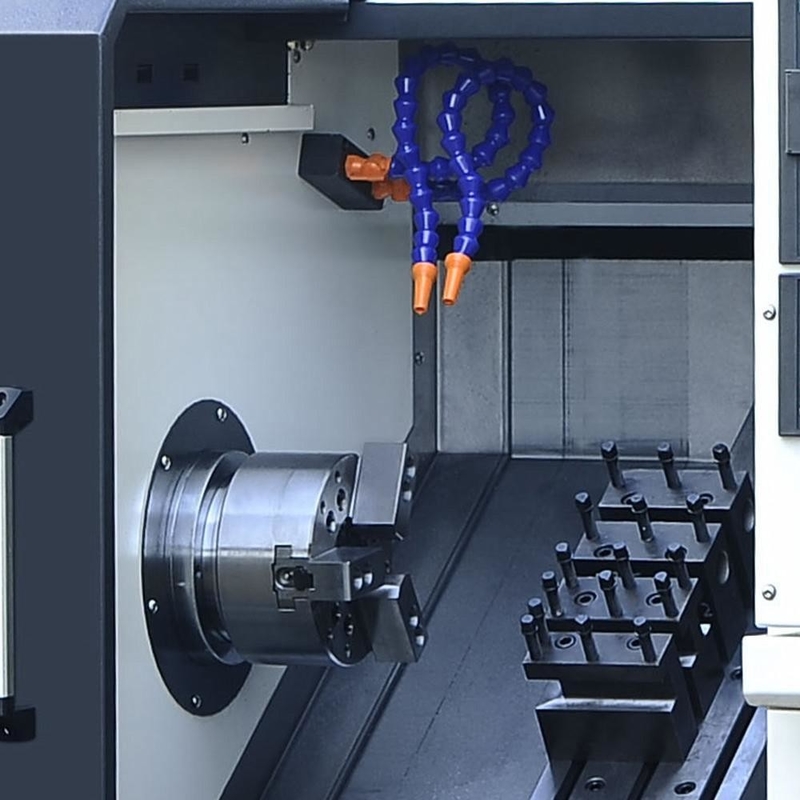

- La base in ghisa di alta qualità trattata termicamente e ricotta fornisce una solida base per la serie SL di torni CNC ad alta velocità e alta precisione.
- Il vero disegno del letto inclinato è molto rigido e resiste a forti forze di taglio
- Il letto inclinato consente inoltre un facile accesso dell'operatore e un'efficiente rimozione dei chip.
- La combinazione di alte velocità X/Z veloci e la messa a punto di attrezzature da banda aumenta enormemente la produttività.
- Macchina di qualità ad un prezzo di valore, produzione in volume elevato e buon controllo della qualità.
Specificità principale
| Articolo 2 | specifica SL280 |
|---|---|
| Capacità | Colletto: colletto idraulico * Chuck idraulico 6 ", * 8 " |
| Max.Swing Dia. Oltre il letto: Ø420mm | |
| Max.Lungozza del pezzo: Collet 240,* Chuck200mm | |
| Max. Swing Dia. Over Slide: Ø140 mm | |
| Fusoliera | Distanziamento della spina: Ø48/*Ø55/*Ø62/*Ø81mm |
| Max.dia. di foro trasparente:Ø40/*Ø46/*Ø52/*Ø70mm | |
| Naso a fusione: A2-5/*A2-5/*A2-6/*A2-8 | |
| Velocità massima del mandrino: 3000 giri al minuto, *2500 giri al minuto, *2000 giri al minuto, *1600 giri al minuto * 4500 giri al minuto * 4000 giri al minuto * 3500 giri al minuto * 5000 giri al minuto * 4000 giri al minuto |
|
| Potenza del motore principale: 3.7/5.5,* 5,5/7,5 kW | |
| Asse | Viaggio dell'asse X: 280 mm |
| Viaggio dell'asse Z: 240 mm | |
| Traverso rapido dell'asse X/Z: 28/28m/min | |
| Torretta | Tipo: tipo di gang |
| Numero di postazioni utensili: 4-6 | |
| Strumento OD e bastone dell'utensile: 20x20/Ø25 mm | |
| Struttura | Grado di inclinazione del letto:35° |
| Tipo di guida: LM | |
| Altri | Capacità di potenza: 11kVA |
| Dimensioni (L*W*H): 1750x1320x1500mm | |
| Peso (circa): 2000 kg | |
| Nota | "*" indica opzionale, "N/A" indica non disponibile, "LM" indica modo di guida del movimento lineare |
Caratteristiche standard
- Collet idraulico
- Strumenti di tipo gang
- Disegno del pannello dell'operatore ergonomico
- Sistema di lubrificazione automatico
- Sistema di raffreddamento automatico
- Caratteristiche di sicurezza integrate
Caratteristiche facoltative
- Vari tipi di collettori
- Diversi sistemi di controllo
- Strumentazione dal vivo
- Alimentatore a barre
Campioni di pezzo da lavoro
