Luogo di origine:
La Cina
Certificazione:
ISO certification
Numero di modello:
MDH80A
Video
Video
Video
Video

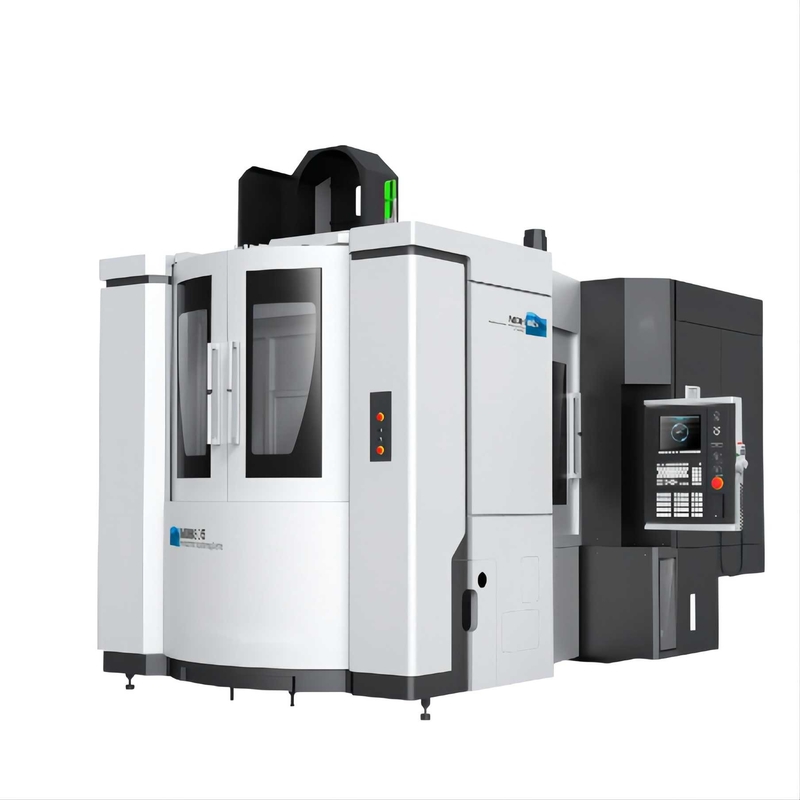

Rendimento elevato orizzontale del centro di lavorazione della singola tavola di MDH80A resistente
Presentazione del prodotto
Il centro di lavorazione orizzontale è uno dei centri di lavorazione orizzontali sviluppati e prodotti dalla nostra società. Questa macchina utensile è ampiamente usata nell'elaborazione delle parti della scatola, delle parti delle coperture, delle parti del disco e delle parti a forma di speciale nella fabbricazione del macchinario ed in altre industrie. Le parti sono premute in una volta. Può realizzare automaticamente l'elaborazione di multi-processo della macinazione, dell'alesaggio, della perforazione, dell'espansione, della scrematura e della spillatura dei quattro fronti.
| Configurazioni standard | Configurazioni facoltative |
| • Fuso interno schema sequenza di funzionamento della trasmissione | •Piattaforma girevole LUMINOSA di CNC |
| • Sistema di raffreddamento della cavità della vite | • Spruzzi il raffreddamento |
| •Sistema automatico del cambiamento dello strumento | •Unità di raffreddamento ad alta pressione |
| • Trasportatore di chip della vite (entrambi i lati) | • Dispositivo di raffreddamento del fuso |
| •Sistema di lubrificazione automatico (fuso) | •Dispositivo di controllo termostatico del gabinetto elettrico |
| • Spillatura rigida | • Trasportatore di chip di sollevamento |
| •Scambiatore di calore elettrico del gabinetto | •Righello grattante |
| • Dispositivo di raffreddamento del fuso | •Dispositivo spento automatico M30 |
| •Rivestimento protettivo chiuso | |
| • Sistema di trasmissione dei dati RS-232 |
Parametri tecnici principali
| Modello del prodotto | Unità | MDH80 | MDH80A | MDH100S | MDH125 |
| Dimensione del Worktable (L*W) | millimetro | 800X800 | 800X800 | 1000X1000 | 1250X1250 |
| Pallet di No.of | 2 | Singola tavola | 2 | 2 | |
| Tipo della Tabella | L'IT sceglie: LUMINOSO | L'IT sceglie: LUMINOSO | |||
| Indirizzamento della Tabella | L'IT (1° X360°) LUMINOSO (0.001° X360°) |
L'IT (1° X360°) LUMINOSO (0.001° X360°) |
|||
| Tabella che indicizza tempo | S | 4,5 (90°) | 5 (90°) | ||
| Tempo cambiante del pallet | S | 12,5 | — | 12,5 | 35 |
| Carico massimo della tavola | Chilogrammo | 2000 | 3000 | ||
| Viaggio di X/Y/Z-axis | millimetro | 1400/1100/1050 | 1400/1100/1000 | 1700/1400/1240 | |
| Guida di asse di X/Y/Z a guida | Binario di guida lineare del rullo | Binario di guida lineare del rullo | |||
| Distanza fra la superficie della tavola per filare centro | millimetro | 80-1180 | 70-1470 | ||
| Distanza fra il naso del fuso da presentare | millimetro | 200-1250 | 250-1250 | 360-1600 | |
| Traversata rapida dell'asse di X/Y/Z | m/min | 45 | 45 | ||
| Taglio del tasso d'entrata | 1-20000 | 1-20000 | |||
| Conicità del fuso | No.50 (7:24) | No.50 (7:24) | |||
| Velocità di rotazione del mandrino massima | RPM | 8000 (fuso del motore) Scelga: 12000 (fuso del motore) Scelga: 4000 (①trasmissione) Scelga: 4000 (②trasmissione) |
6000 (fuso del motore) Scelga: 8000,12000 (fuso del motore) Scelga: 6000 (trasmissione) |
||
| Potere del motore mandrino (Min Continueous/30) |
chilowatt | 8000rpm: 25/30 12000rpm: 25/30 ①4000rpm: 22/26 ②4000rpm: 30/37 |
6000rpm: 37/45 8000rpm: 25/30 di 12000rpm: 25/30 di 6000rpm: 22/26 |
||
| Capacità della rivista dello strumento | T | 40 (scelga: 60/80/120) | 40 (scelga: 60/80) | ||
| Tipo dello stinco dello strumento | BT50 | BT50 | |||
| Lunghezza massima dello strumento | millimetro | 500 | 500 | ||
| Peso massimo dello strumento | Chilogrammo | 25 | 25 | ||
| Diametro massimo dello strumento (w/oadjacenttools) | millimetro | Ø115 (Ø270) | Ø115 (Ø270) | ||
| Foggi il tempo cambiante (T-T) | 2,5 | 2,5 | |||
| Precisione di posizionamento di asse di X/Y/Z | 0,01 | X: 0,015 Y: 0,012 Z: 0,012 | |||
| Accuratezza di ripetibilità di asse di X/Y/Z | 0,006 | X: 0,007 Y: 0,007 Z: 0,007 | |||
| Regolatore di CNC | FANUC 3li | FANUC 3li | |||
| Dimensioni della macchina (LXWXH) | millimetro | 6153X3717X3827 | 5393X3682X3827 | 6153X3717X3827 | 8075X6087X3702 |
| Peso della macchina | Chilogrammo | 24000 | 21000 | 24500 | 32500 |
Campione del pezzo in lavorazione
