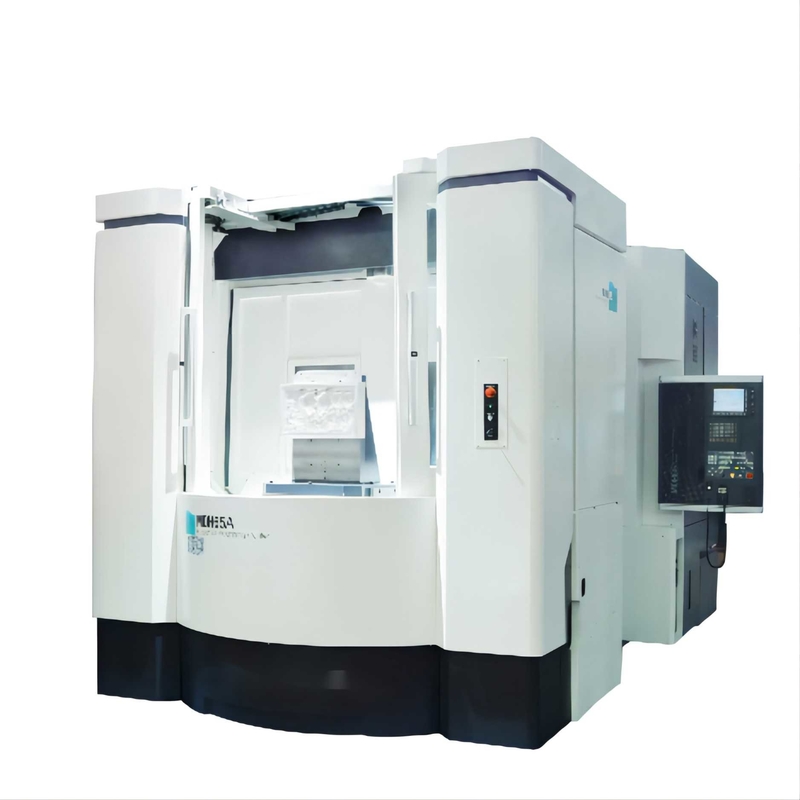

Name: Centri di lavorazione orizzontali ad alta velocità singola Tabella di 630mm x di 630 MDH65A
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: MDH65A
Availability: InStock

Casa > prodotti > Centri di lavorazione orizzontali >

Centri di lavorazione orizzontali ad alta velocità singola Tabella di 630mm x di 630 MDH65A

Centri di lavorazione orizzontali di MDH65A

centro di lavorazione di orizzontale di 630mm x di 630

centri di lavorazione di alta velocità di MDH65A

Luogo di origine:

La Cina

Certificazione:

ISO certification

Numero di modello:

MDH65A

Contattaci

Chiedi un preventivo

Centri di lavorazione orizzontali ad alta velocità singola Tabella di 630mm x di 630 MDH65A

Dettagli del prodotto

Nome di prodotto:

Centro di lavorazione di singolo orizzontale della tavola di MDH65A

Dimensione del Worktable:

630×630 millimetro

No. del pallet:

singola tavola

Carico di Max.table:

1300kg

Distanza fra la superficie della tavola per filare centro:

80-980mm

Distanza fra il naso del fuso da presentare:

200~1100mm

Viaggio di X/Y/Z:

1050/900/900 di millimetro

L×W×H:

5100*3342*3350mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 insieme

Prezzo

Negoziabile

Imballaggi particolari

Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare

Tempi di consegna

60days

Termini di pagamento

T/T, L/C, Western Union

Capacità di alimentazione

20 insiemi al mese

PRODOTTI RELATIVI

Video

HMC80Q Metallo 3 Assi Centro di lavorazione orizzontale fresatura per la perforazione per la perforazione

Ottieni il miglior prezzo

Video

5 assi centro di lavorazione orizzontale HMC63Q alta precisione CNC centro di tornitura utensile macchina

Ottieni il miglior prezzo

Video

Centro di lavorazione orizzontale di carica pesante HMC 100Q Centro di tornitura Centro di lavorazione

Ottieni il miglior prezzo

Video

Pallet resistente orizzontale del doppio dei centri di lavorazione MDH 50PS di CNC

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

Centro di lavorazione orizzontale della singola tavola ad alta velocità di alta precisione di MDH65A

Caratteristiche di prodotto

Alta precisione

Le viti della macchina utensile tutte di X, di Y e di coordinata z adottano la tecnologia di raffreddamento vuota avanzata, che efficacemente controlla i problemi di deformazione e del calore durante il movimento lavorante della macchina utensile e migliora l'accuratezza lavorante della macchina utensile. Inoltre, la macchina utensile ha la funzione della compensazione di temperatura è fornita degli elementi sensibili della temperatura nella posizione principale del corpo di macchina per realizzare l'alta precisione della macchina utensile analizzando e compensando la posizione della coordinata dal sistema di controllo numerico.

Alta velocità

Il fuso della macchina utensile adotta una struttura elettrica del fuso, con velocità massimo di 12000rpm e di una trasmissione schema sequenza di funzionamento interna, che possono soddisfare le richieste di lavorare ad alta velocità mentre soddisfanno le richieste del taglio a bassa velocità. Le guide di X, di Y e di coordinata z adottano le guide di scorrimento lineari di alto-rigidità con velocità rapido di 45m/min. Il manipolatore della macchina utensile allenta il fuso e fa allo spiedo lo strumento attraverso il legame della camma per raggiungere il cambiamento rapido dello strumento (tempo del cambiamento dello strumento: 2.5seconds) durante il processo del cambiamento dello strumento. L'intero processo dello scambio di banco da lavoro inoltre utilizza due insiemi delle camme per muoversi continuamente per raggiungere lo scambio rapido (tempo di scambio: 12,5 secondi).

Alta rigidità

La parte principale della macchina utensile è fatta delle colate ad alto tenore di fosforo della sabbia della resina, il corpo del letto è una colata integrale e la colonna, la tavola di scivolamento ed il movimento del worktable su. La tavola di scambio ed il manipolatore della rivista dello strumento sono riparati sul corpo del letto per assicurare la rigidità globale della macchina utensile. Inoltre, la struttura della macchina utensile è analisi agli'elementi finiti diretta più ragionevole durante il processo di progettazione.

Configurazioni standard	Configurazioni facoltative
• Fuso interno schema sequenza di funzionamento della trasmissione	•Piattaforma girevole LUMINOSA di CNC
• Sistema di raffreddamento della cavità della vite	• Spruzzi il raffreddamento
•Sistema automatico del cambiamento dello strumento	•Unità di raffreddamento ad alta pressione
• Trasportatore di chip della vite (entrambi i lati)	• Dispositivo di raffreddamento del fuso
•Sistema di lubrificazione automatico (fuso)	•Dispositivo di controllo termostatico del gabinetto elettrico
• Spillatura rigida	• Trasportatore di chip di sollevamento
•Scambiatore di calore elettrico del gabinetto	•Righello grattante
• Dispositivo di raffreddamento del fuso	•Dispositivo spento automatico M30
•Rivestimento protettivo chiuso
• Sistema di trasmissione dei dati RS-232

Parametri tecnici principali

Modello del prodotto	Unità	MDH65	MDH65A	MDH80S
Dimensione del Worktable (L*W)	millimetro	630X630	630X630	800X800
Pallet di No.of		2	Singola tavola	2
Tipo della Tabella		L'IT sceglie: LUMINOSO
Indirizzamento della Tabella		L'IT (1° X360°) LUMINOSO (0.001° X360°)
Tabella che indicizza tempo	S	1,7 (90°)
Tempo cambiante del pallet	S	12	—	12
Carico massimo della tavola	Chilogrammo	1300
Viaggio di X/Y/Z-axis	millimetro	1050/900/900		1050/900/800
Guida di asse di X/Y/Z a guida		Binario di guida lineare del rullo
Distanza fra la superficie della tavola per filare centro	millimetro	80-980
Distanza fra il naso del fuso da presentare	millimetro	200-1100		300-1100
Traversata rapida dell'asse di X/Y/Z	m/min	54
Taglio del tasso d'entrata		1-20000
Conicità del fuso		No.50 (7:24)
Velocità di rotazione del mandrino massima	RPM	8000 (fuso del motore) Scelga: 12000 (fuso del motore) Scelga: 6000 (trasmissione)
Potere del motore mandrino (Min Continueous/30)	chilowatt	8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26
Capacità della rivista dello strumento	T	40 (scelga: 60/80/120)
Tipo dello stinco dello strumento		BT50
Lunghezza massima dello strumento	millimetro	500
Peso massimo dello strumento	Chilogrammo	25
Diametro massimo dello strumento (w/oadjacenttools)	millimetro	Ø115 (Ø270)
Foggi il tempo cambiante (T-T)		2
Precisione di posizionamento di asse di X/Y/Z		0,01
Accuratezza di ripetibilità di asse di X/Y/Z		0,006
Regolatore di CNC		FANUC 3li
Dimensioni della macchina (LXWXH)	millimetro	5145X3342X3355	5100X3342X3350	5145X3342X3350
Peso della macchina	Chilogrammo	18000	16500	18000

Campione del pezzo in lavorazione
