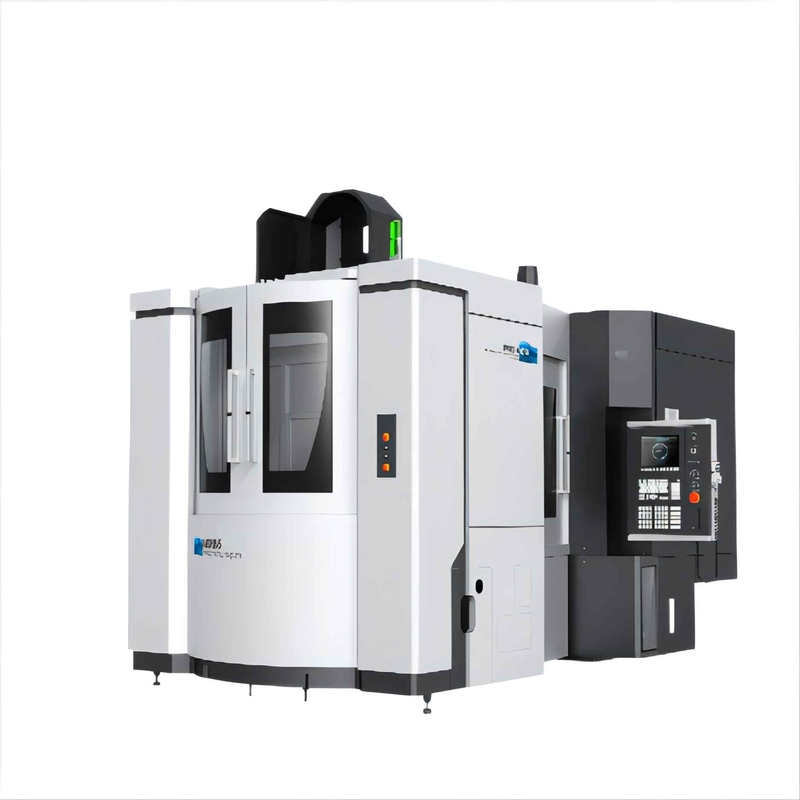

CNC orizzontale resistente che lavora il pallet a macchina del doppio MDH65
Dettagli del prodotto
| Nome di prodotto: | Centro di lavorazione di orizzontale dei pallet del doppio MDH65 | Dimensione del Worktable: | 630×630 millimetro |
|---|---|---|---|
| No. del pallet: | 2 | Carico di Max.table: | 1300kg |
| Distanza fra la superficie della tavola per filare centro: | 80-980mm | Distanza fra il naso del fuso da presentare: | 200~1100mm |
| Viaggio di X/Y/Z: | 1050/900/900 di millimetro | L×W×H: | 5145*3342*3355mm |
| Evidenziare |
Lavorare orizzontale di CNC MDH65,Lavorare orizzontale di CNC del doppio pallet |
||
Descrizione del prodotto
Centro di lavorazione di doppio orizzontale resistente dei pallet della macchina di MDH65 Cina
Caratteristiche di prodotto

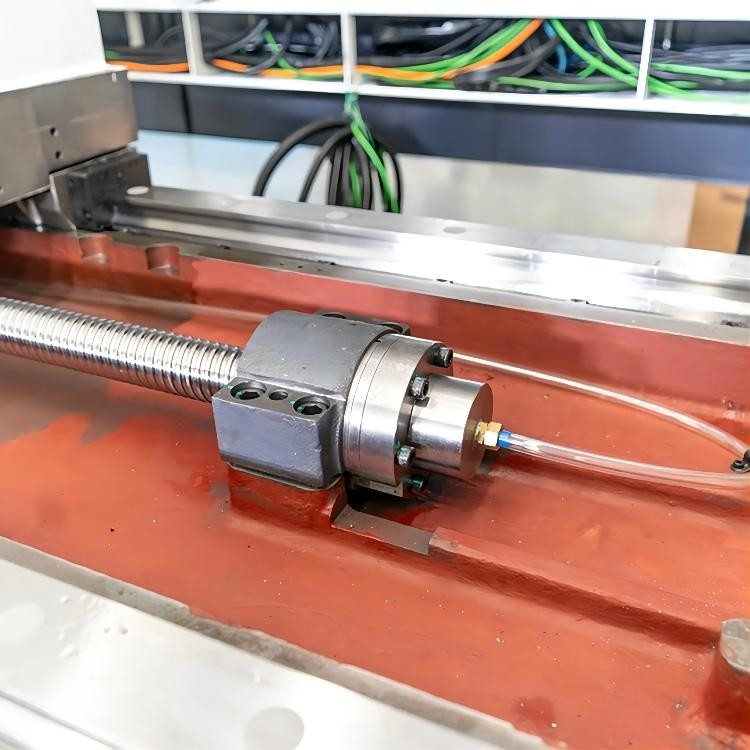

(1) alta precisione -- la vite di X, di Y e di coordinata z della macchina utensile interamente adotta la tecnologia di raffreddamento vuota avanzata, che efficacemente controlla la deformazione del calore nel corso della macchina utensile che elabora e migliora l'accuratezza lavorante della macchina utensile. Inoltre, la macchina utensile ha la funzione della compensazione di temperatura. Il sensore di temperatura è installato nella posizione principale del corpo di macchina e la precisione della macchina utensile è realizzata analizzando e compensando la posizione coordinata del sistema di CNC.

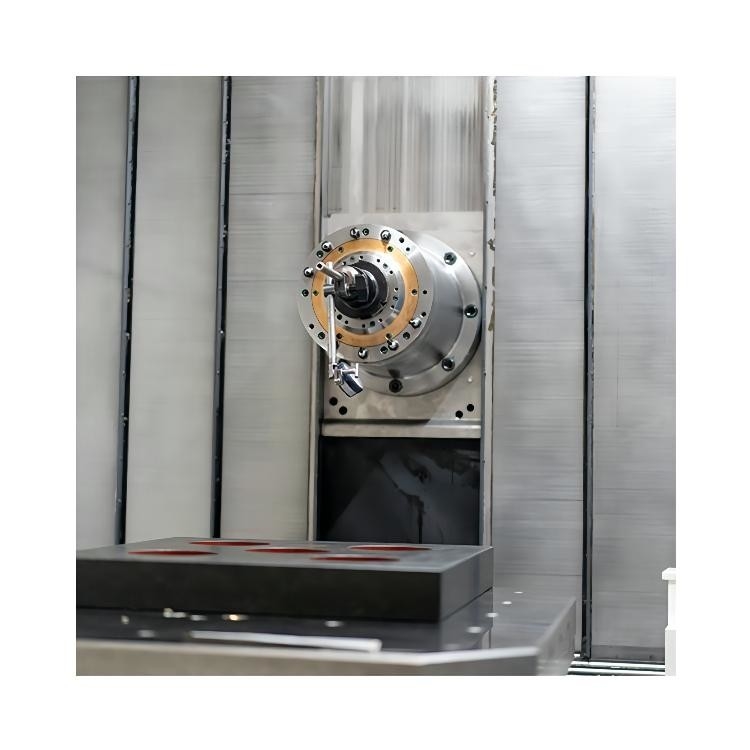

(2) alta velocità -- il fuso della macchina adotta la struttura motorizzata del fuso, con velocità massimo di 12000rpm e di cambiamenti schemi sequenza di funzionamento interni, che possono soddisfare le richieste del taglio a bassa velocità e di lavorare ad alta velocità; La X, Y, guida di scorrimento lineare rigida di usi coordinati della guida di Z tre alta, il suo rapido si accelera a 60m/min; La macchina adotta il meccanismo cambiante dello strumento del legame (tempo cambiante dello strumento: 2 secondi). I parametri di cui sopra sono nel livello principale domestico e nel livello avanzato internazionale.
(3) alta rigidità - la parte principale della macchina utensile interamente è fatta della colata di sabbia della resina, il corpo del letto è una colata integrale e la colonna, la tavola dello scorrevole ed il movimento del banco da lavoro su. Il manipolatore di stoccaggio della tavola e del coltello di scambio è riparato sul corpo del letto per assicurare la rigidità globale della macchina utensile. Inoltre, la struttura della macchina utensile è analisi agli'elementi finiti diretta più ragionevole nel processo di progettazione.
| Configurazioni standard | Configurazioni facoltative |
| • Fuso interno schema sequenza di funzionamento della trasmissione | •Piattaforma girevole LUMINOSA di CNC |
| • Sistema di raffreddamento della cavità della vite | • Spruzzi il raffreddamento |
| •Sistema automatico del cambiamento dello strumento | •Unità di raffreddamento ad alta pressione |
| • Trasportatore di chip della vite (entrambi i lati) | • Dispositivo di raffreddamento del fuso |
| •Sistema di lubrificazione automatico (fuso) | •Dispositivo di controllo termostatico del gabinetto elettrico |
| • Spillatura rigida | • Trasportatore di chip di sollevamento |
| •Scambiatore di calore elettrico del gabinetto | •Righello grattante |
| • Dispositivo di raffreddamento del fuso | •Dispositivo spento automatico M30 |
| •Rivestimento protettivo chiuso | |
| • Sistema di trasmissione dei dati RS-232 |
Parametri tecnici principali
| Modello del prodotto | Unità | MDH65 | MDH65A | MDH80S |
| Dimensione del Worktable (L*W) | millimetro | 630X630 | 630X630 | 800X800 |
| Pallet di No.of | 2 | Singola tavola | 2 | |
| Tipo della Tabella | L'IT sceglie: LUMINOSO | |||
| Indirizzamento della Tabella | L'IT (1° X360°) LUMINOSO (0.001° X360°) |
|||
| Tabella che indicizza tempo | S | 1,7 (90°) | ||
| Tempo cambiante del pallet | S | 12 | — | 12 |
| Carico massimo della tavola | Chilogrammo | 1300 | ||
| Viaggio di X/Y/Z-axis | millimetro | 1050/900/900 | 1050/900/800 | |
| Guida di asse di X/Y/Z a guida | Binario di guida lineare del rullo | |||
| Distanza fra la superficie della tavola per filare centro | millimetro | 80-980 | ||
| Distanza fra il naso del fuso da presentare | millimetro | 200-1100 | 300-1100 | |
| Traversata rapida dell'asse di X/Y/Z | m/min | 54 | ||
| Taglio del tasso d'entrata | 1-20000 | |||
| Conicità del fuso | No.50 (7:24) | |||
| Velocità di rotazione del mandrino massima | RPM | 8000 (fuso del motore) Scelga: 12000 (fuso del motore) Scelga: 6000 (trasmissione) |
||
| Potere del motore mandrino (Min Continueous/30) |
chilowatt | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacità della rivista dello strumento | T | 40 (scelga: 60/80/120) | ||
| Tipo dello stinco dello strumento | BT50 | |||
| Lunghezza massima dello strumento | millimetro | 500 | ||
| Peso massimo dello strumento | Chilogrammo | 25 | ||
| Diametro massimo dello strumento (w/oadjacenttools) | millimetro | Ø115 (Ø270) | ||
| Foggi il tempo cambiante (T-T) | 2 | |||
| Precisione di posizionamento di asse di X/Y/Z | 0,01 | |||
| Accuratezza di ripetibilità di asse di X/Y/Z | 0,006 | |||
| Regolatore di CNC | FANUC 3li | |||
| Dimensioni della macchina (LXWXH) | millimetro | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| Peso della macchina | Chilogrammo | 18000 | 16500 | 18000 |
Campione del pezzo in lavorazione
