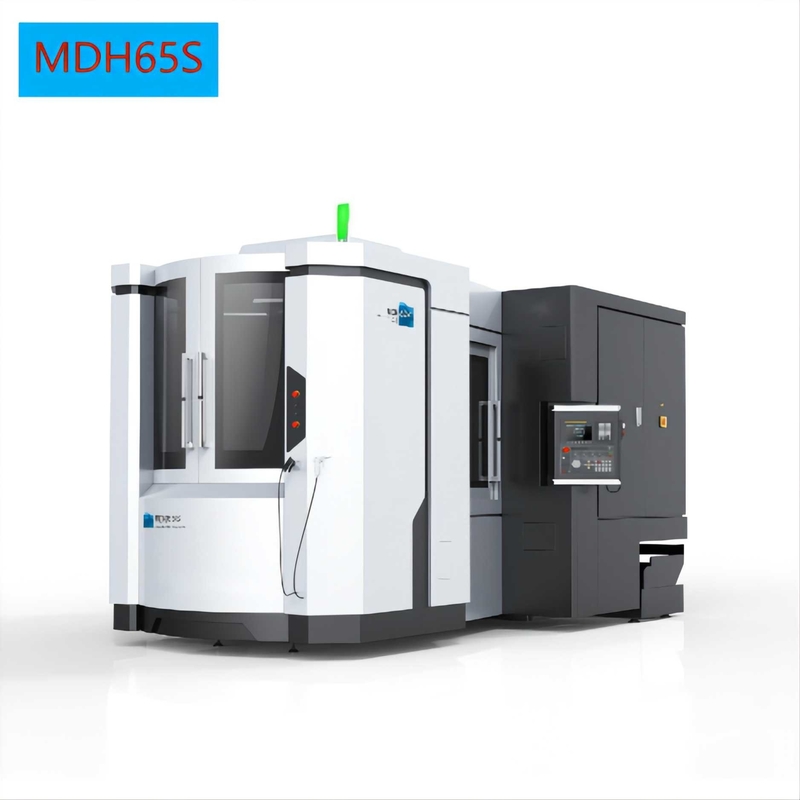

Pallet ad alta velocità orizzontale MDH65S dei centri di lavorazione di FANUC doppio
Dettagli del prodotto
| Nome di prodotto: | Centro di lavorazione di orizzontale dei pallet del doppio di MDH65S | Dimensione del Worktable: | 630×630 millimetro |
|---|---|---|---|
| No. del pallet: | 2 | Carico di Max.table: | 800kg |
| Distanza fra la superficie della tavola per filare centro: | 80-830mm | Distanza fra il naso del fuso da presentare: | 150~950mm |
| Viaggio di X/Y/Z: | 780/750/800 di millimetro | L×W×H: | 4891*3200*3125mm |
| Evidenziare |
Centri di lavorazione orizzontali di MDH65S,Centri di lavorazione orizzontali di FANUC,Centro di macchina ad alta velocità del doppio pallet |
||
Descrizione del prodotto
Macchina ad alta velocità del centro di lavorazione FANUC di orizzontale dei pallet del doppio di MDH65S Cina
Immagini dettagliate
| Configurazioni standard | Configurazioni facoltative |
| • Fuso interno schema sequenza di funzionamento della trasmissione | •Piattaforma girevole LUMINOSA di CNC |
| • Sistema di raffreddamento della cavità della vite | • Spruzzi il raffreddamento |
| •Sistema automatico del cambiamento dello strumento | •Unità di raffreddamento ad alta pressione |
| • Trasportatore di chip della vite (entrambi i lati) | • Dispositivo di raffreddamento del fuso |
| •Sistema di lubrificazione automatico (fuso) | •Dispositivo di controllo termostatico del gabinetto elettrico |
| • Spillatura rigida | • Trasportatore di chip di sollevamento |
| •Scambiatore di calore elettrico del gabinetto | •Righello grattante |
| • Dispositivo di raffreddamento del fuso | •Dispositivo spento automatico M30 |
| •Rivestimento protettivo chiuso | |
| • Sistema di trasmissione dei dati RS-232 |
Parametri tecnici principali
| Modello del prodotto | Unità | MDH50 | MDH50A | MDH65S |
| Dimensione del Worktable (L*W) | millimetro | 500X500 | 500X500 | 630X630 |
| Pallet di No.of | 2 | Singola tavola | 2 | |
| Tipo della Tabella | L'IT sceglie: LUMINOSO | |||
| Indirizzamento della Tabella | L'IT (1° X360°) LUMINOSO (0.001° X360°) |
|||
| Tabella che indicizza tempo | S | 1,7 (90°) | ||
| Tempo cambiante del pallet | S | 6 | - | 6 |
| Carico massimo della tavola | Chilogrammo | 800 | ||
| Viaggio di X/Y/Z-axis | millimetro | 780/750/800 | ||
| Guida di asse di X/Y/Z a guida | Binario di guida lineare del rullo | |||
| Distanza fra la superficie della tavola per filare centro | millimetro | 80-830 | ||
| Distanza fra il naso del fuso da presentare | millimetro | 150-950 | ||
| Traversata rapida dell'asse di X/Y/Z | m/min | 54 | ||
| Taglio del tasso d'entrata | 1-20000 | |||
| Conicità del fuso | No.50 (7:24) | |||
| Velocità di rotazione del mandrino massima | RPM | 8000 (fuso del motore) Scelga: 12000 (fuso del motore) Scelga: 6000 (trasmissione) |
||
| Potere del motore mandrino (Min Continueous/30) |
chilowatt | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacità della rivista dello strumento | T | 40 (scelga: 60/80/120) | ||
| Tipo dello stinco dello strumento | BT50 | |||
| Lunghezza massima dello strumento | millimetro | 500 | ||
| Peso massimo dello strumento | Chilogrammo | 25 | ||
| Diametro massimo dello strumento (w/oadjacenttools) | millimetro | Ø115 (Ø270) | ||
| Foggi il tempo cambiante (T-T) | 2 | |||
| Precisione di posizionamento di asse di X/Y/Z | 0,008 | |||
| Accuratezza di ripetibilità di asse di X/Y/Z | 0,005 | |||
| Regolatore di CNC | FANUC 3li | |||
| Dimensioni della macchina (LXWXH) | millimetro | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Peso della macchina | Chilogrammo | 15000 | 14000 | 15000 |
