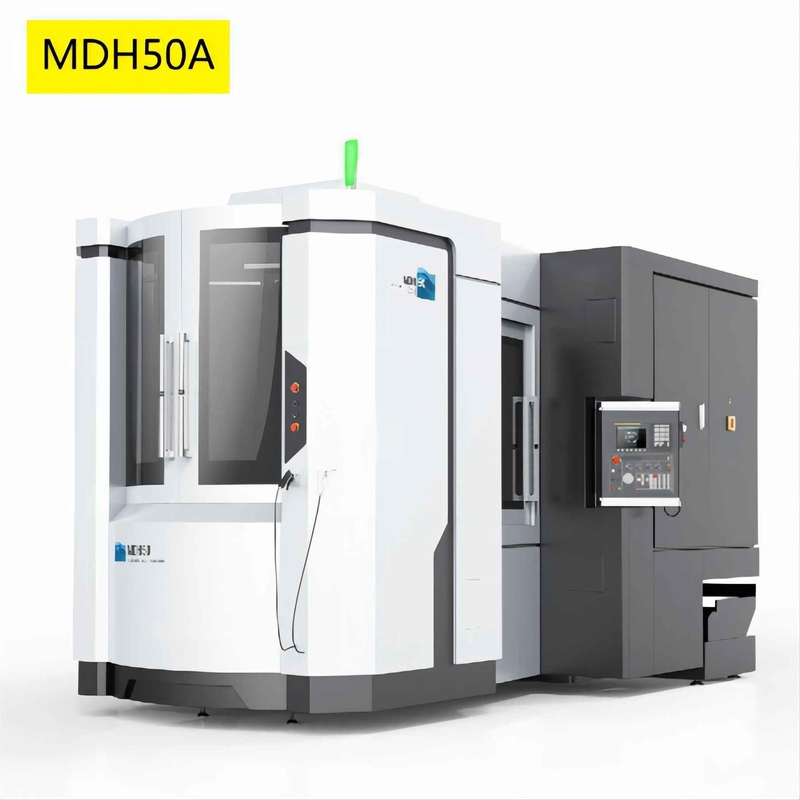

Macchina automatica di CNC Tabella orizzontale dei centri di lavorazione 800kg di MDH50A della singola
Dettagli del prodotto
| Nome di prodotto: | Centro di lavorazione di singolo orizzontale della tavola di MDH50A | Dimensione del Worktable: | 500×500 millimetro |
|---|---|---|---|
| No. del pallet: | singola tavola | Carico di Max.table: | 800kg |
| Distanza fra la superficie della tavola per filare centro: | 80-830mm | Distanza fra il naso del fuso da presentare: | 150~950mm |
| Viaggio di X/Y/Z: | 780/750/800 di millimetro | L×W×H: | 4190*3200*3125mm |
| Evidenziare |
Centri di lavorazione orizzontali di MDH50A,centri di lavorazione orizzontali 800kg,Macchina automatica di CNC della singola Tabella |
||
Descrizione del prodotto
La singola macchina della Cina del centro di lavorazione di orizzontale della tavola di MDH50A fabbrica i centri di lavorazione automatici
Presentazione del prodotto
La serie di MDH di centro di lavorazione orizzontale è uno dei centri di lavorazione orizzontali sviluppati e prodotti dalla nostra società. La macchina è ampiamente usata per l'elaborazione le parti della scatola, le parti delle coperture, le parti del disco e delle parti a forma di speciale nella fabbricazione del macchinario ed in altre industrie. Le parti sono premute in una vanno. Può completare automaticamente la macinazione, l'alesaggio, la perforazione, la scrematura, la scrematura e la spillatura da quattro lati.
Caratteristiche di prodotto
(1) alta precisione -- La tecnologia di raffreddamento vuota avanzata è adottata per vite di X, di Y e di coordinata z della macchina utensile, che efficacemente controlla la deformazione termica durante la macchina utensile che elabora e migliora l'accuratezza lavorante della macchina utensile. Inoltre, la macchina ha la funzione della compensazione di temperatura. Il sensore di temperatura è installato nella posizione principale della macchina utensile e la precisione della macchina utensile è realizzata analizzando e compensando la posizione coordinata del sistema di CNC.
(2) alta velocità -- Il fuso della macchina adotta la struttura elettrica del fuso, la velocità massima è 12000rpm ed i cambiamenti schemi sequenza di funzionamento interni possono soddisfare le richieste del taglio a bassa velocità e di lavorare ad alta velocità; La X, Y, guida di tre-coordinata di Z adotta l'alta guida di scorrimento lineare rigida, con rapido si accelera a 60m/min. La macchina adotta il meccanismo cambiante dello strumento del legame (tempo cambiante dello strumento: 2 secondi). I parametri di cui sopra sono nel livello principale domestico e nel livello avanzato internazionale.
(3) alta rigidità - la parte principale della macchina è fusa dalla sabbia della resina ed il letto è una colata integrale, su cui la colonna, la tavola dello scorrevole ed il movimento del worktable. Il centralino ed il manipolatore di stoccaggio del coltello sono riparati sul letto per assicurare la rigidità globale della macchina utensile. Inoltre, nel processo di progettazione con l'analisi agli'elementi finiti per rendere la struttura della macchina utensile più ragionevole.
| Configurazioni standard | Configurazioni facoltative |
| • Fuso interno schema sequenza di funzionamento della trasmissione | •Piattaforma girevole LUMINOSA di CNC |
| • Sistema di raffreddamento della cavità della vite | • Spruzzi il raffreddamento |
| •Sistema automatico del cambiamento dello strumento | •Unità di raffreddamento ad alta pressione |
| • Trasportatore di chip della vite (entrambi i lati) | • Dispositivo di raffreddamento del fuso |
| •Sistema di lubrificazione automatico (fuso) | •Dispositivo di controllo termostatico del gabinetto elettrico |
| • Spillatura rigida | • Trasportatore di chip di sollevamento |
| •Scambiatore di calore elettrico del gabinetto | •Righello grattante |
| • Dispositivo di raffreddamento del fuso | •Dispositivo spento automatico M30 |
| •Rivestimento protettivo chiuso | |
| • Sistema di trasmissione dei dati RS-232 |
Parametri tecnici principali
| Modello del prodotto | Unità | MDH50 | MDH50A | MDH65S |
| Dimensione del Worktable (L*W) | millimetro | 500X500 | 500X500 | 630X630 |
| Pallet di No.of | 2 | Singola tavola | 2 | |
| Tipo della Tabella | L'IT sceglie: LUMINOSO | |||
| Indirizzamento della Tabella | L'IT (1° X360°) LUMINOSO (0.001° X360°) |
|||
| Tabella che indicizza tempo | S | 1,7 (90°) | ||
| Tempo cambiante del pallet | S | 6 | - | 6 |
| Carico massimo della tavola | Chilogrammo | 800 | ||
| Viaggio di X/Y/Z-axis | millimetro | 780/750/800 | ||
| Guida di asse di X/Y/Z a guida | Binario di guida lineare del rullo | |||
| Distanza fra la superficie della tavola per filare centro | millimetro | 80-830 | ||
| Distanza fra il naso del fuso da presentare | millimetro | 150-950 | ||
| Traversata rapida dell'asse di X/Y/Z | m/min | 54 | ||
| Taglio del tasso d'entrata | 1-20000 | |||
| Conicità del fuso | No.50 (7:24) | |||
| Velocità di rotazione del mandrino massima | RPM | 8000 (fuso del motore) Scelga: 12000 (fuso del motore) Scelga: 6000 (trasmissione) |
||
| Potere del motore mandrino (Min Continueous/30) |
chilowatt | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Capacità della rivista dello strumento | T | 40 (scelga: 60/80/120) | ||
| Tipo dello stinco dello strumento | BT50 | |||
| Lunghezza massima dello strumento | millimetro | 500 | ||
| Peso massimo dello strumento | Chilogrammo | 25 | ||
| Diametro massimo dello strumento (w/oadjacenttools) | millimetro | Ø115 (Ø270) | ||
| Foggi il tempo cambiante (T-T) | 2 | |||
| Precisione di posizionamento di asse di X/Y/Z | 0,008 | |||
| Accuratezza di ripetibilità di asse di X/Y/Z | 0,005 | |||
| Regolatore di CNC | FANUC 3li | |||
| Dimensioni della macchina (LXWXH) | millimetro | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Peso della macchina | Chilogrammo | 15000 | 14000 | 15000 |
Campione del pezzo in lavorazione
