Pallet resistente orizzontale del doppio dei centri di lavorazione MDH 50PS di CNC
Dettagli del prodotto
| Product name: | MDH50PS double pallets Horizontal Machining Center | Worktable size: | 500×500 mm |
|---|---|---|---|
| No. of pallet: | 2 | Max.table load: | 400kg |
| Distance from table surface to spindle center: | 80-700mm | Distance from spindle nose to table: | 150～860mm |
| X/Y/Z travel: | 630/620/710 mm | L×W×H: | 5952*2522*2771mm |
| Evidenziare |
Centri di lavorazione orizzontali di CNC,Centri di lavorazione orizzontali di MDH,Macchina orizzontale di CNC del doppio pallet |
||
Descrizione del prodotto

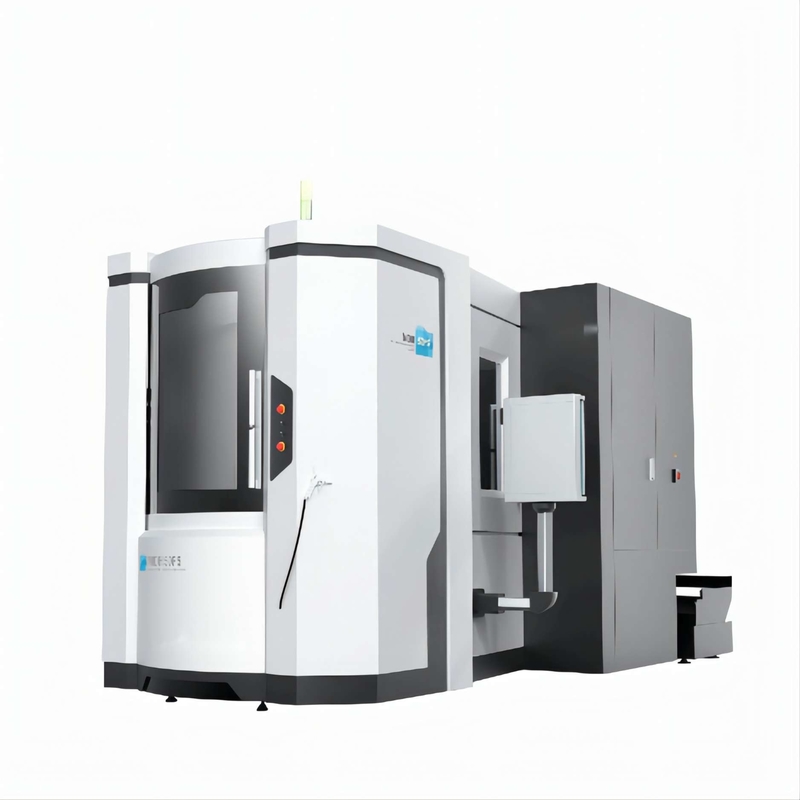

Alta velocità Cina MDH50PS doppi pallet Centro di lavorazione orizzontale
Caratteristiche del prodotto
- La serie MDH è un ideale centro di lavorazione orizzontale CNC per la produzione di pezzi di lavoro a forma di scatola e a forma speciale nelle industrie automobilistiche, navali, motori e manifatturiere in generale.
- Questa macchina è un prodotto ad alte prestazioni, alta affidabilità e alta precisione, caratterizzato da una struttura compatta e una risposta rapida.
- Il design del fusibile lo rende particolarmente adatto per il taglio ad alta potenza, e l'eccellente vite a sfera e il sistema di raffreddamento del fusibile forniscono eccellenti capacità per la produzione flessibile.
- Spindle ad alta velocità e ad alta potenza;
- Configurazione compatta e rigidità senza pari;
- controllo del traffico aereo ad alta velocità;
- APC ad alta velocità;
- avere un certificato CE;
- prodotti nazionali esenti da ispezione;
Configurazioni
| Configurazioni standard | Configurazioni opzionali |
|---|---|
| • Fuso interno con trasmissione a due velocità | •Turntable CNC BRT |
| • Sistema di raffreddamento a vite | • raffreddamento a spruzzo |
| •Sistema automatico di cambio utensili | •Unità di raffreddamento ad alta pressione |
| • Convogliere a schegge a vite (da entrambi i lati) | • Dispositivo di raffreddamento a fusione |
| •Sistema di lubrificazione automatico (spindle) | •Controllo termostatico dell'armadio elettrico |
| • Sgomberata rigida | • Trasportatore di frammenti di sollevamento |
| •Scambiatore di calore elettrico | •Legge a griglia |
| • Dispositivo di raffreddamento a fusione | •M30 Dispositivo di spegnimento automatico |
| •Coperta protettiva chiusa | |
| • Sistema di trasmissione dati RS-232 |
Principali parametri tecnici
| Modello di prodotto | Unità | MDH40P | MDH50PS |
|---|---|---|---|
| Dimensione della tavola da lavoro (L*W) | mm | 400X400 | 500X500 |
| Numero di pallet | 2 | ||
| Tipo di tavolo | IT Opt:BRT | ||
| Indicizzazione delle tabelle | IT (1° X360°) BRT (0,001° X360°) | ||
| Tempo di indicizzazione delle tabelle | S | 1.9 ((90°) | |
| Tempo di cambio pallet | S | 5 | |
| Massimo carico della tavola | Kg | 400 | |
| Percorso dell'asse X/Y/Z | mm | 630/620/710 | |
| X/Y/Z Tipo di percorso dell'asse guida | Guida lineare del rullo | ||
| Distanza dalla superficie del tavolo al centro dello mandrino | mm | 80-700 | |
| Distanza dal naso dello spinello al tavolo | mm | 150-860 | |
| Traverso rapido dell'asse X/Y/Z | m/min | 60 | |
| Taglio della velocità di alimentazione | 1-40000 | ||
| Conico di fusione | N.40 (7:24) | ||
| Velocità massima del mandrino | rpm | 10000 (Direct-Drive) Opt:12000 ((Direct-Drive) | |
| Potenza del motore a fusione (continua/30 min) | kW | 10000 giri al minuto:7.5/11 12000 giri al minuto:7.5/11 | |
| Capacità del magazzino utensili | T | 40 ((Opt:60/80/120) | |
| Tipo di bastoncino | BT1 commercio | ||
| Lunghezza massima dello strumento | mm | 350 | |
| Peso massimo dello strumento | Kg | 8 | |
| Massimo diametro dell'utensile (w/utensili adiacenti) | mm | Ø82(Ø150) | |
| Tempo di cambio utensile (T-T) | 1.2 | ||
| Accuratezza del posizionamento dell'asse X/Y/Z | 0.008 | ||
| Accuratezza della ripetibilità dell'asse X/Y/Z | 0.005 | ||
| Controller CNC | FANUC 3li | ||
| Dimensioni della macchina ((LXWXH) | mm | 5952X2522X2771 | 5952X2522X2771 |
| Peso della macchina | Kg | 8000 | 8000 |
Domande frequenti
1. cos'è il materiale di Parts?
Come l'alluminio, l'acciaio, l'acciaio inossidabile, la ghisa, la superlega, il materiale duro, ecc.
2Qual e' il processo?
I prodotti delle macchine utensili CNC della mia azienda, diversi modelli hanno caratteristiche diverse, si prega di contattarmi per ottenere informazioni dettagliate.
3- Come scegliere l'assifit per la macchina?
Se avete una richiesta speciale per la configurazione della macchina utensile e il budget è limitato, possiamo anche modificare la configurazione in base alle vostre esigenze.
Pertanto, si prega di fornirci il vostro disegno di lavorazione, siamo molto felici di progettare una soluzione specifica di processo per voi e vi raccomando un modello di macchina CNC appropriato.
4.La vostra azienda accetta offerte personalizzate?Abbiamo un bisogno speciale.
La nostra azienda si concentra sulla ricerca e produzione di macchine CNC modulari. Abbiamo una ricca esperienza e una forte capacità di ricerca e sviluppo di macchine utensili.Siamo molto disposti ad offrirvi attrezzature personalizzate altamente efficienti finché avete una certa quantità di esigenze.
5- Conferma l' acquisto.
Spedizioni FOB CFR o CIF, LCL o FCL.
Termini di pagamento: T/T o LC o altri modi per contattarci.
Confezione: custodia in compensato.
Tempo di consegna: entro 30-45 giorni lavorativi dal pagamento dell'acconto.
6.Tip e altri
Periodo di garanzia: un anno.
Se l'imballaggio esterno è danneggiato, se c'è una perdita e se la merce è danneggiata;
Controllare l'integrità dell'elenco di imballaggio, della documentazione sui prodotti e delle schede di garanzia;
Esaminare il contenuto dell'elenco di imballaggio,la quantità del prodotto sia coerente che accessoriale;
Dettagli della macchina utensile se sono normali, se hanno la traccia di sostituzione e manutenzione, se hanno altri effetti di utilizzo del problema.
Se accade sopra dichiarare, per favore scattare foto e contattarci immediatamente.
