Luogo di origine:
La Cina
Certificazione:
ISO certification
Numero di modello:
MDH40P
Video
Video
Video
Video

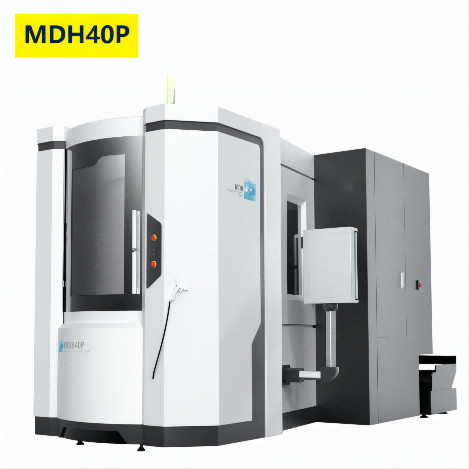

Centro di lavorazione ad alta velocità di CNC della Cina del centro di lavorazione di orizzontale dei pallet del doppio di MDH40P
Presentazione del prodotto
Il tornio è ampiamente usato nell'industria militare, nello spazio aereo, in automobile, in muffa, nella fabbricazione del macchinario ed in altre industrie. La macinazione e noioso di quattro lati può essere completata automaticamente ad una pressione delle parti. Perforazione, scremare, scremare e spillare. Presenta i vantaggi dell'alto livello di automazione, di forte affidabilità, di forma globale conveniente e piacevole, bella semplice dell'operazione, alto livello di integrazione meccanica ed elettrica.
| Configurazioni standard | Configurazioni facoltative |
| • Fuso interno schema sequenza di funzionamento della trasmissione | •Piattaforma girevole LUMINOSA di CNC |
| • Sistema di raffreddamento della cavità della vite | • Spruzzi il raffreddamento |
| •Sistema automatico del cambiamento dello strumento | •Unità di raffreddamento ad alta pressione |
| • Trasportatore di chip della vite (entrambi i lati) | • Dispositivo di raffreddamento del fuso |
| •Sistema di lubrificazione automatico (fuso) | •Dispositivo di controllo termostatico del gabinetto elettrico |
| • Spillatura rigida | • Trasportatore di chip di sollevamento |
| •Scambiatore di calore elettrico del gabinetto | •Righello grattante |
| • Dispositivo di raffreddamento del fuso | •Dispositivo spento automatico M30 |
| •Rivestimento protettivo chiuso | |
| • Sistema di trasmissione dei dati RS-232 |
Parametri tecnici principali
| Modello del prodotto | Unità | MDH40P | MDH50PS |
| Dimensione del Worktable (L*W) | millimetro | 400X400 | 500X500 |
| Pallet di No.of | 2 | ||
| Tipo della Tabella | L'IT sceglie: LUMINOSO | ||
| Indirizzamento della Tabella | L'IT (1° X360°) LUMINOSO (0.001° X360°) |
||
| Tabella che indicizza tempo | S | 1,9 (90°) | |
| Tempo cambiante del pallet | S | 5 | |
| Carico massimo della tavola | Chilogrammo | 400 | |
| Viaggio di X/Y/Z-axis | millimetro | 630/620/710 | |
| Guida di asse di X/Y/Z a guida | Binario di guida lineare del rullo | ||
| Distanza fra la superficie della tavola per filare centro | millimetro | 80-700 | |
| Distanza fra il naso del fuso da presentare | millimetro | 150-860 | |
| Traversata rapida dell'asse di X/Y/Z | m/min | 60 | |
| Taglio del tasso d'entrata | 1-40000 | ||
| Conicità del fuso | No.40 (7:24) | ||
| Velocità di rotazione del mandrino massima | RPM | 10000 (Diretto-azionamento) Scelga: 12000 (Diretto-azionamento) |
|
| Potere del motore mandrino (Min Continueous/30) |
chilowatt | 10000rpm: 7.5/11 12000rpm: 7.5/11 |
|
| Capacità della rivista dello strumento | T | 40 (scelga: 60/80/120) |
|
| Tipo dello stinco dello strumento | BT40 | ||
| Lunghezza massima dello strumento | millimetro | 350 | |
| Peso massimo dello strumento | Chilogrammo | 8 | |
| Diametro massimo dello strumento (w/oadjacenttools) | millimetro | Ø82 (Ø150) | |
| Foggi il tempo cambiante (T-T) | 1,2 | ||
| Precisione di posizionamento di asse di X/Y/Z | 0,008 | ||
| Accuratezza di ripetibilità di asse di X/Y/Z | 0,005 | ||
| Regolatore di CNC | FANUC 3li | ||
| Dimensioni della macchina (LXWXH) | millimetro | 5952X2522X2771 | 5952X2522X2771 |
| Peso della macchina | Chilogrammo | 8000 | 8000 |
Packing&Shipping
Inviaci direttamente la tua richiesta.
