Luogo di origine:
La Cina
Certificazione:
ISO certification
Numero di modello:
SP2560F
Video

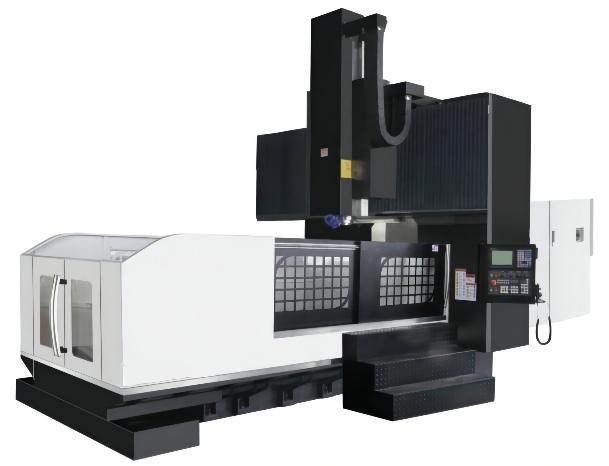

Centro di lavorazione della doppia colonna del dcmc di SP2560F per lavorare del metallo
Esposizione del prodotto
Il centro di lavorazione del cavalletto di SP2560F eredita i vantaggi rigidità tradizionale del telaio base della macchina utensile del cavalletto di forte, la struttura simmetrica, la forte stabilità ecc ed introduce il concetto di progetto rigido dinamico avanzato per ottimizzare la progettazione delle parti mobili. La macchina ha l'alta coppia di torsione e buone caratteristiche di risposta rapide, adatte ad automobile, a muffa, a spazio aereo, ad hardware e ad altri campi di elaborazione meccanica.
Il centro di lavorazione SP2560F del cavalletto adotta una struttura a porta chiusa, che è più stabile e rigida che la struttura aperta di tipo C dei centri di lavorazione ordinari. Il worktable è fatto di ghisa ad alta resistenza ed il letto, i fasci, gli scorrevoli, le ram ed altre parti strutturali chiave tutto sono fatti delle parti saldate d'acciaio. L'analisi agli'elementi finiti è usata per analizzare e calcolare per assicurare il rapporto di rigidezza e di qualità e la prestazione statica e dinamica eccellente. La prestazione termica, il worktable del ghisa è fornita di una T-scanalatura standard, che può individuare ed installare facilmente i vari dispositivi e pezzi in lavorazione.
Disposizione globale della macchina utensile di centro di lavorazione del cavalletto di SP2560F per la struttura fissa della struttura del cavalletto della colonna del fascio fisso, pricipalmente composta di letto, tavola, colonna, fascio, sella, ram, circuito idraulico, sistema di lubrificazione, sistema di filtrazione e di raffreddamento, dispositivo di rimozione del chip, pannello di funzionamento a mensola e componenti elettroniche del sistema di controllo. Il letto ed il worktable sono fatti della sabbia ad alta resistenza della resina e del ghisa. La guida dell'ascissa adotta la struttura di sostegno resistente della guida, la posizione ed il numero del blocchetto dello scorrevole del alto-cuscinetto ragionevolmente è sistemato su ogni guida lineare del rullo secondo il principio meccanico, di modo che la macchina utensile può ottenere l'alta rigidità e l'accuratezza stabile a lungo termine.
Accessori standard
trasportatori di chip a vite doppi, un tipo a catena trasportatore di chip
radiatore dell'olio del fuso, scrematrice dell'olio del disco, riduttore libero di mainlenance 10years
freno a pedale, scala
Parametri tecnici principali
| Oggetto | Unità | SP2560F |
| Viaggio dell'ascissa | millimetro | 6200 |
| Viaggio dell'asse y | millimetro | 2900 |
| Viaggio di asse di Z | millimetro | 1000 |
| Distanza fra la superficie della tavola e naso del fuso |
millimetro | 250-1250 |
| Distanza fra la superficie della tavola e terra |
millimetro | 855 |
| Distanza fra due colonne | millimetro | 3000 |
| Lunghezza del Worktable | millimetro | 6000 |
| Larghezza del Worktable | millimetro | 2500 |
| Cuscinetto di carico massimo della tavola | chilogrammo | 20000 |
| Dimensione della scanalatura di T | millimetro | 11*28*200 |
| Dimensione quadrata della ram | millimetro | 400x400 |
| Potere del motore principale | chilowatt | 30/37 |
| Velocità di rotazione del mandrino | RPM | 6000 |
| Coppia di torsione del fuso | Nanometro | 1000 |
| Conicità del fuso | # | 50 |
| Foggi la pressione della forza | kgf | 1800±10% |
| Velocità di avanzamento rapida (X/Y/Z) | m/min | 10/10/10 |
| Peso della macchina | T | 43 |
