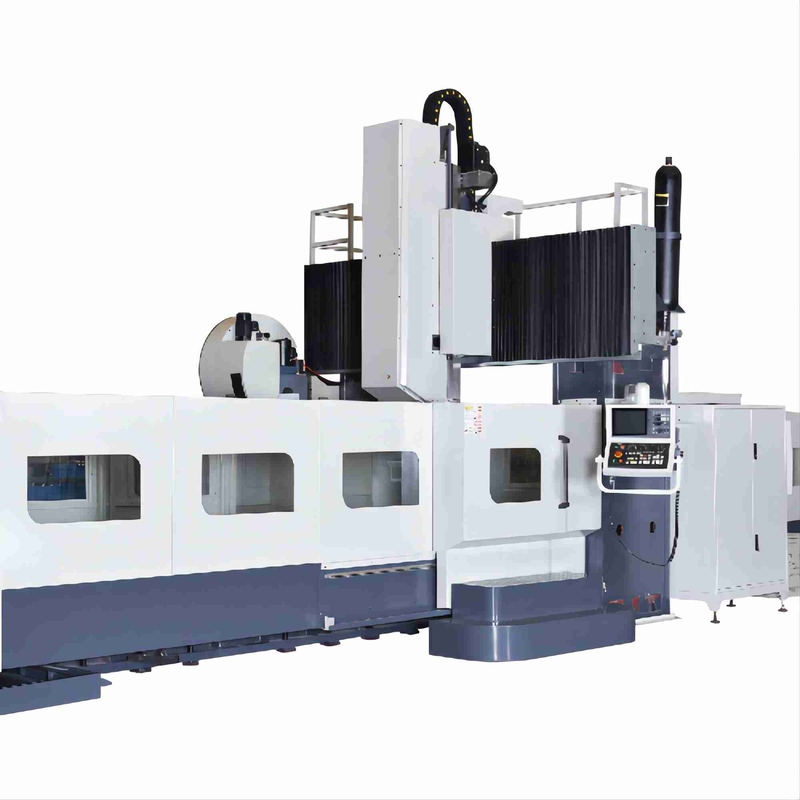

Tipo centro di lavorazione DCMC simmetrico Sp2540f del cavalletto della colonna del doppio

Il centro di lavorazione del cavalletto di SP2540F eredita i vantaggi rigidità tradizionale del telaio base della macchina utensile del cavalletto di forte, la struttura simmetrica, la forte stabilità ecc ed introduce il concetto di progetto rigido dinamico avanzato per ottimizzare la progettazione delle parti mobili.

Le grandi colate quali il worktable, il letto, la colonna, il fascio e la ram del centro di lavorazione SP2540F del cavalletto sono fatte di ghisa di alta qualità. La cavità interna della colata è una struttura di disposizione del composto del favo. La progettazione è avanzata. Tutti sono trattati con invecchiare per eliminare lo sforzo interno residuo e per fare la stalla materiale. Assicuri la stabilità dell'accuratezza lavorante del pezzo in lavorazione e la durata della macchina utensile. Il cavalletto è composto di trave incrociata e di due montanti, che sono divisi in tre tipi: trave incrociata fissa, trave incrociata fissa dal blocchetto di posizionamento e sollevata ed abbassata a caso.

Disposizione globale della macchina utensile di centro di lavorazione del cavalletto di SP2540F per la struttura fissa della struttura del cavalletto della colonna del fascio fisso, pricipalmente composta di letto, tavola, colonna, fascio, sella, ram, circuito idraulico, sistema di lubrificazione, sistema di filtrazione e di raffreddamento, dispositivo di rimozione del chip, pannello di funzionamento a mensola e componenti elettroniche del sistema di controllo. Il letto ed il worktable sono fatti della sabbia ad alta resistenza della resina e del ghisa. La guida dell'ascissa adotta la struttura di sostegno resistente della guida, la posizione ed il numero del blocchetto dello scorrevole del alto-cuscinetto ragionevolmente è sistemato su ogni guida lineare del rullo secondo il principio meccanico, di modo che la macchina utensile può ottenere l'alta rigidità e l'accuratezza stabile a lungo termine.
