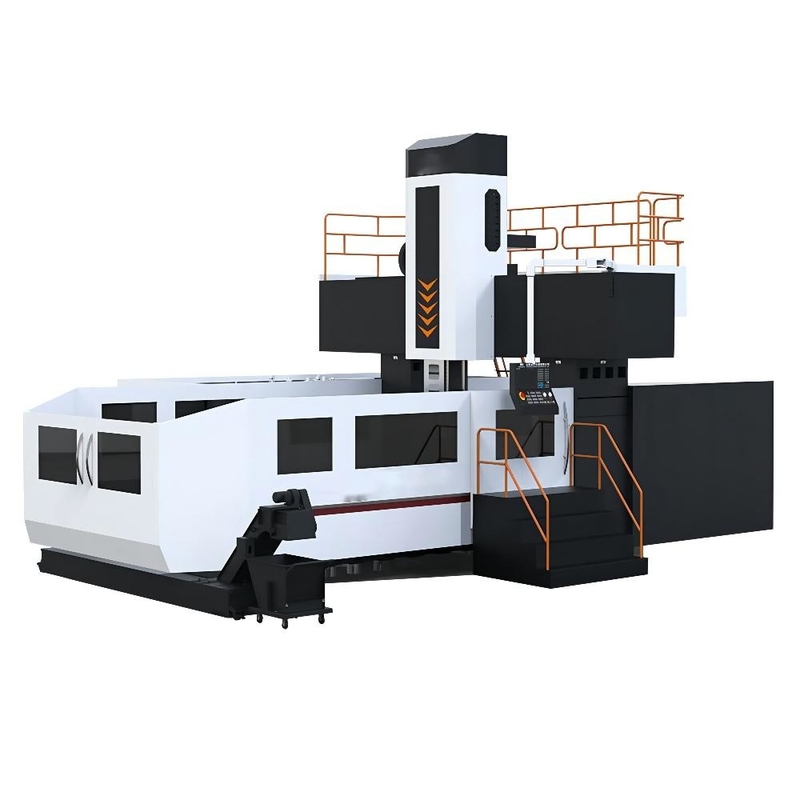

Tipo taglio pesante verticale DCMC del cavalletto di SP2260F del centro di lavorazione
Dettagli del prodotto
| Product name: | SP2260F double column machining center | Worktable size: | 6000x2000mm |
|---|---|---|---|
| Longitudinal travel X axis: | 6200mm | Cross travel Y axis: | 2250mm |
| Vertical travel Z axis: | 1000mm | Max.Load bearing of worktable: | 14000kg |
| Max.Spindle speed: | 6000rpm | Distance between two columns: | 2400mm |
| Distance from table surface to spindle nose: | 250-1250mm | T slot size: | 11*22*160mm |
| Evidenziare |
Tipo centro di lavorazione verticale del cavalletto di DCMC,Tipo tagliente pesante centro di lavorazione verticale del cavalletto |
||
Descrizione del prodotto
SP2260F Centro di lavorazione gantry eredita i vantaggi di forte rigidità, struttura simmetrica e forte stabilità del tradizionale telaio base della macchina utensile gantry,e introduce un concetto di progettazione rigida dinamica avanzata per ottimizzare la progettazione di parti mobiliLa macchina ha una coppia elevata e buone caratteristiche di risposta rapida, adatta per l'automobile, lo stampo, l'aerospaziale, l'hardware e altri campi di lavorazione meccanica.
Il centro di lavorazione del portiere SP2260F si riferisce al centro di lavorazione con l'asse dello mandrino e il tavolo di lavoro perpendicolare ad esso.Sette e altri componentiSecondo il portiere, può essere suddiviso in tipo di trave fissa, tipo di trave mobile e tipo di colonna mobile.
SP2260F Centrale di lavorazione di gantry strumento di macchina layout generale per trave fissa colonna fissa struttura del telaio del portiere, composto principalmente da letto, banco di lavoro, colonna, trave, sella, montone, sistema idraulico,sistema di lubrificazione, sistema di raffreddamento e filtrazione, dispositivo di rimozione dei frammenti, pannello di comando a sbalzo e componenti del sistema di controllo elettronico.Il motore principale è collegato all'albero principale attraverso un accoppiamento ad alta rigiditàL'albero principale è realizzato in acciaio legato di alta qualità, calando il carbonio e l'azoto.e è equipaggiato con il sistema di raffreddamento a temperatura costante del mandrino.
- con una lunghezza massima non superiore a 50 mm,
- Spindle oil cooler, disc oil skimmer, 10 anni gratuiti
- freno a piedi, scala
| Articolo | Unità | SP2260F | SP2540F |
|---|---|---|---|
| Percorso dell'asse X | mm | 6200 | 4200 |
| Percorso dell'asse Y | mm | 2250 | 2900 |
| Percorso dell'asse Z | mm | 1000 | 1000 |
| Distanza dalla superficie del tavolo a naso a fusione | mm | 250-1250 | 250-1250 |
| Distanza dalla superficie del tavolo a terra | mm | 795 | 855 |
| Distanza tra due colonne | mm | 2400 | 3000 |
| Lunghezza del tavolo da lavoro | mm | 6000 | 4000 |
| Larghezza del tavolo da lavoro | mm | 2000 | 2500 |
| Portamento di carico massimo del tavolo | kg | 14000 | 16000 |
| Dimensione della fessura T | mm | 11*22*160 | 11*28*200 |
| Dimensione quadrata | mm | 400x400 | 400x400 |
| Potenza del motore principale | kW | 30/37 | 30/37 |
| Velocità del mandrino | rpm | 6000 | 6000 |
| Torsione dello spinello | Nm | 1000 | 1000 |
| Conico di fusione | # | 50 | 50 |
| Forza di serraggio dello strumento | kgf | 1800±10% | 1800±10% |
| Velocità di alimentazione rapida ((X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Peso della macchina | T | 40 | 38 |
