Alta colonna del doppio del centro di lavorazione SP2240F Dcmc del cavalletto di rigidità
Dettagli del prodotto
| Nome di prodotto: | Centro di lavorazione della colonna del doppio di SP2240F Dcmc | Dimensione del Worktable: | 4000x2000mm |
|---|---|---|---|
| Ascissa longitudinale di viaggio: | 4200mm | Asse y trasversale di viaggio: | 2250mm |
| Asse verticale di viaggio Z: | 1000mm | Massimo portante del worktable: | 12000kg |
| Velocità di Max.Spindle: | 6000rpm | Distanza fra due colonne: | 2400mm |
| Distanza fra la superficie della tavola per filare naso: | 250-1250mm | Dimensione della scanalatura di T: | 11*22*160mm |
| Evidenziare |
Centro di lavorazione dell'alto cavalletto di rigidità,Centro di lavorazione del cavalletto di SP2240F,Centro di macchina della colonna del doppio di Dcmc |
||
Descrizione del prodotto

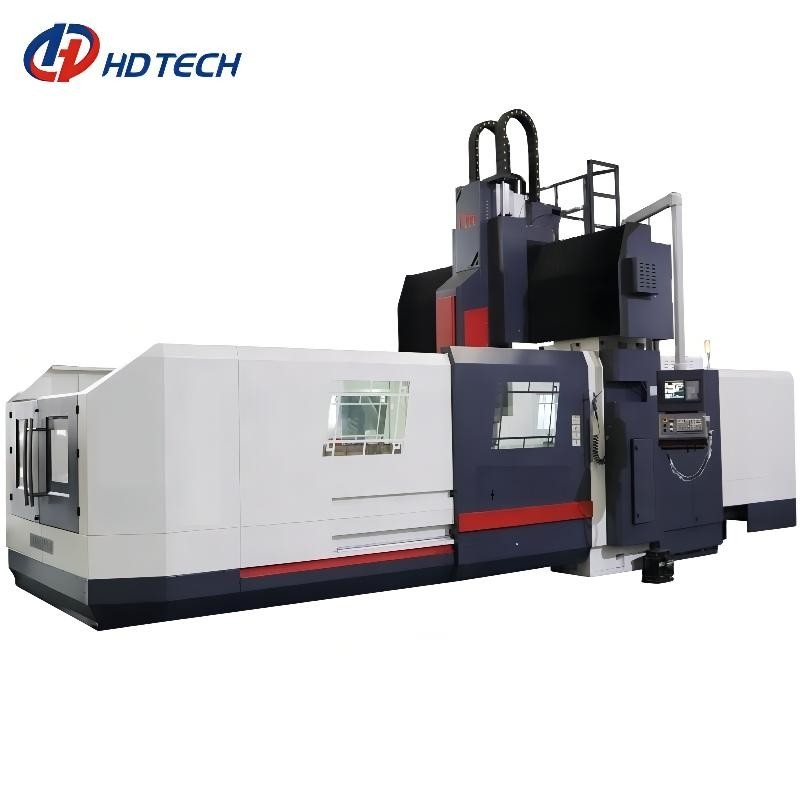

CENTRO DI LAVORAZIONE dell'alta di rigidità SP2240F DCMC COLONNA del DOPPIO
Esposizione del prodotto
Il centro di lavorazione del cavalletto di SP2240F eredita i vantaggi rigidità tradizionale del telaio base della macchina utensile del cavalletto di forte, la struttura simmetrica, la forte stabilità ecc ed introduce il concetto di progetto rigido dinamico avanzato per ottimizzare la progettazione delle parti mobili. La macchina ha l'alta coppia di torsione e buone caratteristiche di risposta rapide, adatte ad automobile, a muffa, a spazio aereo, ad hardware e ad altri campi di elaborazione meccanica.
Il centro di lavorazione SP2240F del cavalletto è un perpendicolare di messa a punto di centro di lavorazione all'asse del fuso ed al worktable. È composto di fascio superiore e di doppia colonna, con una trave incrociata nel mezzo. È particolarmente adatto ad elaborare i grandi pezzi in lavorazione ed i pezzi in lavorazione con le forme complesse ed ora è sempre più ampiamente usato.
Disposizione globale della macchina utensile di centro di lavorazione del cavalletto di SP2240F per la struttura fissa della struttura del cavalletto della colonna del fascio fisso, pricipalmente composta di letto, banco da lavoro, colonna, fascio, sella, ram, circuito idraulico, sistema di lubrificazione, sistema di filtrazione e di raffreddamento, dispositivo di rimozione del chip, pannello di funzionamento a mensola e componenti elettroniche del sistema di controllo. Il letto ed il worktable sono fatti della sabbia ad alta resistenza della resina e del ghisa. La guida dell'ascissa adotta la struttura di sostegno resistente della guida, la posizione ed il numero del blocchetto dello scorrevole del alto-cuscinetto ragionevolmente è sistemato su ogni guida lineare del rullo secondo il principio meccanico, di modo che la macchina utensile può ottenere l'alta rigidità e l'accuratezza stabile a lungo termine.
Accessori standard
trasportatori di chip a vite doppi, un tipo a catena trasportatore di chip
radiatore dell'olio del fuso, scrematrice dell'olio del disco, riduttore libero di mainlenance 10years
freno a pedale, scala
Parametri tecnici principali
| Oggetto | Unità | SP2230F | SP2240F |
| Viaggio dell'ascissa | millimetro | 3200 | 4200 |
| Viaggio dell'asse y | millimetro | 2250 | 2250 |
| Viaggio di asse di Z | millimetro | 1000 | 1000 |
| Distanza fra la superficie della tavola e naso del fuso |
millimetro | 250-1250 | 250-1250 |
| Distanza fra la superficie della tavola e terra |
millimetro | 795 | 795 |
| Distanza fra due colonne | millimetro | 2400 | 2400 |
| Lunghezza del Worktable | millimetro | 3000 | 4000 |
| Larghezza del Worktable | millimetro | 2000 | 2000 |
| Cuscinetto di carico massimo della tavola | chilogrammo | 10000 | 12000 |
| Dimensione della scanalatura di T | millimetro | 11*22*160 | 11*22*160 |
| Dimensione quadrata della ram | millimetro | 400x400 | 400x400 |
| Potere del motore principale | chilowatt | 30/37 | 30/37 |
| Velocità di rotazione del mandrino | RPM | 6000 | 6000 |
| Coppia di torsione del fuso | Nanometro | 1000 | 1000 |
| Conicità del fuso | # | 50 | 50 |
| Foggi la pressione della forza | kgf | 1800±10% | 1800±10% |
| Velocità di avanzamento rapida (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Peso della macchina | T | 36 | 37 |
