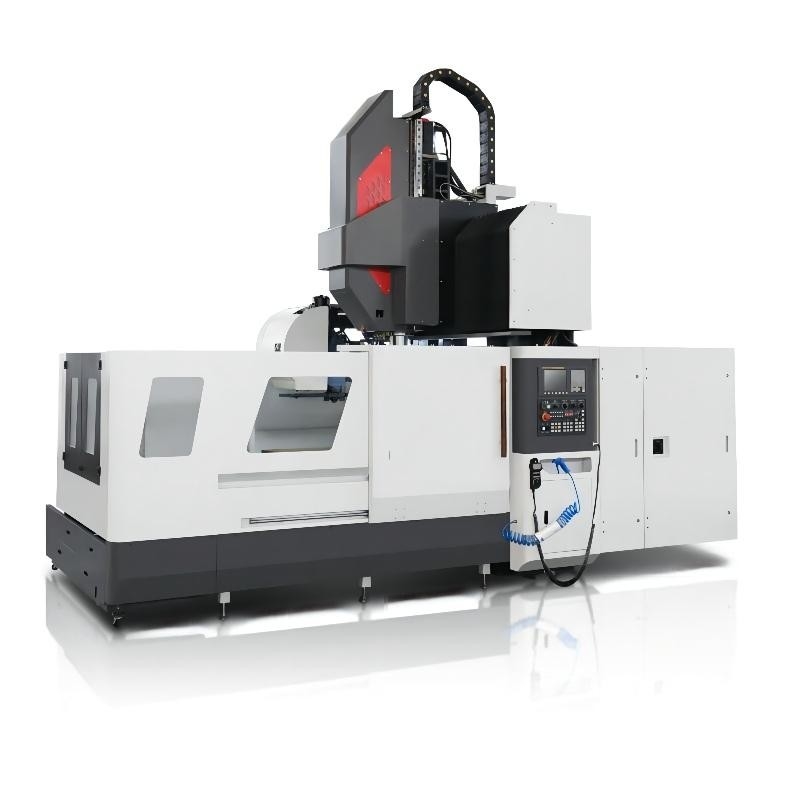

Colonna SP1830F 6000rpm del centro di lavorazione del cavalletto di alta precisione doppia

Questo centro di lavorazione SP-1830F della doppia colonna, in base ai requisiti di progettazione tradizionali di alta rigidità, struttura simmetrica e la forte stabilità, adotta il concetto di progetto avanzato di rigidezza dinamica, nel frattempo ottimizzando le parti mobili. Caratterizzato da grande coppia di torsione e dalla risposta rapida, è la prima scelta per area lavorante che copre ampiamente come l'automobile, la muffa, aerospaziale, militare e l'hardware.

1. Alta rigidità ed accuratezza affidabile.

Le componenti principali quali la base, il worktable, la colonna, il fascio, la base commovente e la sella tutta sono modellate con la sabbia di alta classe della resina mentre fatte dal ghisa grigio di alta qualità. La tensione residua è ridotta con il trattamento termico completo. Inoltre, con le quantità bene distribuite di rinforzi le costole, la macchina è garantito con forza, rigidità e la stabilità. La X, assi y si applica con i binari di guida lineari del rullo dell'onere gravoso, descritti da alta rigidità e da buona accuratezza dinamica. La parte della trasmissione su tutte e tre le asce è installata con la molatura delle viti doppie della palla del dado di grande diametro, che è caratterizzato dalla struttura compatta, muoversi regolare e da alta precisione. Il sostenitore sulle viti della palla si applica con il cuscinetto di Taiwan di marca di alta qualità. L'entrambe l'estremità pre-è allungata, che diminuiscono la perdita di accuratezza durante l'estensione termica. Queste due parti compongono il sistema di trasmissione meccanico stabilizzato e forte. Il fascio è progettato di costruzione fatta un passo, così di grande portata del binario di guida e di sezione trasversale, accorciata distanza fra il centro del fuso e il binario di guida, più piccolo sopra coppia di torsione di giro, tutta la garanzia la buona struttura rigida. Marca di Taiwan, fuso specializzato per il centro di lavorazione della doppia colonna, è lubrificato da grasso, che assicura il fuso con lubrificazione fissa e costante. Nel frattempo conserva il servizio di manutenzione. Fili la pressione e non-premendo è adottato con tipo idraulico, che è più adatto a grande coppia di torsione che taglia con il tasso di errore basso. Il commutatore dello strumento è situato nella parte di sinistra della colonna, di 24T a disco.

accuratezza 2.High e reazione dinamica.
La parte anteriore del fuso è installata con 4 gruppi di cuscinetti φ90, mentre alla fine si applica con cuscinetto a rulli, che permette al fuso non solo con alta rigidità ma anche con alta accuratezza rotatoria. La trasmissione del motore mandrino è ottenuta attraverso il collegamento diretto dell'unità del fuso e di alto accoppiamento di rigidità. Qui, per l'accoppiamento usiamo la marca tedesca famosa MAYR. Quale assicura la migliori velocità di risposta di orientamento lavorante e qualità ed accuratezza di superficie. I binari di guida lineari X del rullo e le assi y sono descritti da alta precisione e grande precarichi, con il coefficiente frizionale soltanto di 0,002. Quale altamente diminuisce lo strisciamento della macchina. I motori della trasmissione su tre asce direttamente sono collegati con il riduttore dell'ingranaggio di STOBER, che migliora l'accuratezza d'alimentazione della trasmissione ed inoltre assicura la coppia di torsione tagliente. L'asse di Z è progettato del cilindro equilibrato doppio idraulico, di cui la reazione dinamica sarà molto più presto. E l'intera struttura è più fattibile per manutenzione.

efficienza 3.High

La velocità di rotazione del mandrino 6000rpm, un'alimentazione di Max.rapid di tre asce è 12m/min, con un tasso d'entrata di taglio di 8 m/min

gamma di lavoro 4.Wider

Rispetto al centro di lavorazione della simile colonna di dimensione doppia, la più grande distanza di 2.0M fra la colonna due fornisce il più ampia area lavorante.

accessori 5.Standard
trasportatori di chip a vite doppi, un tipo a catena trasportatore di chip
radiatore dell'olio del fuso, scrematrice dell'olio del disco, riduttore libero di mainlenance 10years
freno a pedale, scala
