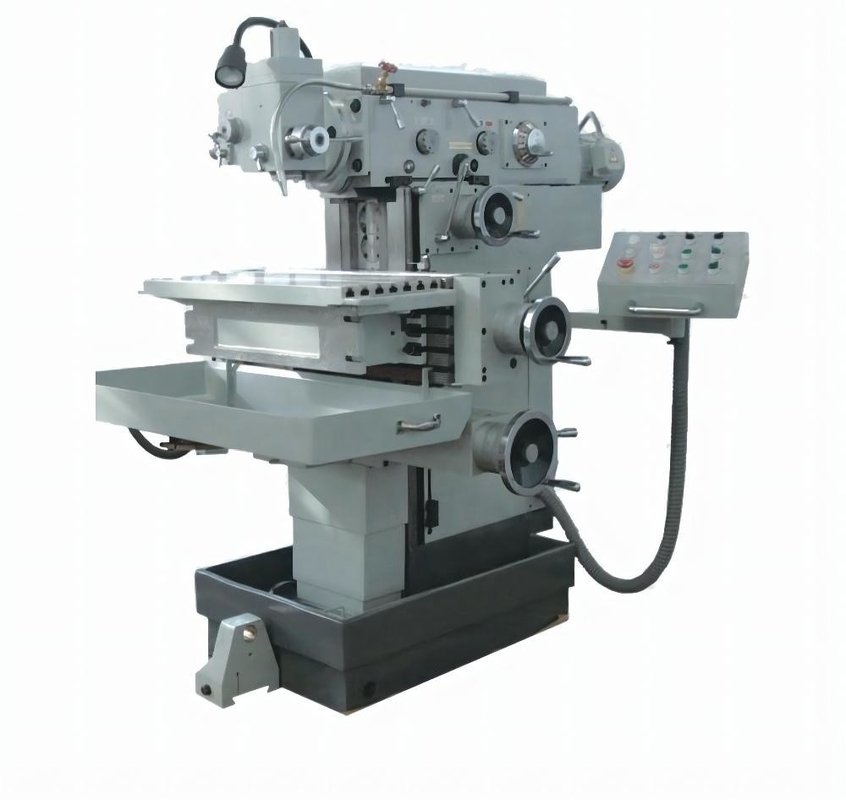

Tipo rotatorio X6242 universale del ginocchio di Ram Turning And Milling Machine della testa
Dettagli del prodotto
| Nome di prodotto: | Fresatrice ginocchio tipa della testa rotatoria universale X6242 | Dimensione del Worktable: | 420x1800mm |
|---|---|---|---|
| Scanalature di T (N×W×D): | 3×18×90 millimetro | Massimo portante del worktable: | 800 chilogrammi |
| Viaggio longitudinale (manuale/potere) X: | 1200/1180 di millimetro | Viaggio trasversale (manuale/potere) Y: | 360/350 di millimetro |
| viaggio verticale (manuale/potere) Z: | 470/450 di millimetro | Potere del motore principale: | 11 chilowatt |
| Potere capo di macinazione verticale del motore: | 3Kw | Dimensione della macchina: | 2522×2262×2210mm |
| Evidenziare |
Fresatrice rotatoria di tornitura della testa e,Fresatrice di giro ed universale,X6242 Ram Milling Machine |
||
Descrizione del prodotto
Fresatrice ginocchio tipa di tornitura della ram della testa rotatoria universale X6242 e da vendere
Presentazione del prodotto
La fresatrice ginocchio tipa della testa rotatoria universale X6242 è basata su X6142 con un'aggiunta della trasmissione overarm e drived da un motore separato per migliorare la prestazione della macchina. Come fresatrice universale con la funzione di base della fresatrice e di può essere installata con una testa macinare rotatoria universale su overarm per lavorare come fresatrice verticale. La manica del fuso può abbassarsi su & verso cooperato con il movimento del worktable ed anche la perforazione, spillando e finire di alesare anche il foro propenso del trapano. Due fusi drived esclusivamente & inter bloccato.
Configurazione del prodotto
| Specifictions principali |
Unità |
X6232B | X6242 |
| Dimensione del Worktable | millimetro | 320×1320 | 420×1800 |
| Scanalature di T (N×W×D) | millimetro | 3×18×80 | 3×18×90 |
| Massimo portante del worktable | Chilogrammo | 500 | 800 |
|
Viaggio longitudinale (Manuale/potere) X |
millimetro | 800/780 | 1200/1180 |
| Viaggio trasversale (potere manuale) Y | millimetro | 300/280 | 360/350 |
|
viaggio verticale (Manuale/potere) Z |
millimetro | 410/400 | 470/450 |
| Angolo di Max.rotary del worktable | ±45° | ±45° | |
|
Fresatura orizzontale conicità del fuso |
7:24: 00/ISO50# | 7:24: 00/ISO50# | |
|
Fresatura orizzontale diametro del foro del fuso |
millimetro | Φ29 | Ø29 |
| Distanza fra il fronte di macinazione orizzontale del fuso e il worktable |
millimetro |
30 ~ 440 |
30 ~ 500 |
| Distanza fra il centro di macinazione orizzontale del fuso da armare |
millimetro |
155 |
201 |
| Fuso di macinazione orizzontale che sopporta diametro |
millimetro |
Ф100 |
Ф100 |
|
Fresatura verticale diametro del foro del fuso |
7:24 /ISO40# | 7:24 /ISO40# | |
|
Fresatura verticale conicità del fuso |
millimetro | Ф20 | Ф20 |
| Distanza fra il fronte verticale del fuso e il centro orizzontale del fuso |
millimetro |
15 ~ 95 |
60 ~ 140 |
| Diametro verticale del cuscinetto del fuso | millimetro | Ф95 | Ф95 |
| Distanza del movimento verticale del fuso | millimetro | 80 | 80 |
| Angolo rotatorio della testa di macinazione universale | 360° | 360° |
| Punti orizzontali di velocità di rotazione del mandrino | punti | 18 | 18 |
| Gamma di velocità di rotazione del mandrino orizzontale | RPM | 30 ~ 1500 | 30 ~ 1500 |
| Punti verticali di velocità di rotazione del mandrino | punti | 12 | 12 |
|
Velocità di rotazione del mandrino verticale gamma |
RPM | 52 ~ 1400 | 52 ~ 1400 |
| Punti di velocità di avanzamento | punti | 18 | 18 |
| Gamma di velocità di avanzamento: X longitudinale | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Incrocio Y | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Z verticale | mm/min | 5,7 ~ 280 | 8,3 ~ 410 |
| Gamma di velocità di avanzamento rapida: X longitudinale | mm/min | 2250 | 2400 |
| Incrocio Y | mm/min | 2250 | 2400 |
| Z verticale | mm/min | 844 | 900 |
| Potere del motore principale | Chilowatt | 7,5 | 11 |
| Velocità girante del motore principale | RPM | 960 | 960 |
| Potere del motore di alimentazione | Chilowatt | 1,5 | 3 |
|
Rotazione del motore di alimentazione velocità |
RPM | 960 | 1420 |
| Potere della pompa del refrigerante | Chilowatt | 0,12 | 0,12 |
|
Rotazione della pompa del refrigerante velocità |
L/min | 2760 | 2760 |
| Potere capo di macinazione verticale del motore | Chilowatt | 3 | 3 |
| Velocità girante di macinazione verticale della testa | RPM | 1420 | 1420 |
| Dimensione della macchina | millimetro |
2327×1792 ×2000 |
2522×2262 ×2210 |
| Peso della macchina | Chilogrammo | 3500 | 5300 |
Imballaggio del prodotto
Punti salienti del prodotto
