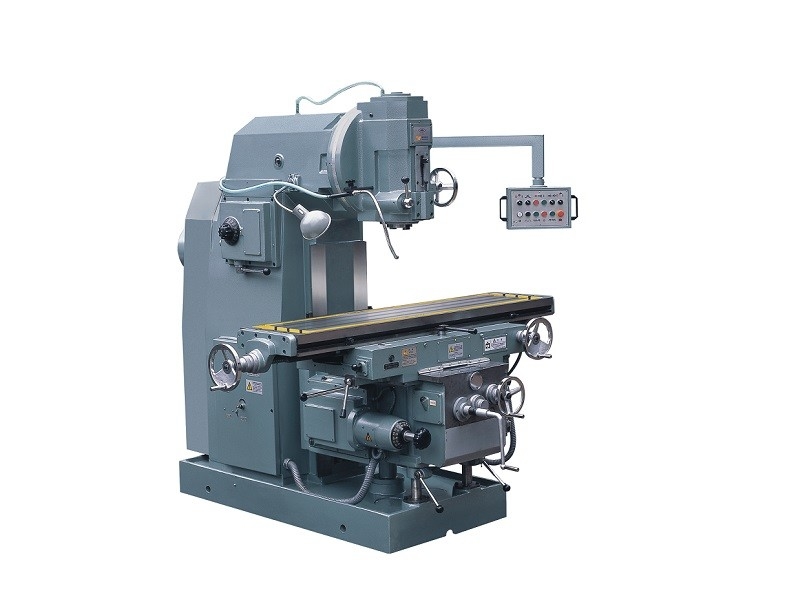

Tipo verticale fresatrice 11Kw 420x1800mm del ginocchio X5042
Dettagli del prodotto
| Nome di prodotto: | Tipo verticale fresatrice del ginocchio X5042 | Dimensione del Worktable: | 420x1800mm |
|---|---|---|---|
| Scanalature di T (N×W×D): | 3×18×90 millimetro | Massimo portante del worktable: | 800 chilogrammi |
| Viaggio longitudinale (manuale/potere) X: | 1200/1180 di millimetro | Viaggio trasversale (manuale/potere) Y: | 360/350 di millimetro |
| viaggio verticale (manuale/potere) Z: | 470/450 di millimetro | Potere del motore principale: | 11Kw |
| Dimensione della macchina: | 2522×2265×2432mm | Peso della macchina: | 4450kg |
| Evidenziare |
tipo fresatrice del ginocchio di 420x1800mm,Tipo fresatrice del ginocchio X5042,mulino verticale del ginocchio 11Kw |
||
Descrizione del prodotto
Tipo verticale fresatrice del ginocchio X5042
Presentazione del prodotto
Fresatrice verticale X5042, adatta a barra, wafer, angolo, fresa di conclusione e di formazione, aereo, pendio, elaborazione di angolo, della scanalatura e del bordo. Dopo l'installazione degli accessori di divisore su questi macchina utensile, possono anche macinando il pezzo in lavorazione quali l'ingranaggio, lo scrematore, la scanalatura a spirale, la ruota del tamburo e di camma, ecc., che è ampiamente usato nelle industrie lavoranti. Le parti delle macchine utensili che sono facili da indossare sono fornite di dispositivi di regolazione di spazio per assicurare l'accuratezza e la stabilità di lavoro delle macchine utensili. La macchina ha buon un meccanismo di collegamento del dispositivo di sicurezza, dell'alimentazione manuale e dell'alimentazione del motore. Ogni colpo è fornito di dispositivo di limite per assicurare la sicurezza degli operatori e delle macchine utensili.
Caratteristiche principali:
1. Il Worktable può girare ±45°, che può inoltre alimentazione automatica & alimentazione rapida dentro le 3 direzioni.
2. La testa di macinazione verticale è le diverse parti che filano la manica possono muoversi verticalmente dalla ruota della maniglia dalla destra.
3. La velocità di rotazione del mandrino è controllata dal singolo manubrio con 20 punti.
4. Il cambio d'alimentazione è installato su sinistra della base del worktable, con il motore di alimentazione sulla parte posteriore per ottenere la velocità di 15 punti.
5. La scatola dell'operazione della velocità di alimentazione è appesa sul lato destro del worktable, che è simmetrico al cambio d'alimentazione, fa il movimento differente del worktable.
6. I binari di guida principali della macchina sono tipo rettangolare con le misure resistenti all'uso per tenere l'alta precisione.
7. Con alto potere del fuso & l'ampia gamma di velocità, la macchina può fare la fresatura ad alta velocità con gli strumenti duri della lega.
8. La macchina può fare lavorare resistente con la buona rigidità.
9. Installato con il sistema completo di lubrificazione & di raffreddamento.
Configurazione del prodotto
| Specifictions principali | Unità | X5030C | X5036 | X5042 |
| Dimensione del Worktable | millimetro | 300×1250 | 360×1600 | 420×1800 |
| Scanalature di T (N×W×D) | millimetro | 3×14×63 | 3×18×80 | 3×18×90 |
| Massimo portante del worktable | Chilogrammo | 250 | 500 | 800 |
| Viaggio longitudinale (manuale/potere) X | millimetro | 800 | 1020/1000 | 1200/1180 |
| Viaggio trasversale (manuale/potere) Y | millimetro | 265 | 300/280 | 360/350 |
| viaggio verticale (manuale/potere) Z | millimetro | 410 | 410/400 | 470/450 |
| Angolo di Max.rotary della testa di macinazione verticale | ±45° | ±45° | ±45° | |
| Diametro del supporto conico | millimetro | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Distanza fra il centro del fuso e la guida di scorrimento verticale | millimetro | 290 | 380 | 450 |
| Distanza fra il centro del worktable e la guida di scorrimento verticale | millimetro | 152 ~ 417 | 235 ~ 535 | 275 ~ 655 |
| Distanza fra il naso del fuso e la superficie del worktable | millimetro | 60 ~ 470 | 60 ~ 460 | 40 ~ 510 |
| Conicità del foro del fuso | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| Viaggio della spoletta del fuso | millimetro | 70 | 75 | 85 |
| Punti di velocità di rotazione del mandrino | punti | 12 | 18 | 18 |
| Gamma di velocità di rotazione del mandrino | r/min | 35 ~ 1600 | 30 ~ 1500 | 30 ~ 1500 |
| Punti di velocità di avanzamento | punti | 12 | 18 | 18 |
|
Gamma di velocità di avanzamento (X/Y/Z) |
millimetro min |
15 ~ 800 15 ~ 800 6 ~ 270 |
15 ~ 750 15 ~ 750 5,7 ~ 280 |
22 ~ 1100 22 ~ 1100 8,3 ~ 410 |
| Gamma di velocità di avanzamento rapida (X/Y/Z) |
millimetro min |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Potere del motore principale | Chilowatt | 4 | 7,5 | 11 |
| Potere del motore di alimentazione | Chilowatt | 0,75 | 1,5 | 3 |
| Dimensione della macchina | millimetro | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Dimensione del pacchetto | millimetro | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Peso della macchina | Chilogrammo | 1800 | 3370 | 4450 |
| Frequenza di tensione | V/Hz | 380/50 | 380/50 | 380/50 |
