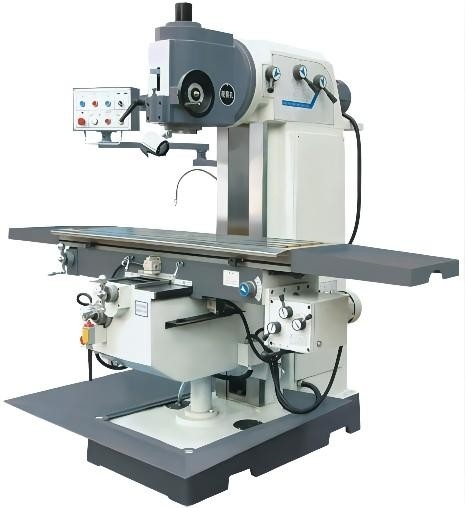

Tipo manuale verticale del ginocchio dell'universale X5036 della fresatrice 360x1600mm
Dettagli del prodotto
| Nome di prodotto: | Fresatrice ginocchio tipa verticale X5036 | Dimensione del Worktable: | 360x1600mm |
|---|---|---|---|
| Scanalature di T (N×W×D): | 3×18×80 millimetro | Massimo portante del worktable: | 500 chilogrammi |
| Viaggio longitudinale (manuale/potere) X: | 1020/1000 di millimetro | Viaggio trasversale (manuale/potere) Y: | 300/280 di millimetro |
| viaggio verticale (manuale/potere) Z: | 410/400 di millimetro | Potere del motore principale: | 7,5 chilowatt |
| Dimensione della macchina: | 2307×2067×2096mm | Peso della macchina: | 3370kg |
| Evidenziare |
Tipo fresatrice del ginocchio X5036,tipo fresatrice del ginocchio di 360x1600mm,Fresatrice manuale universale del ginocchio |
||
Descrizione del prodotto
Tipo verticale manuale universale produttore del ginocchio X5036 della fresatrice
Presentazione del prodotto
La fresatrice ginocchio tipa verticale X5036 è una macchina per tutti gli usi che può essere utilizzata nella vasta gamma. Montato con il fronte, le frese cilindriche, laterali, smussate e formate, la macchina è adatte da elaborare i pezzi da lavorare differenti. Fornito di accessori facoltativi, quali la tavola rotante ed il divisore, la macchina può essere applicabile all'elaborazione versatile. È una macchina utensile ideale per lavorare il processo a macchina, maintenance& che toolmaking.
Configurazione del prodotto
| Specifictions principali | Unità | X5030C | X5036 | X5042 |
| Dimensione del Worktable | millimetro | 300×1250 | 360×1600 | 420×1800 |
| Scanalature di T (N×W×D) | millimetro | 3×14×63 | 3×18×80 | 3×18×90 |
| Massimo portante del worktable | Chilogrammo | 250 | 500 | 800 |
| Viaggio longitudinale (manuale/potere) X | millimetro | 800 | 1020/1000 | 1200/1180 |
| Viaggio trasversale (manuale/potere) Y | millimetro | 265 | 300/280 | 360/350 |
| viaggio verticale (manuale/potere) Z | millimetro | 410 | 410/400 | 470/450 |
| Angolo di Max.rotary della testa di macinazione verticale | ±45° | ±45° | ±45° | |
| Diametro del supporto conico | millimetro | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Distanza fra il centro del fuso e la guida di scorrimento verticale | millimetro | 290 | 380 | 450 |
| Distanza fra il centro del worktable e la guida di scorrimento verticale | millimetro | 152 ~ 417 | 235 ~ 535 | 275 ~ 655 |
| Distanza fra il naso del fuso e la superficie del worktable | millimetro | 60 ~ 470 | 60 ~ 460 | 40 ~ 510 |
| Conicità del foro del fuso | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| Viaggio della spoletta del fuso | millimetro | 70 | 75 | 85 |
| Punti di velocità di rotazione del mandrino | punti | 12 | 18 | 18 |
| Gamma di velocità di rotazione del mandrino | r/min | 35 ~ 1600 | 30 ~ 1500 | 30 ~ 1500 |
| Punti di velocità di avanzamento | punti | 12 | 18 | 18 |
|
Gamma di velocità di avanzamento (X/Y/Z) |
millimetro min |
15 ~ 800 15 ~ 800 6 ~ 270 |
15 ~ 750 15 ~ 750 5,7 ~ 280 |
22 ~ 1100 22 ~ 1100 8,3 ~ 410 |
| Gamma di velocità di avanzamento rapida (X/Y/Z) |
millimetro min |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Potere del motore principale | Chilowatt | 4 | 7,5 | 11 |
| Potere del motore di alimentazione | Chilowatt | 0,75 | 1,5 | 3 |
| Dimensione della macchina | millimetro | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Dimensione del pacchetto | millimetro | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Peso della macchina | Chilogrammo | 1800 | 3370 | 4450 |
| Frequenza di tensione | V/Hz | 380/50 | 380/50 | 380/50 |
FAQ
Q1. Come posso ottenere una citazione?
A. Leave noi massaggio con i vostri requements e noi dell'acquisto vi risponderà APPENA POSSIBILE. E potete contattarci direttamente per il responsabile o il telefono commerciale.
Q2. Potete fornire la macchina su misura o SPM (macchina di scopo speciale)?
A. Sì, forniamo le soluzioni astute di CNC per il nostro cliente, per aumentare l'efficienza.
Q3. Potete organizzare l'addestramento per le macchine di CNC dell'operazione?
A. Sì, l'addestramento libero nella nostra fabbrica è disponibile.
Q4. Come circa il vostro prezzo?
A. Send me dettagli circa di cui avete bisogno, otterrete il migliore prezzo in Cina. Il prezzo è competitivo sopra il mondo.
Q5. Che cosa è i vostri termini di garanzia?
A. Forniremo una sostituzione per le parti che risultano essere difettose per un periodo di 12 mesi, cominciante sulla polizza della macchina della data di carico. La garanzia estesa è disponibile ai tempi dell'acquisto.
Q6. Che cosa è il termine di consegna e che cosa è il pacchetto?
A. Normally il termine di consegna è dei circa 30-45 giorni. Tutte le nostre macchine di CNC sono imballate con il pacchetto degno del mare.
