Tipo verticale universale del ginocchio di rigidità X5030C della fresatrice alto
Dettagli del prodotto
| Nome di prodotto: | Fresatrice ginocchio tipa verticale di X5030C | Dimensione del Worktable: | 300x1250mm |
|---|---|---|---|
| Scanalature di T (N×W×D): | 3×14×63 millimetro | Massimo portante del worktable: | 250 chilogrammi |
| Viaggio longitudinale (manuale/potere) X: | 800 millimetri | Viaggio trasversale (manuale/potere) Y: | 265 millimetri |
| viaggio verticale (manuale/potere) Z: | 410 millimetri | Potere del motore principale: | 4 chilowatt |
| Dimensione della macchina: | 1750×1500×1800mm | Peso della macchina: | 1800kg |
| Evidenziare |
Alto tipo fresatrice del ginocchio di rigidità,Tipo fresatrice del ginocchio di X5030C,Fresatrice verticale universale del ginocchio |
||
Descrizione del prodotto

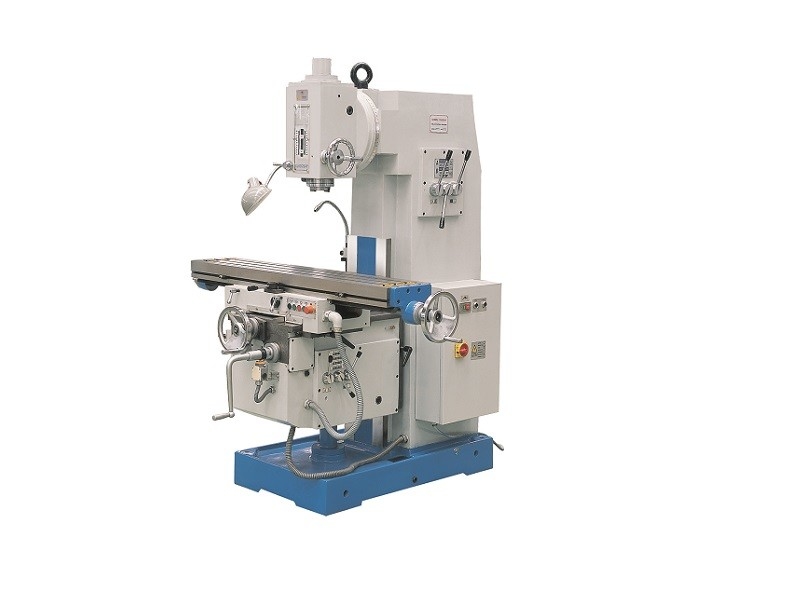

Fresatrice ginocchio tipa verticale dell'alto universale di rigidità X5030C
Presentazione del prodotto
La fresatrice verticale del ginocchio di X5030C è una macchina utensile versatile con una vasta gamma di usi. La macchina è fornita delle frese piane, delle frese cilindriche, delle frese laterali, delle frese oblique e della formazione delle frese, che sono adatte ad elaborare i pezzi in lavorazione differenti. Fornito di accessori facoltativi, la macchina può applicarsi a varia elaborazione. Il cambio dell'albero primario è lubrificato da una pompa cicloidale per assicurare che gli ingranaggi bene siano raffreddati e lubrificati. Tutte le paia della vite delle rotaie e della palla dell'alimentazione centralmente sono lubrificate dai lubrificatori manuali.
Configurazione del prodotto
| Specifictions principali | Unità | X5030C | X5036 | X5042 |
| Dimensione del Worktable | millimetro | 300×1250 | 360×1600 | 420×1800 |
| Scanalature di T (N×W×D) | millimetro | 3×14×63 | 3×18×80 | 3×18×90 |
| Massimo portante del worktable | Chilogrammo | 250 | 500 | 800 |
| Viaggio longitudinale (manuale/potere) X | millimetro | 800 | 1020/1000 | 1200/1180 |
| Viaggio trasversale (manuale/potere) Y | millimetro | 265 | 300/280 | 360/350 |
| viaggio verticale (manuale/potere) Z | millimetro | 410 | 410/400 | 470/450 |
| Angolo di Max.rotary della testa di macinazione verticale | ±45° | ±45° | ±45° | |
| Diametro del supporto conico | millimetro | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Distanza fra il centro del fuso e la guida di scorrimento verticale | millimetro | 290 | 380 | 450 |
| Distanza fra il centro del worktable e la guida di scorrimento verticale | millimetro | 152 ~ 417 | 235 ~ 535 | 275 ~ 655 |
| Distanza fra il naso del fuso e la superficie del worktable | millimetro | 60 ~ 470 | 60 ~ 460 | 40 ~ 510 |
| Conicità del foro del fuso | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| Viaggio della spoletta del fuso | millimetro | 70 | 75 | 85 |
| Punti di velocità di rotazione del mandrino | punti | 12 | 18 | 18 |
| Gamma di velocità di rotazione del mandrino | r/min | 35 ~ 1600 | 30 ~ 1500 | 30 ~ 1500 |
| Punti di velocità di avanzamento | punti | 12 | 18 | 18 |
|
Gamma di velocità di avanzamento (X/Y/Z) |
millimetro min |
15 ~ 800 15 ~ 800 6 ~ 270 |
15 ~ 750 15 ~ 750 5,7 ~ 280 |
22 ~ 1100 22 ~ 1100 8,3 ~ 410 |
| Gamma di velocità di avanzamento rapida (X/Y/Z) |
millimetro min |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Potere del motore principale | Chilowatt | 4 | 7,5 | 11 |
| Potere del motore di alimentazione | Chilowatt | 0,75 | 1,5 | 3 |
| Dimensione della macchina | millimetro | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Dimensione del pacchetto | millimetro | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Peso della macchina | Chilogrammo | 1800 | 3370 | 4450 |
| Frequenza di tensione | V/Hz | 380/50 | 380/50 | 380/50 |
