Luogo di origine:
La Cina
Marca:
HD M&E
Certificazione:
ISO certification
Numero di modello:
X5032B
Video

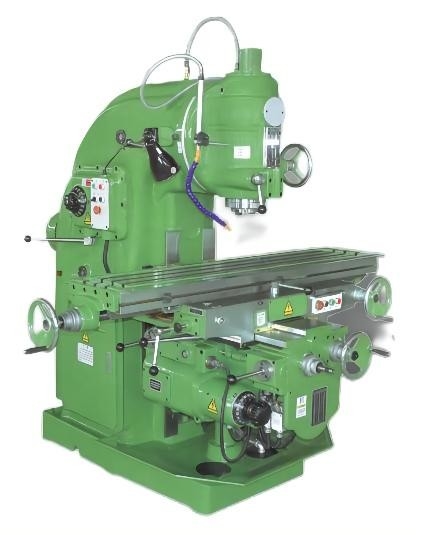

Fresatrice universale ginocchio tipa verticale del metallo della fresatrice di X5032B
Presentazione del prodotto
La fresatrice ginocchio tipa verticale di X5032B è una macchina per tutti gli usi che può essere utilizzata nella vasta gamma. Montato con il fronte, le frese cilindriche, laterali, smussate e formate, la macchina è adatte da elaborare i pezzi da lavorare differenti. Fornito di accessori facoltativi, quali la tavola rotante ed il divisore, la macchina può essere applicabile all'elaborazione versatile. È una macchina utensile ideale per lavorare il processo a macchina, maintenance& che toolmaking.
Caratteristiche principali:
1. Il Worktable può girare ±45°, che può inoltre alimentazione automatica & alimentazione rapida dentro le 3 direzioni.
2. la testa di macinazione di verticale è le diverse parti che filano la manica possono muoversi verticalmente dalla ruota della maniglia dalla destra.
3. la velocità di rotazione del mandrino è controllata dal singolo manubrio con 20 punti.
4. il cambio d'alimentazione è installato su sinistra della base del worktable, con il motore di alimentazione sulla parte posteriore per ottenere la velocità di 15 punti.
5. la scatola dell'operazione della velocità di alimentazione è appesa sul lato destro del worktable, che è simmetrico al cambio d'alimentazione, fa il movimento differente del worktable.
6. i binari di guida principali della macchina sono tipo rettangolare con le misure resistenti all'uso per tenere l'alta precisione.
7. Con alto potere del fuso & l'ampia gamma di velocità, la macchina può fare la fresatura ad alta velocità con gli strumenti duri della lega.
8. La macchina può fare lavorare resistente con la buona rigidità.
9. installato con il sistema completo di lubrificazione & di raffreddamento.
Configurazione del prodotto
| Specifictions principali | Unità | X5025B | X5032B |
| Dimensione del Worktable | millimetro | 250×1100 | 320×1320 |
| Scanalature di T (N×W×D) | millimetro | 3×14×63 | 3×18×80 |
| Massimo portante del worktable | Chilogrammo | 250 | 500 |
| Viaggio longitudinale (manuale/potere) X | millimetro | 720 | 800/780 |
| Viaggio trasversale (manuale/potere) Y | millimetro | 270 | 300/280 |
| viaggio verticale (manuale/potere) Z | millimetro | 410 | 410/400 |
| Angolo di Max.rotary della testa di macinazione verticale | ±45° | ±45° | |
| Diametro del supporto conico | millimetro | Ф22, Ф27 | Ф32 Ф40 |
| Distanza fra il centro del fuso e la guida di scorrimento verticale | millimetro | 290 | 380 |
| Distanza fra il centro del worktable e la guida di scorrimento verticale | millimetro | 160-430 | 235 ~ 535 |
| Distanza fra il naso del fuso e la superficie del worktable | millimetro | 60 ~ 470 | 60 ~ 460 |
| Conicità del foro del fuso | 7:24 NO: 40 | 7:24 No.50 | |
| Viaggio della spoletta del fuso | millimetro | / | 75 |
| Punti di velocità di rotazione del mandrino | punti | 12 | 18 |
| Gamma di velocità di rotazione del mandrino | r/min | 35 ~ 1600 | 30 ~ 1500 |
| Punti di velocità di avanzamento | punti | 12 | 18 |
|
Gamma di velocità di avanzamento (X/Y/Z) |
millimetro min |
12 ~ 560 12 ~ 560 5 ~ 226 |
15 ~ 750 15 ~ 750 5,7 ~ 280 |
| Gamma di velocità di avanzamento rapida (X/Y/Z) |
millimetro min |
1780/1780/720 | 2250/2250/844 |
| Potere del motore principale | Chilowatt | 4 | 7,5 |
| Potere del motore di alimentazione | Chilowatt | 0,75 | 1,5 |
| Dimensione della macchina | millimetro | 1670/1350/1800 | 2307/1707/2096 |
| Dimensione del pacchetto | millimetro | 1660/1570/2180 | 2200/1770/2270 |
| Peso della macchina | Chilogrammo | 1800 | 3200 |
| Frequenza di tensione | V/Hz | 380/50 | 380/50 |
FAQ
1. Che cosa è la vostre quantità e garanzia di ordine minimo?
: MOQ è uno messo e la garanzia è di un anno.
sistema di CNC 2.What usate?
: FANUC, SIEMENS, MISTSUBISHI, LNC, SYNETC, GSK, ecc. Dipende dalla vostra scelta.
3.When è il termine di consegna?
: Macchine convenzionali, la consegna poi in 30-45 giorni lavorativi dopo abbiamo ricevuto il vostro deposito, se alcune macchine speciali saranno alcuna longer.we vi daranno la risposta di conseguenza.
4.How posso scegliere le macchine più adatte?
: Prego conosciamo la vostra dimensione lavorante della macchina o della domanda, possiamo scegliere il migliore modello per voi, o potete scegliere il modello esatto da solo. Potete anche inviarci i prodotti che disegnano, noi sceglierete le macchine più adatte per voi.
5. Che cosa è i vostri termini commerciali?
: La CATENA DELL'OROLOGIO, CFR, il CIF o altri termini sono tutti accettabili.
6. Che cosa è i termini di pagamento?
: T/T, pagamento iniziale di 30% quando ordine, pagamento dell'equilibrio di 70% prima della spedizione;
LC irrevocabile a vista.
