Mulino di macinazione verticale del ginocchio di CNC di asse di alta precisione 3 della macchina di CNC Xk5042
Dettagli del prodotto
| Nome di prodotto: | FRESATRICE DI CNC XK5042 | Dimensione del Worktable: | 420×1800 millimetro |
|---|---|---|---|
| Scanalatura di T (N×W×D): | 3×18×100 millimetro | Massimo portante del worktable: | 750 chilogrammi |
| Viaggio di Longitudianl del worktable (ascissa): | 1100 millimetri | Viaggio trasversale del worktable (asse y): | 400 millimetri |
| Viaggio verticale del worktable (asse di Z): | 375 millimetri | Potere del motore principale: | 11 chilowatt |
| Dimensione della macchina: | 2500×2600×2300 millimetro | Peso della macchina: | 5100 chilogrammi |
| Evidenziare |
Macchina di macinazione verticale di CNC di alta precisione,Macchina di macinazione verticale di CNC Xk5042,Mulino del ginocchio di CNC di asse di alta precisione 3 |
||
Descrizione del prodotto

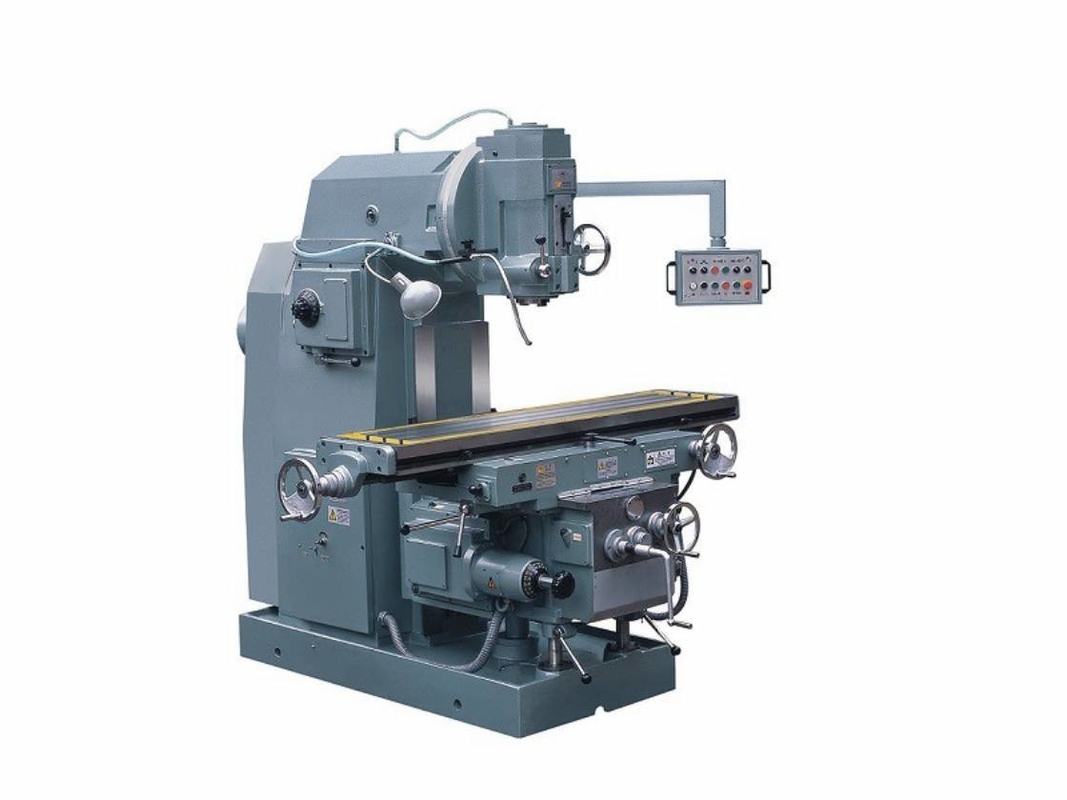

FRESATRICE Ginocchio tipa di CNC della fresatrice XK5042 di alta precisione
Presentazione del prodotto
Fresatrice verticale di CNC XK5042, con alta rigidità strutturale e stabilità accurata. Fornito del sistema di CNC di rendimento elevato, può realizzare la X, Y, alimentazione del legame di coordinata z. La macchina ha le funzioni complete, l'alto livello di automazione, l'operazione facile e prestazione affidabile. Questa macchina utensile è adatta ad elaborare varia forma complessa, alta precisione delle parti del singolo e la produzione in serie, quale camma, campione, muore, si arca scanalatura, ecc… Ampiamente usato nelle industrie lavoranti.
Configurazione del prodotto
| Oggetto | Unità | XK5046 | XK5042 |
| Dimensione del Worktable | millimetro | 460×2000 | 420×1800 |
| Scanalatura di T (N×W×D) | millimetro | 3×18×100 | 3×18×100 |
| Massimo portante del worktable | Chilogrammo | 750 | 750 |
| Viaggio di Longitudianl del worktable (ascissa) | millimetro | 1400 | 1100 |
| Viaggio trasversale del worktable (Asse y) |
millimetro | 400 | 400 |
| Viaggio verticale del worktable (Asse di Z) |
millimetro | 375 | 375 |
| Conicità del foro del fuso | 7:24 No.50 | 7:24 No.50 | |
| Diametro del supporto conico | millimetro | ||
| Viaggio massimo della spoletta del fuso | millimetro | 85 | 85 |
| Distanza fra l'estremità del fuso e la superficie del worktable | millimetro | 125~500 | 125 ~ 500 |
| Distanza fra il binario di guida verticale per filare centro | millimetro | 520 | 520 |
| Distanza fra il binario di guida verticale e il centro del worktalbe | millimetro | 320 ~ 720 | 350 ~ 750 |
| Distanza dal fuso centro da armare |
millimetro | / | / |
| Punti di velocità di rotazione del mandrino | strps | 18 | 18 |
| Gamma di velocità di rotazione del mandrino | r/min | 30 ~ 1500 | 30 ~ 1500 |
| Potere del motore principale | Chilowatt | 11 | 11 |
| Velocità girante del motore principale | r/min | 960 | 960 |
| Gamma di velocità di avanzamento: X/Y/Z longitudinale |
mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 1000 | 5 ~ 1000 | |
| Gamma di velocità di avanzamento rapida: X longitudinale | mm/min | 4000 | 4000 |
| Incrocio Y | mm/min | 3000 | 3000 |
| Z verticale | mm/min | 2000 | 2000 |
| Precisione di posizionamento | millimetro | 0.025/300 | 0.025/300 |
| Riposizionamento dell'accuratezza | millimetro | 0,015 | 0,015 |
| Dimensione della macchina | millimetro | 2250×2260×2300 | 2500×2600×2300 |
| Peso della macchina | Chilogrammo | 5500 | 5100 |
Punti salienti del prodotto
