Luogo di origine:
La Cina
Marca:
HD M&E
Certificazione:
ISO certification
Numero di modello:
XK5046
Video

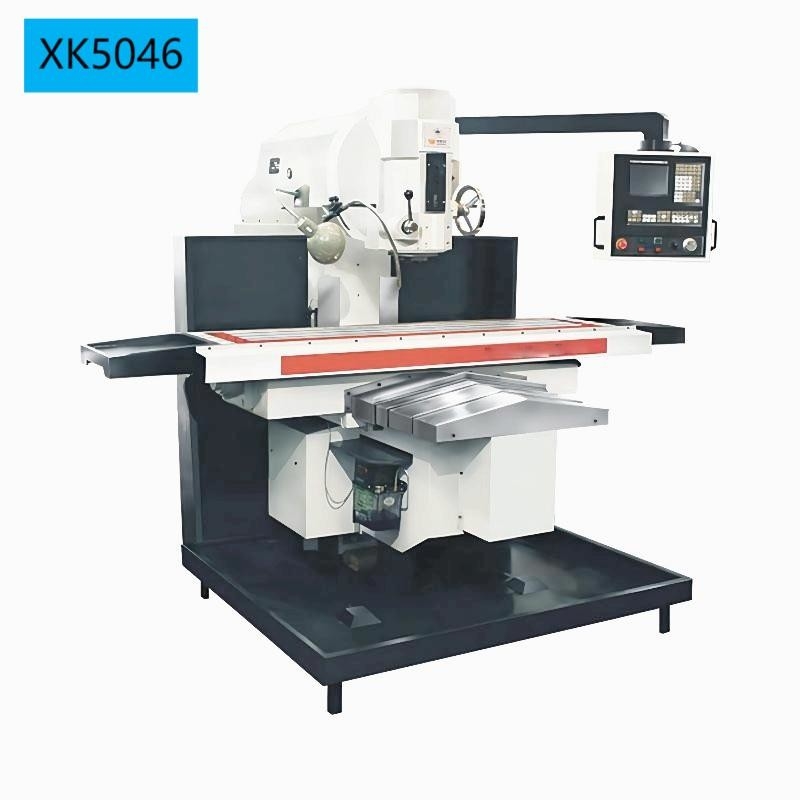

FRESATRICE Ginocchio tipa di CNC della fresatrice XK5046
Presentazione del prodotto
XK5046 è un tipo verticale fresatrice del ginocchio di CNC, con alte rigidità ed accuratezza. La X, Y, asse di Z può fare l'elaborazione del legame.
Configurazione del prodotto
| Oggetto | Unità | XK5046 | XK5042 |
| Dimensione del Worktable | millimetro | 460×2000 | 420×1800 |
| Scanalatura di T (N×W×D) | millimetro | 3×18×100 | 3×18×100 |
| Massimo portante del worktable | Chilogrammo | 750 | 750 |
| Viaggio di Longitudianl del worktable (ascissa) | millimetro | 1400 | 1100 |
| Viaggio trasversale del worktable (Asse y) |
millimetro | 400 | 400 |
| Viaggio verticale del worktable (Asse di Z) |
millimetro | 375 | 375 |
| Conicità del foro del fuso | 7:24 No.50 | 7:24 No.50 | |
| Diametro del supporto conico | millimetro | ||
| Viaggio massimo della spoletta del fuso | millimetro | 85 | 85 |
| Distanza fra l'estremità del fuso e la superficie del worktable | millimetro | 125~500 | 125 ~ 500 |
| Distanza fra il binario di guida verticale per filare centro | millimetro | 520 | 520 |
| Distanza fra il binario di guida verticale e il centro del worktalbe | millimetro | 320 ~ 720 | 350 ~ 750 |
| Distanza dal fuso centro da armare |
millimetro | / | / |
| Punti di velocità di rotazione del mandrino | strps | 18 | 18 |
| Gamma di velocità di rotazione del mandrino | r/min | 30 ~ 1500 | 30 ~ 1500 |
| Potere del motore principale | Chilowatt | 11 | 11 |
| Velocità girante del motore principale | r/min | 960 | 960 |
| Gamma di velocità di avanzamento: X/Y/Z longitudinale |
mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 1000 | 5 ~ 1000 | |
| Gamma di velocità di avanzamento rapida: X longitudinale | mm/min | 4000 | 4000 |
| Incrocio Y | mm/min | 3000 | 3000 |
| Z verticale | mm/min | 2000 | 2000 |
| Precisione di posizionamento | millimetro | 0.025/300 | 0.025/300 |
| Riposizionamento dell'accuratezza | millimetro | 0,015 | 0,015 |
| Dimensione della macchina | millimetro | 2250×2260×2300 | 2500×2600×2300 |
| Peso della macchina | Chilogrammo | 5500 | 5100 |
