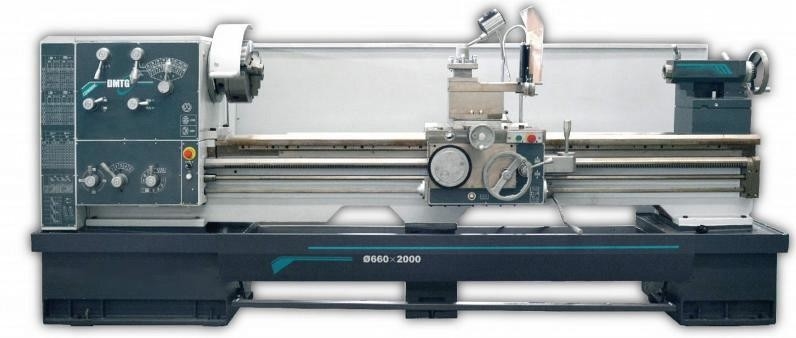

Metallo che gira la macchina universale 1700 giri/min. Tornos CDS6156C CDS6256C del tornio
Dettagli del prodotto
| Nome di prodotto: | Macchina orizzontale del tornio di CDS6156C/CDS6256C utilizzata per vari processi di giro | Diametro massimo dell'oscillazione sopra il letto: | Ø560mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø350mm | Diametro di Max.swing nella lacuna: | —/Ø800mm |
| Lunghezza massima del pezzo in lavorazione: | 750/1000/1500/2000/3000mm | Lunghezza di taglio massima: | 700/950/1450/1950/2950mm |
| Foro di fuso: | Ø105 (barra permissibile diameter≤Ø103) millimetro | Gamme di velocità di rotazione del mandrino: | 26-1700 (16 velocità) RPM |
| Potere del motore mandrino: | 7,5 (10 HP) chilowatt | Diametro della spoletta della contropunta: | Ø75mm |
| Evidenziare |
Macchina universale del tornio di Tornos,Macchina universale del tornio di 1700 giri/min.,Macchina del tornio per metalli di Tornos |
||
Descrizione del prodotto
Metallo della macchina del tornio di CDS6156C/CDS6256C/universale universali di tornos
Presentazione del prodotto
I torni comuni di serie di CDS-C possono essere utilizzati per tutti i tipi di giro dell'elaborazione, come: il cilindro interno ed esterno, fronte dell'estremità, affusola le parti di giro; I torni sellati possono essere utilizzati per il giro il diametro grande o delle parti deformi. Secondo la richiesta del cliente, forniamo macchine utensili di pollice o metriche del filo per completare la tornitura dei fili metrici, di pollice, del modulo e del diametro del passo. Perforazione completa, lavoro perforando, foggiare a coppa ed altro.
Caratteristiche principali
1. Il corpo di macchina casted con ghisa ad alta resistenza e la ferrovia di guida del letto della macchina adotta una disposizione a forma di montagna e piana della ferrovia di guida.
La grande sezione portante, quindi, ha buon assorbimento di scossa e di rigidità, che può assicurare il taglio di alta precisione.
2. La frizione di piatto meccanica di attrito è utilizzata nella scatola dell'albero primario di macchina utensile: attraverso la leva di comando, non c'è necessità di cambiare la velocità del motore
E fermi il motore può realizzare che il cambiamento di velocità di rotazione del mandrino, la fermata, invertire e la scatola del fuso è costretto per lubrificare.
3. portautensile meccanico di Alto-rigidità con alta affidabilità.
4. Il tipo di filo può essere cambiato cambiando la posizione della maniglia della scatola dell'alimentazione di macchina utensile.
| Configurazioni standard | |
| mandrino 3-Jaw | copertura della madrevite |
| Centro fisso della contropunta | portautensile 4-way |
| Freno a pedale | Borsa degli arnesi standard |
| Lunetta fissa (≥1500mm disponibili) | |
| Lunetta mobile (≥1500mm disponibili) | |
| Configurazioni facoltative | ||
| mandrino 4-Jaw | Portautensile trasformista | |
| Guardia di Chuck | Guardia del portautensile | |
| Parafango posteriore | Centro in tensione della contropunta | |
| Disco | Quadrante del filo | |
| Piatto dell'azionamento | collegamento di Conicità-tornitura | |
| DRO | Fermata del trasporto | |
| Cuscinetti regolabili | Bulloni d'ancoraggio |
|
| Centro del fuso e manica concentrare | ||
| Resto costante del rest&Follow (≤1000mm disponibili) | ||
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| specificazione | ||||||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø500 | Ø560 | Ø660 | ||||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø290 | Ø350 | Ø440 | ||||
| Diametro di Max.swing nella lacuna | millimetro | — | Ø760 | — | Ø800 | — | Ø870 | |
| Lunghezza nella lacuna | millimetro | — | 280 | — | 280 | — | 280 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 750/1000/1500/2000/3000 | ||||||
| Lunghezza di taglio massima | millimetro | 700/950/1450/1950/2950 | ||||||
| Fuso | ||||||||
| naso del fuso | D8 | |||||||
| Foro di fuso | millimetro | Ø105 (diametro permissibile ≤Ø103 della barra) | ||||||
| Dimensione di Chuck | millimetro | Ø315 | ||||||
| Conicità del foro di fuso | 110 mm/1: 20 | |||||||
| Coppia di torsione di Max.Spindle | Nanometro | 1100 | ||||||
| Gamme di velocità di rotazione del mandrino | RPM | 26-1700 (16 velocità) | ||||||
| Altezza del centro del fuso | millimetro | 250 | 280 | 325 | ||||
| Potere del motore mandrino | chilowatt | 7,5 (10 HP) | ||||||
| Contropunta | ||||||||
| Diametro della spoletta della contropunta | millimetro | Ø75 | ||||||
| Viaggio della spoletta della contropunta | millimetro | 150 | ||||||
| Conicità della spoletta della contropunta | La TA No.5 | |||||||
| Feeds&Threads (vite metrica del *inch della vite) | ||||||||
| Alimentazione longitudinale | 0.044-1.48〜 *0.044 0,148 in/rpm (45 generi) di mm/rpm (45 generi) | |||||||
| Alimentazione trasversale | 0.022~0.74mm/rpm (45 generi) *0.031-0.092 in/rpm (45 generi) | |||||||
| Fili metrici | millimetro | 0.5-80 (73 generi di generi *53) | ||||||
| Fili modulari | millimetro | 0.5-40 (45 generi di generi *66) | ||||||
| Fili di pollice | TPI | 7/16-80 (47 generi di generi *47) | ||||||
| Fili Diametral del passo | DP | 7/8~160 (47 generi di generi *48) | ||||||
| Portautensile | ||||||||
| Dimensione dello stinco di Max.tool | millimetro | 25X25 | ||||||
| Viaggio dello scorrevole superiore | millimetro | 150 | ||||||
| dimensioni della macchina (L*W*H) |
millimetro | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Peso della macchina | chilogrammo | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Imballaggio
FAQ
Q1.How per inviare la mia indagine?
Potete contattarci dal email, telefonata, messaggio (che cosa è APP, chiacchieriamo, Skype).
Q2. quanto tempo posso ottenere le risposte dopo l'indagine?
Vi risponderemo all'interno di 6hours nel giorno lavorativo.
Tempo di Q3.Delivery
L'ordine delle macchine prende i 30-45 giorni dopo che il pagamento del deposito ha ricevuto. Prego vendite di indagine.
Q4.What è il pacchetto? È adatto a spedizione?
La macchina è dal panno impermeabile al coperto a. Ed essere imballato dalla norma ha esportato la cassa di legno con il piede d'acciaio. È molto forte per trasporto d'oltremare.
Termine di Q5.Payment
30% da T/T come acconto, equilibrio 70% da T/T prima della consegna. Se altri termini di pagamento, noi possono discutere. Benvenuto alle vendite di indagine.
Q6. quanto tempo è la garanzia per le macchine?
La garanzia delle macchine è 12 mesi dopo che ricevono le merci. nel tempo della garanzia, possiamo fornire le nuove parti libere per cambiare.
Q7.Can voi costruire per venire al nostro posto ad aiutare con l'installazione & la commissione della macchina?
Sì, i nostri ingegneri sono a disposizione per viaggiare al vostro posto. I biglietti & la sistemazione rotondi di volo saranno al vostro costo.
Q8. Se non posso sapere funzionare. Può il vostro ingegnere aiutarmi a programmare bene sulla macchina?
Sicuro. Potete fornire il vostro campione dettagliato drawing.engineer potete programmare bene sulla macchina. O in alcune macchine, metteremo nel U-disco del video dell'operazione per aiutarvi.
