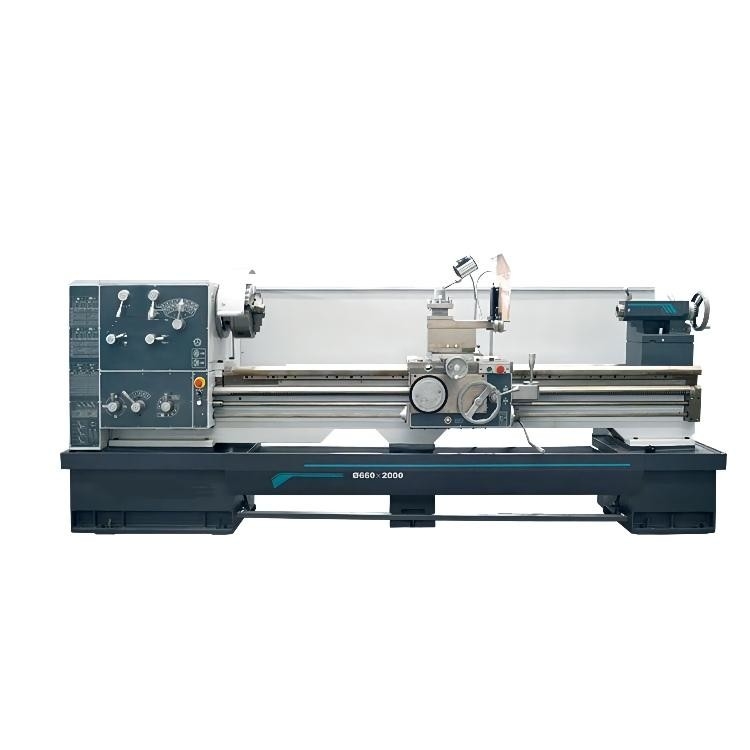

Tornio convenzionale del banco del metallo della macchina CDS6166B CDS6266B del tornio di Dalian
Dettagli del prodotto
| Nome di prodotto: | Macchina orizzontale del tornio di CDS6166B/CDS6266B | Diametro massimo dell'oscillazione sopra il letto: | Ø660mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø440mm | Diametro di Max.swing nella lacuna: | —/Ø870mm |
| Lunghezza massima del pezzo in lavorazione: | 750/1000/1500/2000/3000mm | Lunghezza di taglio massima: | 700/950/1450/1950/2950mm |
| Foro di fuso: | Ø82 (barra permissibile diameter≤Ø80) millimetro | Gamme di velocità di rotazione del mandrino: | 26-2000 (16 velocità) RPM |
| Potere del motore mandrino: | 7,5 (10 HP) chilowatt | Diametro della spoletta della contropunta: | Ø75mm |
| Evidenziare |
Macchina convenzionale del tornio di Dalian,Macchina del tornio di CDS6166B Dalian,Tornio del banco del metallo di CDS6266B |
||
Descrizione del prodotto
Tornio convenzionale del banco del metallo del tornio di CDS6166B/CDS6266B Cina Dalian da vendere
Presentazione del prodotto
1. tali macchine del tornio sono capaci di varie applicazioni di giro, pricipalmente usato per superficie cilindrica della conicità del fronte di O.D. e di identificazione ed altre parti che caratterizza la superficie girante.
2. tale macchina del tornio è adatta a fronte che gira, scanalante, separante, il perforazione e l'altri metrico popolare, pollice, modulo e filo diametral del passo.
3. tale macchina del tornio è perfettamente adatta a piccoli negozi di manutenzione dell'impianto di produzione e dell'apparecchio del valume e può lavorare una gamma a macchina di materiali, compreso l'acciaio, il ghisa ed i metalli non ferrosi.
Caratteristiche principali
1. Con il certificato del CE, con GAP;
2. Testa del fuso: D8;
3. Larghezza della ferrovia di guida: 394mm
4. Durezza della ferrovia di guida: HRC50, Depth1.5mm
5. Estinzione ad alta frequenza (durezza HRC50)

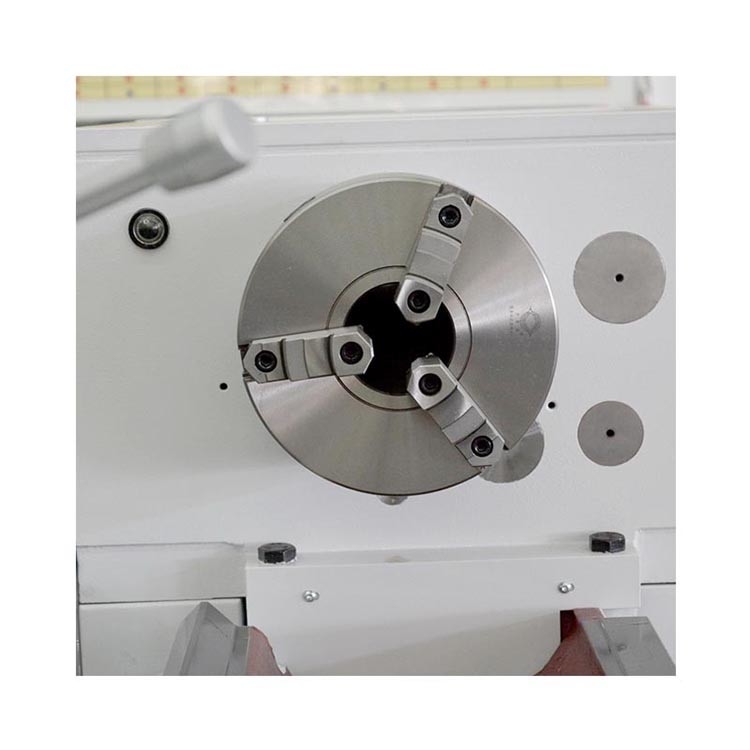

6. mandrino 3-jaw e un mandrino di 4 mandibole: Tipo coppia Direct

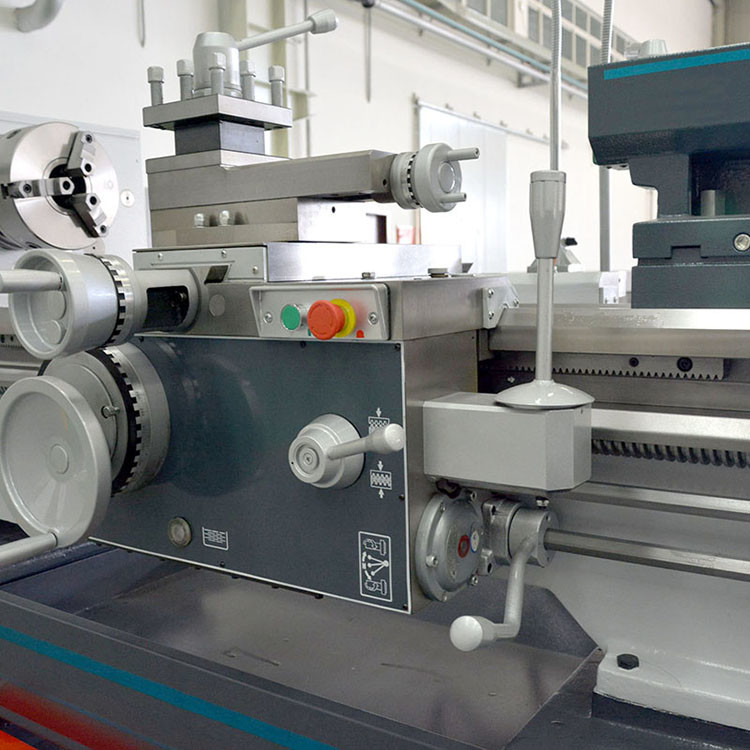

7. La macchina del tornio è fornita di ruota sinistra e di ruota di mano destra;
8. Con la frizione meccanica ed il frenaggio meccanico;
9. facoltativo: innesto elettromagnetico, DRO ecc.
| Configurazioni standard | |
| mandrino 3-Jaw | copertura della madrevite |
| Centro fisso della contropunta | portautensile 4-way |
| Freno a pedale | Borsa degli arnesi standard |
| Lunetta fissa (≥1500mm disponibili) | |
| Lunetta mobile (≥1500mm disponibili) | |
| Configurazioni facoltative | ||
| mandrino 4-Jaw | Portautensile trasformista | |
| Guardia di Chuck | Guardia del portautensile | |
| Parafango posteriore | Centro in tensione della contropunta | |
| Disco | Quadrante del filo | |
| Piatto dell'azionamento | collegamento di Conicità-tornitura | |
| DRO | Fermata del trasporto | |
| Cuscinetti regolabili | Bulloni d'ancoraggio |
|
| Centro del fuso e manica concentrare | ||
| Resto costante del rest&Follow (≤1000mm disponibili) | ||
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| specificazione | ||||||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø500 | Ø560 | Ø660 | ||||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø290 | Ø350 | Ø440 | ||||
| Diametro di Max.swing nella lacuna | millimetro | — | Ø760 | — | Ø800 | — | Ø870 | |
| Lunghezza nella lacuna | millimetro | — | 280 | — | 280 | — | 280 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 750/1000/1500/2000/3000 | ||||||
| Lunghezza di taglio massima | millimetro | 700/950/1450/1950/2950 | ||||||
| Fuso | ||||||||
| naso del fuso | D8 | |||||||
| Foro di fuso | millimetro | Ø82 (diametro permissibile ≤Ø80 della barra) | ||||||
| Dimensione di Chuck | millimetro | Ø250 | Ø315 | |||||
| Conicità del foro di fuso | 90 mm/1: 20 | |||||||
| Coppia di torsione di Max.Spindle | Nanometro | 1100 | ||||||
| Gamme di velocità di rotazione del mandrino | RPM | 26-2000 (16 velocità) | ||||||
| Altezza del centro del fuso | millimetro | 250 | 280 | 325 | ||||
| Potere del motore mandrino | chilowatt | 7,5 (10 HP) | ||||||
| Contropunta | ||||||||
| Diametro della spoletta della contropunta | millimetro | Ø75 | ||||||
| Viaggio della spoletta della contropunta | millimetro | 150 | ||||||
| Conicità della spoletta della contropunta | La TA No.5 | |||||||
| Feeds&Threads (vite metrica del *inch della vite) | ||||||||
| Alimentazione longitudinale | 0.044-1.48〜 *0.044 0,148 in/rpm (45 generi) di mm/rpm (45 generi) | |||||||
| Alimentazione trasversale | 0.022~0.74mm/rpm (45 generi) *0.031-0.092 in/rpm (45 generi) | |||||||
| Fili metrici | millimetro | 0.5-80 (73 generi di generi *53) | ||||||
| Fili modulari | millimetro | 0.5-40 (45 generi di generi *66) | ||||||
| Fili di pollice | TPI | 7/16-80 (47 generi di generi *47) | ||||||
| Fili Diametral del passo | DP | 7/8~160 (47 generi di generi *48) | ||||||
| Portautensile | ||||||||
| Dimensione dello stinco di Max.tool | millimetro | 25X25 | ||||||
| Viaggio dello scorrevole superiore | millimetro | 150 | ||||||
| dimensioni della macchina (L*W*H) |
millimetro | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Peso della macchina | chilogrammo | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
FAQ
1. Che cosa è la vostra quantità di ordine minimo?
La quantità di ordine minimo è 1 messo.
2. Come è il termine di pagamento della vostra società?
Il termine di pagamento è T/T o L/C. generale.
3. Potrei voi prego mi dico circa la garanzia?
La garanzia è di 1 anno.
4. Avete il CE o qualunque altro certificato?
CE e ISO9001.
6.When è il termine di consegna?
la consegna che nei 60 giorni dopo ha ricevuto il vostro pagamento.
