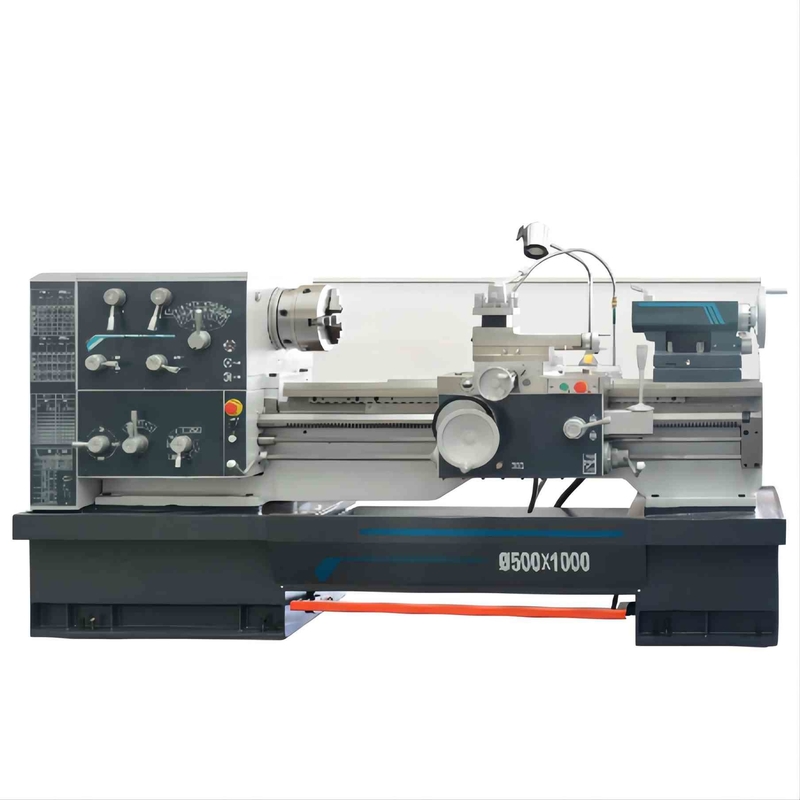

Tornio di giro del tornio di CDS6150B CDS6250B del motore manuale convenzionale della macchina
Dettagli del prodotto
| Nome di prodotto: | Macchina orizzontale del tornio di CDS6150B/CDS6250B | Diametro massimo dell'oscillazione sopra il letto: | Ø500mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø290mm | Diametro di Max.swing nella lacuna: | —/Ø760mm |
| Lunghezza massima del pezzo in lavorazione: | 750/1000/1500/2000/3000mm | Lunghezza di taglio massima: | 700/950/1450/1950/2950mm |
| Foro di fuso: | Ø82 (barra permissibile diameter≤Ø80) millimetro | Gamme di velocità di rotazione del mandrino: | 26-2000 (16 velocità) RPM |
| Potere del motore mandrino: | 7,5 (10 HP) chilowatt | Diametro della spoletta della contropunta: | Ø75mm |
| Evidenziare |
Macchina convenzionale del tornio di CDS6150B,Macchina convenzionale del tornio di CDS6250B,Tornio di giro del motore manuale |
||
Descrizione del prodotto
Tornio manuale del metallo della macchina del tornio della macchina di CDS6150B/CDS6250B Cina del tornio convenzionale del motore
Caratteristiche principali

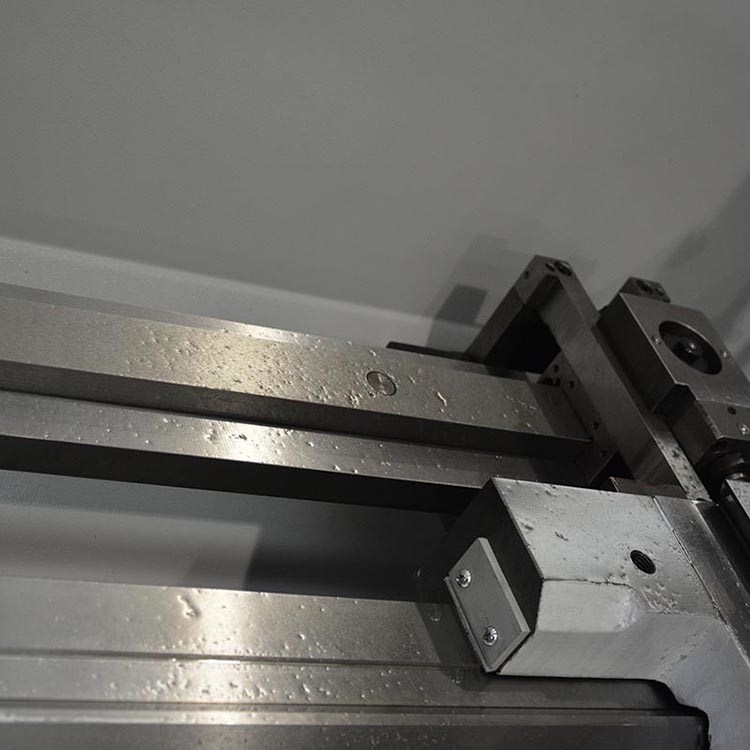

1. Il corpo di macchina casted con ghisa ad alta resistenza e la ferrovia di guida del letto della macchina adotta una disposizione a forma di montagna e piana della ferrovia di guida.
La grande sezione portante, quindi, ha buon assorbimento di scossa e di rigidità, che può assicurare il taglio di alta precisione.
2. La frizione di piatto meccanica di attrito è utilizzata nella scatola dell'albero primario di macchina utensile: attraverso la leva di comando, non c'è necessità di cambiare la velocità del motore
E fermi il motore può realizzare che il cambiamento di velocità di rotazione del mandrino, la fermata, invertire e la scatola del fuso è costretto per lubrificare.
3. portautensile meccanico di Alto-rigidità con alta affidabilità.
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| specificazione | ||||||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø500 | Ø560 | Ø660 | ||||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø290 | Ø350 | Ø440 | ||||
| Diametro di Max.swing nella lacuna | millimetro | — | Ø760 | — | Ø800 | — | Ø870 | |
| Lunghezza nella lacuna | millimetro | — | 280 | — | 280 | — | 280 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 750/1000/1500/2000/3000 | ||||||
| Lunghezza di taglio massima | millimetro | 700/950/1450/1950/2950 | ||||||
| Fuso | ||||||||
| naso del fuso | D8 | |||||||
| Foro di fuso | millimetro | Ø82 (diametro permissibile ≤Ø80 della barra) | ||||||
| Dimensione di Chuck | millimetro | Ø250 | Ø315 | |||||
| Conicità del foro di fuso | 90 mm/1: 20 | |||||||
| Coppia di torsione di Max.Spindle | Nanometro | 1100 | ||||||
| Gamme di velocità di rotazione del mandrino | RPM | 26-2000 (16 velocità) | ||||||
| Altezza del centro del fuso | millimetro | 250 | 280 | 325 | ||||
| Potere del motore mandrino | chilowatt | 7,5 (10 HP) | ||||||
| Contropunta | ||||||||
| Diametro della spoletta della contropunta | millimetro | Ø75 | ||||||
| Viaggio della spoletta della contropunta | millimetro | 150 | ||||||
| Conicità della spoletta della contropunta | La TA No.5 | |||||||
| Feeds&Threads (vite metrica del *inch della vite) | ||||||||
| Alimentazione longitudinale | 0.044-1.48〜 *0.044 0,148 in/rpm (45 generi) di mm/rpm (45 generi) | |||||||
| Alimentazione trasversale | 0.022~0.74mm/rpm (45 generi) *0.031-0.092 in/rpm (45 generi) | |||||||
| Fili metrici | millimetro | 0.5-80 (73 generi di generi *53) | ||||||
| Fili modulari | millimetro | 0.5-40 (45 generi di generi *66) | ||||||
| Fili di pollice | TPI | 7/16-80 (47 generi di generi *47) | ||||||
| Fili Diametral del passo | DP | 7/8~160 (47 generi di generi *48) | ||||||
| Portautensile | ||||||||
| Dimensione dello stinco di Max.tool | millimetro | 25X25 | ||||||
| Viaggio dello scorrevole superiore | millimetro | 150 | ||||||
| dimensioni della macchina (L*W*H) |
millimetro | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Peso della macchina | chilogrammo | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Configurazioni standard
mandrino 3-Jaw
Centro fisso della contropunta
Freno a pedale
Lunetta fissa (≥1500mm disponibili)
Lunetta mobile (≥1500mm disponibili)
copertura della madrevite
portautensile 4-way
Borsa degli arnesi standard
Configurazioni facoltative
mandrino 4-Jaw
Guardia di Chuck
Parafango posteriore
Disco
Piatto dell'azionamento
DRO
Cuscinetti regolabili
Centro del fuso e manica concentrare
Resto costante del rest&Follow (≤1000mm disponibili)
Portautensile trasformista
Guardia del portautensile
Centro in tensione della contropunta
Quadrante del filo
collegamento di Conicità-tornitura
Fermata del trasporto
Bulloni d'ancoraggio
