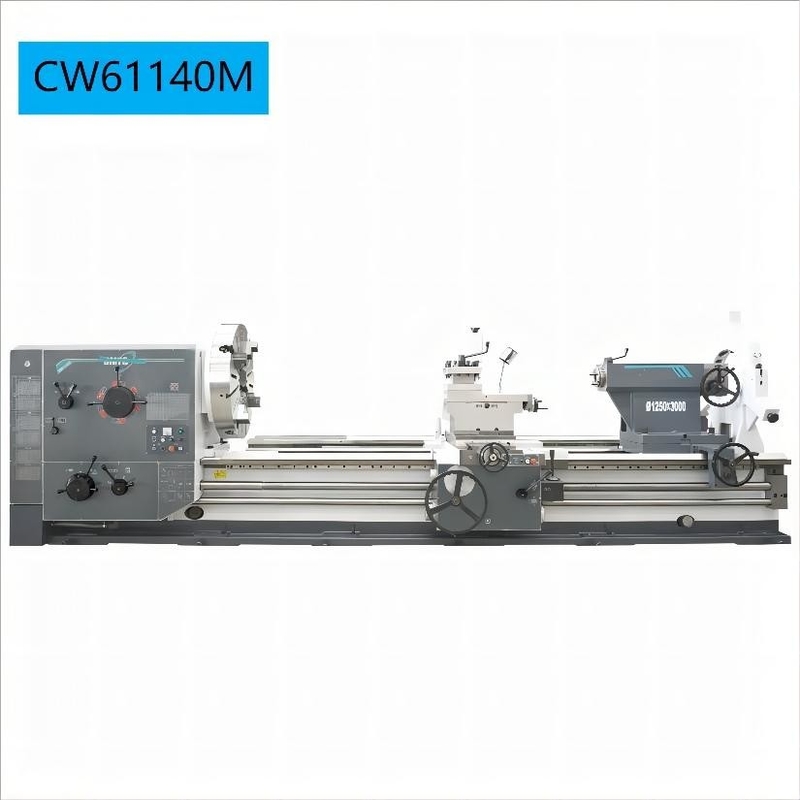

CW61140M/CW62140M Shaft/metallo del disco che lavora tornio manuale orizzontale resistente

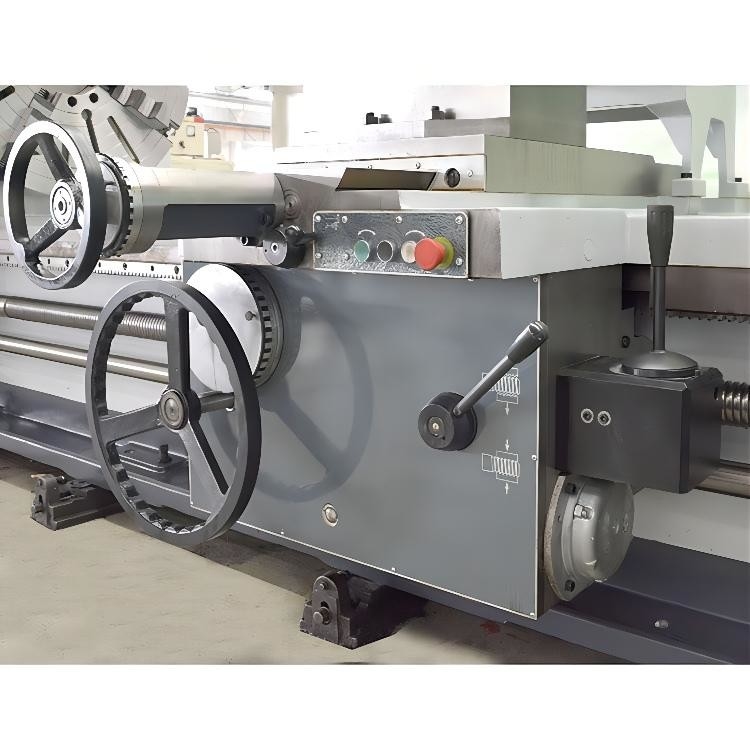

Presentazione del prodotto
I torni comuni di serie di CW-M hanno una forma piana ad angolo retto popolare con largamente anteriore e posteriore le gambe. Il letto ha subito la superficie ad alta frequenza che estigue e che frantuma, con una durezza d'estinzione di G50. L'ingranaggio del headbox ha subito l'estinzione e la molatura ad alta frequenza di precisione dei denti e l'accuratezza dell'ingranaggio può raggiungere Livello 7. L'accuratezza dimensionale delle parti elaborate su questa macchina può raggiungere IT7 a livello e la rugosità di superficie può raggiungere il livello 1,6.

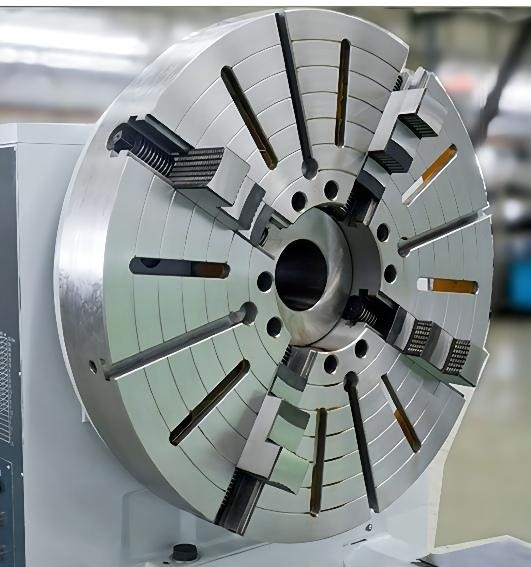

| Configurazioni standard | |
| mandrino 4-Jaw | portautensile 4-way |
| Lunetta fissa (≥3000mm-Standard <3000mm-option> | |
| Segua il resto (≥3000mm-Standard <3000mm-option> | |
| Centro | |
| Manica concentrare del fuso | |
| Borsa degli arnesi standard | |
| Configurazioni facoltative | ||
| Guardia di Chuck | Guardia del portautensile | Parafango posteriore |
| collegamento di Conicità-tornitura | motore mandrino 30kW | DRO |
| Quadrante del filo | Grande lunetta fissa | |
| Dispositivo di alimentazione | Contropunta esaltante di dovere | |
| Contropunta elettrica | ||
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CW61140M | CW62140M | CW61160M | CW62160M | |
| specificazione | ||||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø1400 | Ø1600 | |||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø1030 | Ø1230 | |||
| Diametro di Max.swing nella lacuna | millimetro | — | Ø1800 | — | Ø2000 | |
| Lunghezza nella lacuna | millimetro | — | 772 | — | 772 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Lunghezza di taglio massima | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Peso massimo del pezzo in lavorazione | chilogrammo | 6000 (scelga: 8000 10000) | ||||
| Larghezza del binario di guida del letto | millimetro | 755 | ||||
| Fuso | ||||||
| naso del fuso | A2-15 | |||||
| Foro di fuso | millimetro | Ø130 (permesso passare attraverso il diametro ≤Ø128 della barra) | ||||
| Dimensione di Chuck | millimetro | Ø1250 | Ø1600 | |||
| Conicità del foro di fuso | 140 metrici (1:20) (140mm, con il manicotto di riduzione di No.6MT) |
|||||
| Coppia di torsione di Max.Spindle | kNm | 10,5 (22kW) sceglie: 12,5 (30 chilowatt) | ||||
| Gamme di velocità di rotazione del mandrino | RPM | 3.15-315* (21Speeds) (〜 390 di inversione 4,5 12 velocità) | ||||
| Altezza del centro del fuso | millimetro | 700 | 800 | |||
| Potere del motore mandrino | chilowatt | 22 scelga: 30 | ||||
| Contropunta | ||||||
| Diametro della spoletta della contropunta | millimetro | Ø160 (peso massimo 6T del pezzo in lavorazione); Scelga: Ø200 (peso massimo 8T del pezzo in lavorazione) Ø240 (peso massimo 10T del pezzo in lavorazione) |
||||
| Viaggio della spoletta della contropunta | millimetro | 300 | ||||
| Conicità della spoletta della contropunta | millimetro | 80 metrici (80mm, con il manicotto di riduzione di N0.6MT); (la TA di no. Ø240 6 di Ø200 x) | ||||
| Feeds&Threads (vite metrica del *inch della vite) | ||||||
| Alimentazione longitudinale | 0.1-12 mm/rpm (56 generi); *0.0032 ~ 0,40 in/rpm (56 generi) | |||||
| Alimentazione trasversale | 0.05-6 generi di mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 generi) | |||||
| Fili metrici | millimetro | 1-120 (52 generi); *1-120 (52 generi) | ||||
| Fili modulari | millimetro | 0.5-60 (46 generi); *0.5〜 60 (46 generi) | ||||
| Fili di pollice | TPI | 1/4-30 (43 generi); *1/4〜 30 (43 generi) | ||||
| Fili Diametral del passo | DP | 1/2-60 (49 generi); *1/2-60 (49 generi) | ||||
| Portautensile | ||||||
| Dimensione dello stinco dello strumento | millimetro | 45X45 | ||||
| Viaggio dello scorrevole superiore | millimetro | 300 | ||||
| dimensioni della macchina (L*W*H) |
millimetro | 4450X2010X 2165(1500) 4950X2010X 2165(2000) 5950X2010X 2165(3000) 6950X2010X 2165(4000) 7950X2010X 2165(5000) 8950X2010X 2165(6000) 10950X2010X 2165(8000) |
4450X2110X 2355(1500) 4950X2110X 2355(2000) 5950X2110X 2355(3000) 6950X2110X 2355(4000) 7950X2110X 2355(5000) 8950X2110X 2355(6000) 10950X2110X 2355(8000) |
|||
| Peso della macchina | chilogrammo | 11350/11800/12700/ 13600/14500/15400/17200 |
12050/12500/13400/ 14300/15200/16100/17900 |
|||
Nota: Il limite di Chuck, il limite di velocità di rotazione del mandrino massimo è Ø315r/min quando il mandrino di Ø1000mm è installato ed il limite di velocità di rotazione del mandrino massimo è Ø200r/min quando Ø1250mm, mandrino di Ø1600mm è installato
