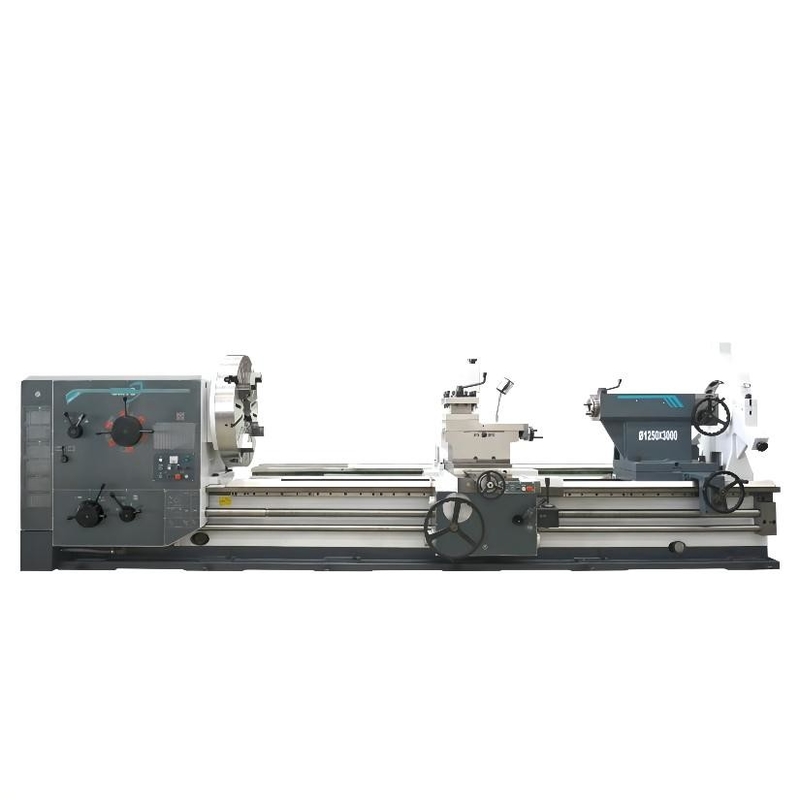

Macchina convenzionale orizzontale CW61125M CW62125M Manual Centre Lathes del tornio
Dettagli del prodotto
| Nome di prodotto: | Macchina orizzontale del tornio di CW61125M/CW62125M | Diametro massimo dell'oscillazione sopra il letto: | Ø1250mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø880mm | Diametro di Max.swing nella lacuna: | —/Ø1650mm |
| Lunghezza massima del pezzo in lavorazione: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) di millimetro | Lunghezza di taglio massima: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) di millimetro |
| naso del fuso: | A2-15 | Foro di fuso: | Ø130 (permesso passare attraverso il diametro ≤Ø128 della barra) |
| Gamme di velocità di rotazione del mandrino: | 3.15-315* (21Speeds) (〜 390 di inversione 4,5 12 velocità) | Diametro della spoletta della contropunta: | Ø160 (peso massimo 6T del pezzo in lavorazione); Scelga: Ø200 (peso massimo 8T) Ø240 (peso massimo 1 |
| Evidenziare |
CW61125M Conventional Lathe Machine,CW62125M Conventional Lathe Machine,torni di CW62125M Horizontal Manual Centre |
||
Descrizione del prodotto
Tornio concentrare manuale della macchina di CW61125M/CW62125M Conventional Lathe China da vendere
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CW61100M | CW62100M | CW61125M | CW62125M | |
| specificazione | ||||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø1000 | Ø1250 | |||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø630 | Ø880 | |||
| Diametro di Max.swing nella lacuna | millimetro | — | Ø1400 | — | Ø1650 | |
| Lunghezza nella lacuna | millimetro | — | 772 | — | 772 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Lunghezza di taglio massima | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Peso massimo del pezzo in lavorazione | chilogrammo | 6000 (scelga: 8000 10000) | ||||
| Larghezza del binario di guida del letto | millimetro | 755 | ||||
| Fuso | ||||||
| naso del fuso | A2-15 | |||||
| Foro di fuso | millimetro | Ø130 (permesso passare attraverso il diametro ≤Ø128 della barra) | ||||
| Dimensione di Chuck | millimetro | Ø1000 | Ø1000 | |||
| Conicità del foro di fuso | 140 metrici (1:20) (140mm, con il manicotto di riduzione di No.6MT) |
|||||
| Coppia di torsione di Max.Spindle | kNm | 10,5 (22kW) sceglie: 12,5 (30 chilowatt) | ||||
| Gamme di velocità di rotazione del mandrino | RPM | 3.15-315* (21Speeds) (〜 390 di inversione 4,5 12 velocità) | ||||
| Altezza del centro del fuso | millimetro | 500 | 625 | |||
| Potere del motore mandrino | chilowatt | 22 scelga: 30 | ||||
| Contropunta | ||||||
| Diametro della spoletta della contropunta | millimetro | Ø160 (peso massimo 6T del pezzo in lavorazione); Scelga: Ø200 (peso massimo 8T del pezzo in lavorazione) Ø240 (peso massimo 10T del pezzo in lavorazione) |
||||
| Viaggio della spoletta della contropunta | millimetro | 300 | ||||
| Conicità della spoletta della contropunta | millimetro | 80 metrici (80mm, con il manicotto di riduzione di N0.6MT); (la TA di no. Ø240 6 di Ø200 x) | ||||
| Feeds&Threads (vite metrica del *inch della vite) | ||||||
| Alimentazione longitudinale | 0.1-12 mm/rpm (56 generi); *0.0032 ~ 0,40 in/rpm (56 generi) | |||||
| Alimentazione trasversale | 0.05-6 generi di mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 generi) | |||||
| Fili metrici | millimetro | 1-120 (52 generi); *1-120 (52 generi) | ||||
| Fili modulari | millimetro | 0.5-60 (46 generi); *0.5〜 60 (46 generi) | ||||
| Fili di pollice | TPI | 1/4-30 (43 generi); *1/4〜 30 (43 generi) | ||||
| Fili Diametral del passo | DP | 1/2-60 (49 generi); *1/2-60 (49 generi) | ||||
| Portautensile | ||||||
| Dimensione dello stinco dello strumento | millimetro | 45X45 | ||||
| Viaggio dello scorrevole superiore | millimetro | 300 | ||||
| dimensioni della macchina (L*W*H) |
millimetro | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| Peso della macchina | chilogrammo | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
Nota: Il limite di Chuck, il limite di velocità di rotazione del mandrino massimo è Ø315r/min quando il mandrino di Ø1000mm è installato ed il limite di velocità di rotazione del mandrino massimo è Ø200r/min quando Ø1250mm, mandrino di Ø1600mm è installato
Configurazioni standard
mandrino 4-Jaw
Centro di Live&fixed della contropunta
Guardia del portautensile
Bullone d'ancoraggio
Resto costante del rest&Follow
(portautensile<3000mm-option>
di ≥3000-Standard 4-way
Centro del fuso e manica concentrare
Guardia di Chuck
Borsa degli arnesi & pistola standard dell'olio
Facoltativo
Quadrante del filo
motore mandrino 30kw
Grande lunetta fissa
Contropunta esaltante di dovere
Cuscinetti anti--ibration/regolabili
Portautensile trasformista
DRO
Contropunta di Electical
Dispositivo di alimentazione
(CWM)
