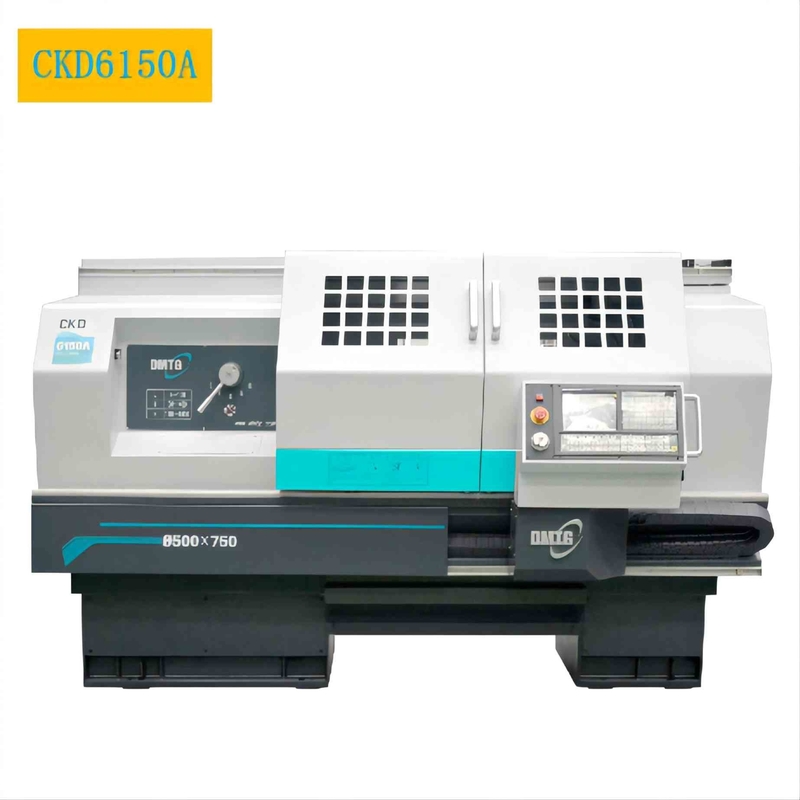

Macchina orizzontale del tornio di CNC Torno del tornio CKD6150A di CNC del letto piano
Dettagli del prodotto
| Nome di prodotto: | Tornio di CNC del letto piano di CKD6150A | Diametro massimo dell'oscillazione sopra il letto: | Ø500mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø280mm | Lunghezza massima del pezzo in lavorazione: | 750/1000/1500/2000mm |
| Lunghezza di taglio massima: | 680/930/1430/1930mm | Potere del motore mandrino: | 7.5/11 (servomotore) |
| Foro di fuso: | Ø82mm | Dimensione di Chuck: | Ø250mm |
| Gamme di velocità di rotazione del mandrino: | 7-100/30-400/110-1600r/min | Traversata rapida dell'asse di X/Z: | 4/8 (un、 1000 di 750、 1500) 4 6(2000) di m/min |
| Evidenziare |
Tornio orizzontale di CNC del letto piano,Tornio di CNC del letto piano di CKD6150A,Macchina del tornio di CNC Torno |
||
Descrizione del prodotto
CNC orizzontale Torno del tornio di CNC del letto piano del tornio della fabbrica di macchina CKD6150A
Presentazione del prodotto
I torni di CNC di serie del CKD sono torni orizzontali di CNC controllati dal (z) verticale e (x) dalle coordinate orizzontali. Può realizzare automaticamente il processo tagliente di superficie cilindrica interna ed esterna, di superficie conica, della superficie dell'arco, della superficie dell'estremità, della scanalatura, della smussatura, ecc., per parti varie del disco e dell'asse e può realizzare il filo diritto metrico, il filo diritto del filo del fronte dell'estremità e di pollice ed il giro dei fili della conicità. È adatto a produzione piccoli ed in lotti dei prodotti medi di multi-varietà, e può mostrare la superiorità particolarmente per le parti complesse e di alta precisione.
| Configurazioni standard | Configurazioni facoltative | ||

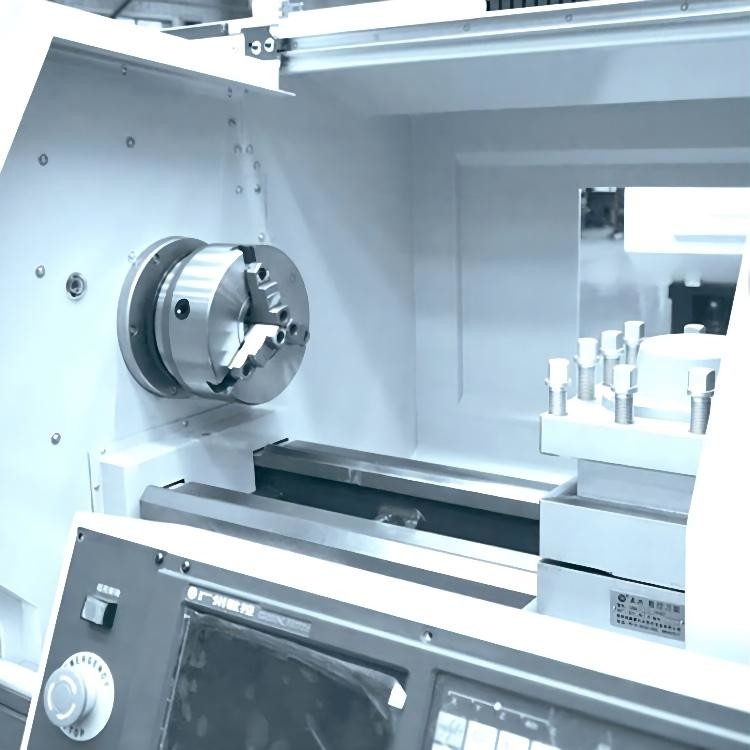

| mandrino manuale 3-Jaw | mandrino manuale 4-Jaw | ||

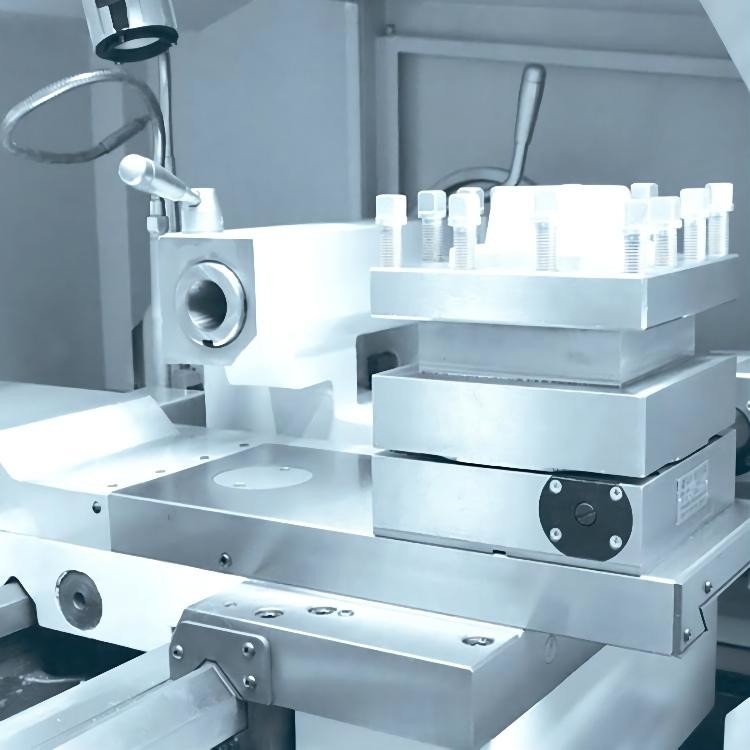

| Stazione di verticale 4 | Portautensile orizzontale 6 | ||
| Borsa degli arnesi standard | Mandrino idraulico | ||
| Contropunta manuale | Contropunta idraulica | ||

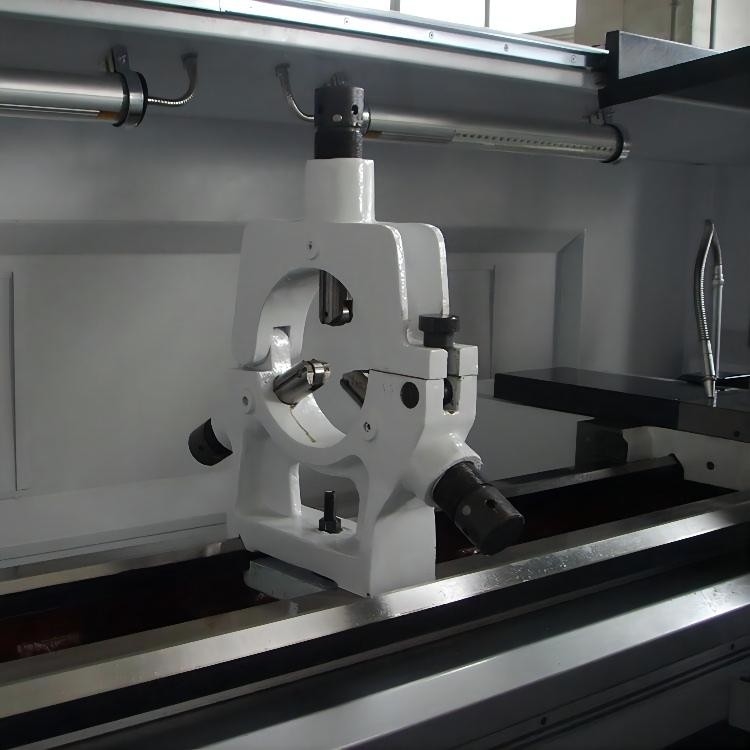

| Lunetta fissa |
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CKD6136i | CKD6140i | CKD6150A | |
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø360 | Ø400 | Ø500 | |
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø180 | Ø200 | Ø280 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Lunghezza di taglio massima | millimetro | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diametro di Max.turning | Posizione di verticale 4 | millimetro | Ø360 | Ø400 | Ø500 |
| Posizione di orizzontale 6 | millimetro | Ø300 | Ø300 | Ø400 | |
| Altezza concentrare del fuso | millimetro | 186 | 200 | 250 | |
| Potere del motore mandrino | chilowatt | 5,5 (servomotore) | 5,5 (servomotore) | 7.5/11 (servomotore) | |
| Foro di fuso | millimetro | Ø52 | Ø52 | Ø82 | |
| dimensione del mandrino | millimetro | Ø205 | Ø205 | Ø250 | |
| Conicità del foro di fuso | La TA No.6 | La TA No.6 | 1:20 Ø90 | ||
| Tipo di naso del fuso | A2-6 | A2-6 | C8 | ||
| Gamme di velocità di rotazione del mandrino | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diametro della spoletta di Taistock | millimetro | Ø63 | Ø63 | Ø75 | |
| Viaggio della spoletta della contropunta | millimetro | 140 | 140 | 150 | |
| Conicità della spoletta della contropunta | La TA No.4 | La TA No.4 | La TA No.5 | ||
| Max.travel dell'ascissa | millimetro | 230 | 240 | 280 | |
| Z-asse di Max.travelof | millimetro | 580/830 | 580/830 | 685/935/1435/1935 | |
| Traversata rapida dell'asse di X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Dimensione dello stinco dello strumento (positon di verticale 4) | millimetro | 20X20 | 20X20 | 25X25 | |
| Precisione di posizionamento di asse di X/Z | millimetro | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Accuratezza di axisrepeatability di X/Z | millimetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensioni della macchina (L*W*H) |
millimetro | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Peso della macchina | chilogrammo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
PACKING&SHIPPING
Campione del pezzo in lavorazione
Punti salienti del prodotto
