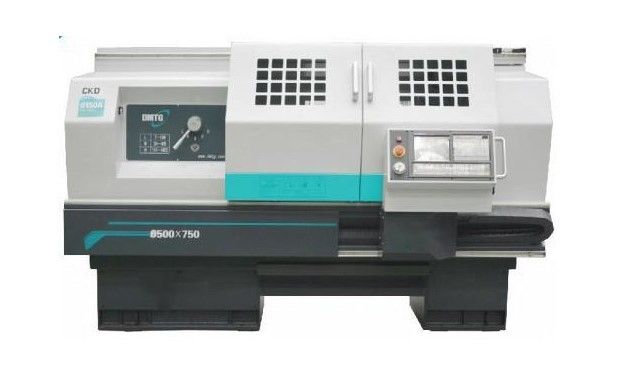

Servomotore 3000rpm 5.5KW della macchina del tornio di CNC del letto piano di CKD6140i
Dettagli del prodotto
| Nome del prodotto: | Tornio cnc a letto piano CKD6140i | Max. Swing Diameter sopra il letto: | Ø400 mm |
|---|---|---|---|
| Diametro massimo dell'oscillazione sullo scivolo trasversale: | Ø200mm | Max. Workpiece Length: | 750/1000 mm |
| Massimo. lunghezza di taglio: | 580/830mm | Potenza del motore del mandrino: | 5,5KW (servomotore) |
| Foro del mandrino: | Ø52 mm | Dimensione del mandrino: | Ø205mm |
| Tipo di naso del fuso: | A2-6 | Gamme di velocità di rotazione del mandrino: | 20-3000 giri/min |
| Evidenziare |
Macchina del tornio di CNC del letto piano di CKD6140i,Tornio di CNC del letto piano del servomotore,Macchina di CNC del letto piano 5.5KW |
||
Descrizione del prodotto
Macchina del tornio di CNC del letto piano del servomotore 3000rpm di CKD6140i
Caratteristiche della macchina
Fuso della trasmissione con il servomotore, 20~3000rpm;
il unico fuso è facoltativo
Precisione di posizionamento dell'ascissa: 0.018mm
precisione di posizionamento di Z-asse: 0.024mm
Ascissa che riposiziona accuratezza: 0.006mm
Z-asse che riposiziona accuratezza: 0.011mm
l'C-asse è facoltativo
il mandrino e la contropunta idraulici sono facoltativi
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CKD6136i | CKD6140i | CKD6150A | |
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø360 | Ø400 | Ø500 | |
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø180 | Ø200 | Ø280 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Lunghezza di taglio massima | millimetro | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diametro di Max.turning | Posizione di verticale 4 | millimetro | Ø360 | Ø400 | Ø500 |
| Posizione di orizzontale 6 | millimetro | Ø300 | Ø300 | Ø400 | |
| Altezza concentrare del fuso | millimetro | 186 | 200 | 250 | |
| Potere del motore mandrino | chilowatt | 5,5 (servomotore) | 5,5 (servomotore) | 7.5/11 (servomotore) | |
| Foro di fuso | millimetro | Ø52 | Ø52 | Ø82 | |
| dimensione del mandrino | millimetro | Ø205 | Ø205 | Ø250 | |
| Conicità del foro di fuso | La TA No.6 | La TA No.6 | 1:20 Ø90 | ||
| Tipo di naso del fuso | A2-6 | A2-6 | C8 | ||
| Gamme di velocità di rotazione del mandrino | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diametro della spoletta di Taistock | millimetro | Ø63 | Ø63 | Ø75 | |
| Viaggio della spoletta della contropunta | millimetro | 140 | 140 | 150 | |
| Conicità della spoletta della contropunta | La TA No.4 | La TA No.4 | La TA No.5 | ||
| Max.travel dell'ascissa | millimetro | 230 | 240 | 280 | |
| Z-asse di Max.travelof | millimetro | 580/830 | 580/830 | 685/935/1435/1935 | |
| Traversata rapida dell'asse di X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Dimensione dello stinco dello strumento (positon di verticale 4) | millimetro | 20X20 | 20X20 | 25X25 | |
| Precisione di posizionamento di asse di X/Z | millimetro | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Accuratezza di axisrepeatability di X/Z | millimetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensioni della macchina (L*W*H) |
millimetro | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Peso della macchina | chilogrammo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
| Configurazioni standard | Configurazioni facoltative | ||
| mandrino manuale 3-Jaw | mandrino manuale 4-Jaw | ||
| Stazione di verticale 4 | Portautensile orizzontale 6 | ||
| Borsa degli arnesi standard | Mandrino idraulico | ||
| Contropunta manuale | Contropunta idraulica | ||
| Lunetta fissa |
FAQ
1. Possiamo pagare da L/C o da altri?
Sì, potete effettuare il pagamento da T/T, da l/C ecc.
2. Che cosa è i vostri termini di pagamento?
acconto di 30% dopo il contratto e pagamento di 70% prima della spedizione, Meanwhite può essere discusso secondo la vostra situazione.
3. Che cosa è il vostro termine di consegna?
La consegna dipende dalle macchine differenti con differenti configurazioni. Contattici prego per confermarlo è dentro di riserva oppure no.
4. Avete certificato del CE?
Sì, abbiamo certificazione del CE, qualità della macchina siamo garantiti.
5. Che cosa è il periodo di garanzia?
Il periodo di garanzia è 12 mesi generali dopo la data di B/L. Durante il periodo di garanzia, forniremo le parti di ricambio libere (EXW) che sono facile nocive.
