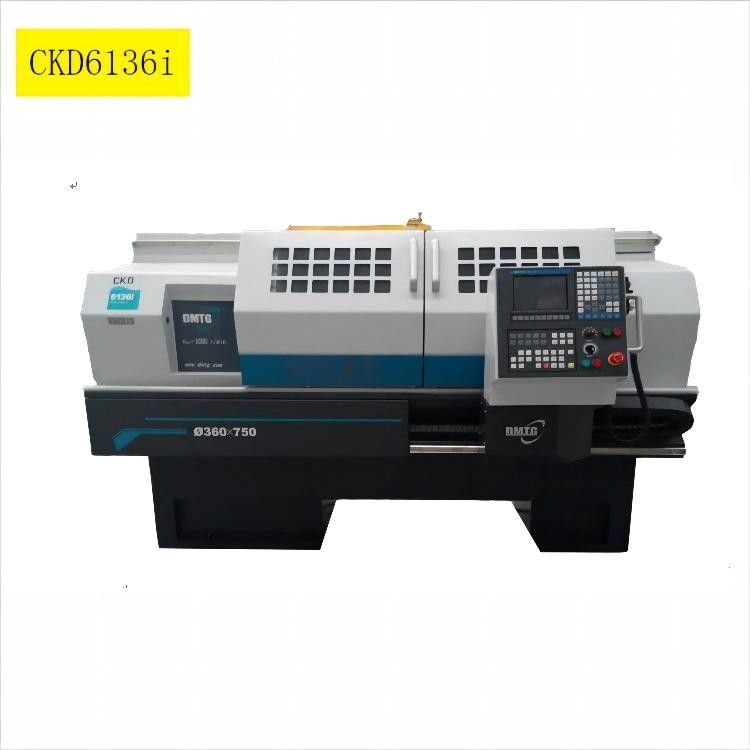

Il tornio orizzontale di CNC del letto piano lavora CKD6136i a macchina 20 - 3000r/Min Spindle Speed
Dettagli del prodotto
| Nome del prodotto: | Tornio CNC a letto piano CKD6136i | Max. Swing Diameter sopra il letto: | Ø360mm |
|---|---|---|---|
| Diametro massimo dell'oscillazione sullo scivolo trasversale: | Ø180mm | Max. Workpiece Length: | 750/1000 mm |
| Massimo. lunghezza di taglio: | 580/830mm | Potenza del motore del mandrino: | 5.5 (servomotore) |
| Foro del mandrino: | Ø52 mm | Dimensione del mandrino: | Ø205mm |
| Tipo di naso del fuso: | A2-6 | Gamme di velocità di rotazione del mandrino: | 20-3000 giri/min |
| Evidenziare |
Macchine orizzontali del tornio di CNC,macchine del tornio di CNC 3000r/Min,Macchina orizzontale del tornio di CNC del letto piano |
||
Descrizione del prodotto
Qualità superiore ampiamente usata dal tornio di CNC del letto piano della porcellana CKD6136i
Caratteristiche della macchina ed indicatori tecnici chiave
1) La macchina utensile adotta la disposizione orizzontale tradizionale del tornio. La progettazione globale ha buona ermeticità e rispetta le norme di sicurezza. Le parti di base principali quale il letto e le gambe tutte sono fuse con la sabbia della resina, il trattamento artificialmente invecchiante e la stabilità di intera macchina è superiore.
2) Le asce di moto longitudinale e laterale della macchina utensile sono guidate da un servomotore, da un paio della vite della palla di precisione, da un azionamento sopportante composito di alta precisione di rigidità e da un sistema di controllo semi-chiuso del ciclo con rilevazione e risposte di posizione del codificatore di impulso.
3) La velocità di rotazione del mandrino è alta e la gamma variabile di regolamento della velocità di frequenza può essere selezionata ed il rumore di intera macchina è basso.
4) Il diametro del foro diretto del fuso è grande, la capacità di passare la barra è forte ed il campo di applicazione è ampio.
5) Fornito di lubrificatore centralizzato per lubrificazione automatica forzata della superficie unita della ferrovia della vite e di guida della palla, che può efficacemente migliorare le caratteristiche di reazione dinamica della macchina utensile ed il tempo di impiego della ferrovia di guida della vite.
6) Il tipo di spruzzo interno facoltativo senza sollevare il portautensile è favorevole al miglioramento della qualità di superficie del pezzo in lavorazione e ad impedire il liquido refrigerante spruzzare.
7) La configurazione standard della macchina utensile adotta la torretta verticale della quattro-stazione di marca famosa domestica. La configurazione speciale può scegliere la torretta orizzontale quali sei stazioni;
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CKD6136i | CKD6140i | CKD6150A | |
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø360 | Ø400 | Ø500 | |
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø180 | Ø200 | Ø280 | |
| Lunghezza del pezzo in lavorazione di massimo | millimetro | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Lunghezza di taglio massima | millimetro | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diametro di Max.turning | Posizione di verticale 4 | millimetro | Ø360 | Ø400 | Ø500 |
| Posizione di orizzontale 6 | millimetro | Ø300 | Ø300 | Ø400 | |
| Altezza concentrare del fuso | millimetro | 186 | 200 | 250 | |
| Potere del motore mandrino | chilowatt | 5,5 (servomotore) | 5,5 (servomotore) | 7.5/11 (servomotore) | |
| Foro di fuso | millimetro | Ø52 | Ø52 | Ø82 | |
| dimensione del mandrino | millimetro | Ø205 | Ø205 | Ø250 | |
| Conicità del foro di fuso | La TA No.6 | La TA No.6 | 1:20 Ø90 | ||
| Tipo di naso del fuso | A2-6 | A2-6 | C8 | ||
| Gamme di velocità di rotazione del mandrino | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diametro della spoletta di Taistock | millimetro | Ø63 | Ø63 | Ø75 | |
| Viaggio della spoletta della contropunta | millimetro | 140 | 140 | 150 | |
| Conicità della spoletta della contropunta | La TA No.4 | La TA No.4 | La TA No.5 | ||
| Max.travel dell'ascissa | millimetro | 230 | 240 | 280 | |
| Z-asse di Max.travelof | millimetro | 580/830 | 580/830 | 685/935/1435/1935 | |
| Traversata rapida dell'asse di X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Dimensione dello stinco dello strumento (positon di verticale 4) | millimetro | 20X20 | 20X20 | 25X25 | |
| Precisione di posizionamento di asse di X/Z | millimetro | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Accuratezza di axisrepeatability di X/Z | millimetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensioni della macchina (L*W*H) |
millimetro | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Peso della macchina | chilogrammo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
Il nostro servizio
Servizio di prevendite
* indagine e supporto consultantesi.
* provi il supporto di prova.
* osservi la nostra fabbrica
Servizio di assistenza al cliente
* preparandosi come installare la macchina, preparantesi come utilizzare la macchina.
* gli ingegneri sono a disposizione per assistere il macchinario oltremare.
* la garanzia è di un anno, noi offrirebbe le parti (problema di qualità) gratis durante questo periodo.
