CKA61100A ha controllato il CNC del letto piano lavora 10 al tornio orizzontali - 1000r/min
Dettagli del prodotto
| Nome: | Tornio di CNC del letto piano di CKA61100A | Diametro massimo dell'oscillazione sopra il letto: | Ø1000mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø700mm | Lunghezza massima del pezzo in lavorazione: | 1000/1500mm |
| Lunghezza di taglio massima: | 795/1245mm (posizione di verticale 4) 690/1140/mm (6/8-position orizzontali) | Potere del motore mandrino: | 11KW |
| Foro di fuso: | Ø100mm | Tipo di naso del fuso: | C11 |
| Gamme di velocità di rotazione del mandrino: | 10-1000r/min (da motore guidato da invertitore) (un manuale di 4 gamme) | Sistema di controllo: | GSK/Fanuc/Simens |
| Evidenziare |
tornio di CNC del letto piano 1000r/min,Tornio di CNC del letto piano di CKA61100A,Il CNC orizzontale ha controllato il tornio a base piatta |
||
Descrizione del prodotto

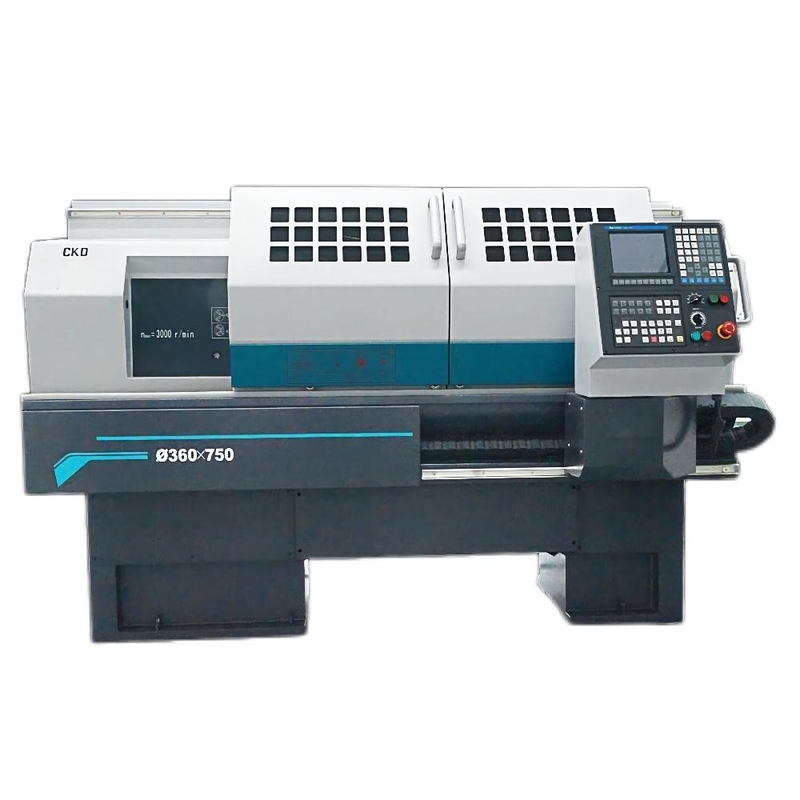

Tornio orizzontale cinese redditizio di CNC del letto piano di CKA61100A
Presentazione del prodotto
I torni di CKAseries hanno una forma piana ad angolo retto popolare con largamente anteriore e posteriore le gambe. Il letto ha subito la superficie ad alta frequenza che estigue e che frantuma, con una durezza d'estinzione di G50. L'ingranaggio del headbox ha subito l'estinzione e la molatura ad alta frequenza di precisione dei denti e l'accuratezza dell'ingranaggio può raggiungere Livello 7.
L'accuratezza dimensionale delle parti elaborate su questa macchina può raggiungere IT7 a livello e la rugosità di superficie può raggiungere il livello 1,6.
Specificazione principale
| Modello del prodotto | UNITÀ | CKA6163A | CKA6180A | CKA61100A | |
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø630 | Ø800 | Ø1000 | |
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø320 | Ø490 | Ø700 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Lunghezza di taglio massima | millimetro | 795/1245/1845/2745/3785/4745 (posizione di verticale 4) 690/1140/1740/2640/3680/4640 (6/8-position orizzontale) |
795/1245 (posizione di verticale 4) 690/1140 (6/8-position orizzontale) |
||
| Diametro di Max.turning | Posizione di verticale 4 | millimetro | Ø630 | Ø800 | Ø800 |
| Posizione di orizzontale 6 | millimetro | Ø620 | Ø620 | Ø620 | |
| Posizione di orizzontale 8 | millimetro | Ø620 | Ø620 | Ø620 | |
| Altezza concentrare del fuso | millimetro | 315 | 400 | 515 | |
| Potere del motore mandrino | chilowatt | 11 | |||
| Foro di fuso | millimetro | Ø100 | |||
| Conicità del foro di fuso | 1:20 Ø120 | ||||
| Tipo di naso del fuso | C11 | ||||
| Gamme di velocità di rotazione del mandrino | r/min | 10-1000 (da motore guidato da invertitore) un manuale di 4 gamme |
|||
| Diametro della spoletta di Taistock | millimetro | Ø100 | |||
| Viaggio della spoletta della contropunta | millimetro | 240 | |||
| Conicità della spoletta della contropunta | Nessuna TA 6 | ||||
| Max.travel dell'ascissa | millimetro | 320 | 400 | 400 | |
| Z-asse di Max.travelof | millimetro | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Traversata rapida dell'asse di X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Dimensione dello stinco dello strumento (positon di verticale 4) | millimetro | 32X25 | |||
| Precisione di posizionamento di asse di X/Z | millimetro | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Accuratezza di axisrepeatability di X/Z | millimetro | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 o più) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensioni della macchina (L*W*H) |
millimetro | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Peso della macchina | chilogrammo | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/600 |
|
Configurazione del prodotto
| Configurazione | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Guida a guida | Modo della scatola | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio di velocità dell'impulso principale | Servomotore manuale | ● | ● | ● | ● | O | O | O |
| Servomotore automatico | O | O | O | O | O | O | O | |
| Motore di doppia velocità | — | — | O | O | — | — | — | |
| Motore comune | — | — | — | — | O | O | O | |
| Da motore guidato da invertitore manuale | O | O | O | O | ● | ● | ● | |
| Da motore guidato da invertitore automatico | O | O | O | O | O | O | O | |
| Singolo fuso | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |

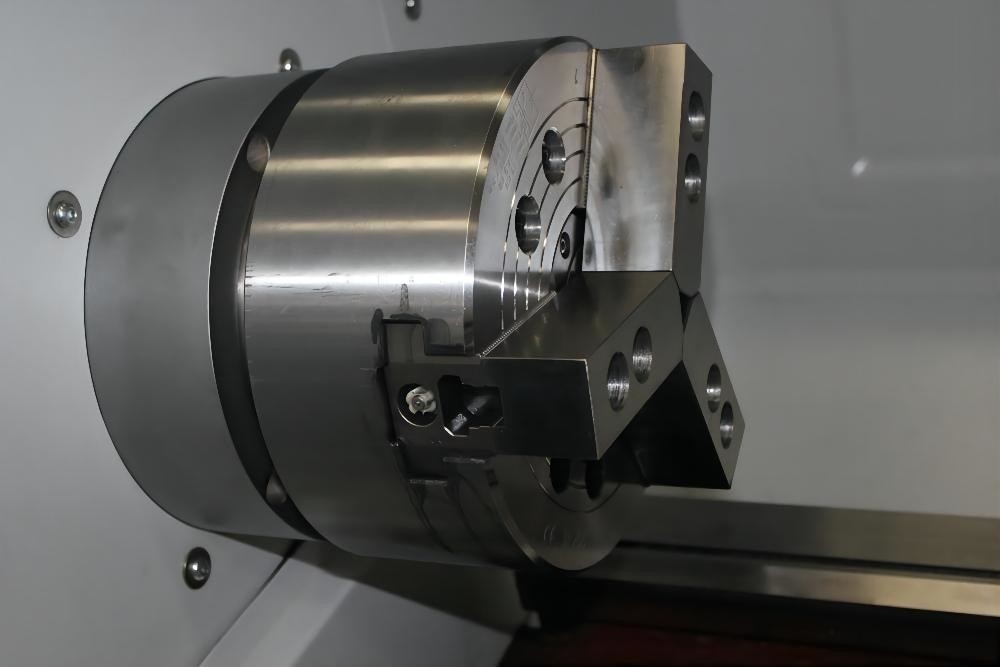

| Chuck | Manuale | ● | ● | ● | ● | ● | ● | ● |
| Mandrino idraulico vuoto domestico | O | O | O | O | — | — | — | |
| Mandrino idraulico solido domestico | O | O | — | — | — | — | — | |
| Mandrino idraulico vuoto importato | O | O | O | O | O | O | O | |
| Mandrino idraulico solido importato | O | O | O | O | O | O | O | |
| Contropunta | Contropunta manuale | ● | ● | ● | ● | ● | ● | ● |
| Contropunta idraulica | O | O | O | O | O | O | O | |

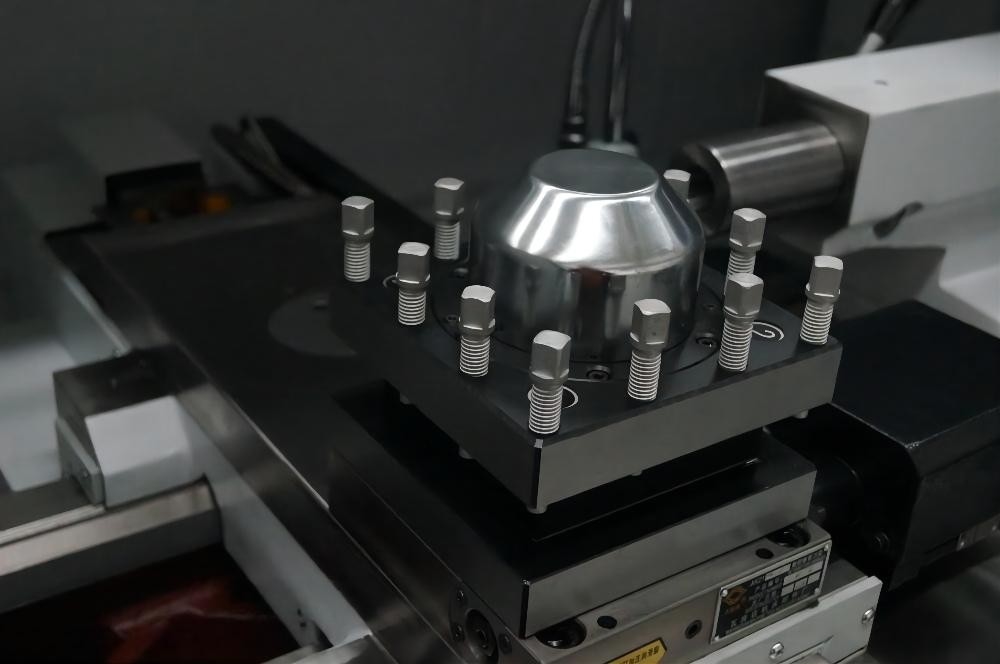

| Portautensile | Positon di verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn orizzontale | O | O | O | O | O | O | O | |
| Positon di orizzontale 8 | — | — | O | O | O | O | O | |
| Sistema di liquido refrigerante | Raffreddamento ad aria forzata | ● | ● | ● | ● | — | — | — |
| Scambiatore di calore per il pannello elettrico | O | O | O | O | ● | ● | ● | |
| Unità di controllo termica elettrica | O | O | O | O | O | O | O | |
| le altre opzioni o caratteristica | Lunetta fissa | O | O | O | O | O | O | O |
| Lunetta mobile | O | O | O | O | O | O | O | |
| mandrino 4-Jaw | O | O | O | O | O | O | O | |
| Volante esterno | O | O | O | O | O | O | O | |
●---Norma O---Facoltativo —--N/A
Packing&Shipping
FAQ
1: Come posso scegliere le macchine più adatte?
: Prego dicami le vostre specifiche (o invii il vostro pezzo in lavorazione che disegna noi), noi può scegliere il migliore modello per voi, o potete scegliere il modello esatto. Potete anche inviarci i prodotti che disegnano, noi sceglierete le macchine più adatte per voi.
2: Che cosa è i vostri prodotti principali della vostra società?
: Ci siamo specializzati in macchina del tornio di CNC, fresatrice di CNC, centro di lavorazione verticale, macchine del tornio, perforatrice, perforatrice radiale, macchina della lama a nastro, macchina della limatrice ecc.
3: Quanto tempo è il termine di consegna?
Per le macchine standard, sarebbe degli intorno 30-50 giorni; Per le macchine non standard e la macchina su misura secondo i requisiti delle specifiche del cliente, wouble essere un poco più lungo.
4.What è i vostri termini commerciali?
: CATENA DELL'OROLOGIO, CFR e CIF tutta accettabile.
5: Che cosa è i termini di pagamento?
: T/T, pagamento iniziale di 30% quando ordine, pagamento dell'equilibrio di 70% prima della spedizione; LC irrevocabile a vista.
6. Che cosa è il MOQ?
: 1 insieme.
