Il CNC ad alta velocità del letto piano di precisione lavora il motore mandrino al tornio di CKA6180A 11KW
Dettagli del prodotto
| Nome: | Tornio di CNC del letto piano di CKA6180A | Diametro massimo dell'oscillazione sopra il letto: | Ø800mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø490mm | Lunghezza massima del pezzo in lavorazione: | 1000/1500/2000/3000/4000/5000mm |
| Lunghezza di taglio massima: | 795/1245/1845/2745/3785/4745mm (posizione di verticale 4) 690/1140/1740/2640/3680/4640mm (6/8-positi | Potere del motore mandrino: | 11KW |
| Foro di fuso: | Ø100mm | Tipo di naso del fuso: | C11 |
| Gamme di velocità di rotazione del mandrino: | 10-1000r/min (da motore guidato da invertitore) (un manuale di 4 gamme) | Sistema di controllo: | GSK/Fanuc/Simens |
| Evidenziare |
Tornio di CNC del letto piano di precisione,Tornio di CNC del letto piano di CKA6180A,Tornio ad alta velocità di CNC 11KW |
||
Descrizione del prodotto
Vendita diretta ad alta velocità del tornio di CNC del letto piano di serie di precisione senior di CKA6180A
Descrizione di prodotto
La macchina per il (z) verticale, (x) due coordinate orizzontali controlla il tornio orizzontale di CNC. Può finire lavorare della superficie cilindrica interna ed esterna, superficie conica, superficie circolare, fronte dell'estremità, scanalatura, smusso ecc e può girare il filo diritto metrico, il filo dell'estremità ed il filo diritto inglese e filo della conicità e l'altra tornitura. L'uso FANUC di CKA6180A, il CNC di Dalian, di Siemens e l'altro sistema ben noto di CNC delle società domestiche e straniere, il pezzo in lavorazione possono essere elaborazione di ciclo ripetuta ripetuta. Adatto a produzione multispecie, debole e del medium-volume dei prodotti, il complesso, le parti di alta precisione possono mostrare la superiorità.
Specificazione principale
| Modello del prodotto | UNITÀ | CKA6163A | CKA6180A | CKA61100A | |
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø630 | Ø800 | Ø1000 | |
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø320 | Ø490 | Ø700 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Lunghezza di taglio massima | millimetro | 795/1245/1845/2745/3785/4745 (posizione di verticale 4) 690/1140/1740/2640/3680/4640 (6/8-position orizzontale) |
795/1245 (posizione di verticale 4) 690/1140 (6/8-position orizzontale) |
||
| Diametro di Max.turning | Posizione di verticale 4 | millimetro | Ø630 | Ø800 | Ø800 |
| Posizione di orizzontale 6 | millimetro | Ø620 | Ø620 | Ø620 | |
| Posizione di orizzontale 8 | millimetro | Ø620 | Ø620 | Ø620 | |
| Altezza concentrare del fuso | millimetro | 315 | 400 | 515 | |
| Potere del motore mandrino | chilowatt | 11 | |||
| Foro di fuso | millimetro | Ø100 | |||
| Conicità del foro di fuso | 1:20 Ø120 | ||||
| Tipo di naso del fuso | C11 | ||||
| Gamme di velocità di rotazione del mandrino | r/min | 10-1000 (da motore guidato da invertitore) un manuale di 4 gamme |
|||
| Diametro della spoletta di Taistock | millimetro | Ø100 | |||
| Viaggio della spoletta della contropunta | millimetro | 240 | |||
| Conicità della spoletta della contropunta | Nessuna TA 6 | ||||
| Max.travel dell'ascissa | millimetro | 320 | 400 | 400 | |
| Z-asse di Max.travelof | millimetro | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Traversata rapida dell'asse di X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Dimensione dello stinco dello strumento (positon di verticale 4) | millimetro | 32X25 | |||
| Precisione di posizionamento di asse di X/Z | millimetro | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Accuratezza di axisrepeatability di X/Z | millimetro | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 o più) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensioni della macchina (L*W*H) |
millimetro | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Peso della macchina | chilogrammo | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
Configurazione del prodotto
| Configurazione | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Guida a guida | Modo della scatola | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio di velocità dell'impulso principale | Servomotore manuale | ● | ● | ● | ● | O | O | O |
| Servomotore automatico | O | O | O | O | O | O | O | |
| Motore di doppia velocità | — | — | O | O | — | — | — | |
| Motore comune | — | — | — | — | O | O | O | |
| Da motore guidato da invertitore manuale | O | O | O | O | ● | ● | ● | |
| Da motore guidato da invertitore automatico | O | O | O | O | O | O | O | |
| Singolo fuso | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |

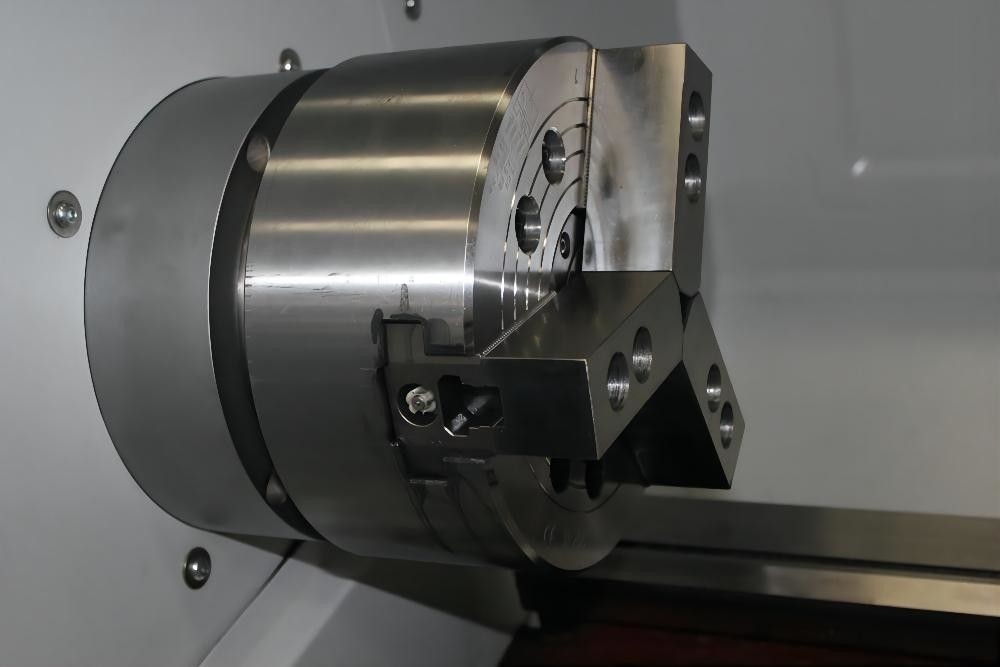

| Chuck | Manuale | ● | ● | ● | ● | ● | ● | ● |
| Mandrino idraulico vuoto domestico | O | O | O | O | — | — | — | |
| Mandrino idraulico solido domestico | O | O | — | — | — | — | — | |
| Mandrino idraulico vuoto importato | O | O | O | O | O | O | O | |
| Mandrino idraulico solido importato | O | O | O | O | O | O | O | |
| Contropunta | Contropunta manuale | ● | ● | ● | ● | ● | ● | ● |
| Contropunta idraulica | O | O | O | O | O | O | O | |

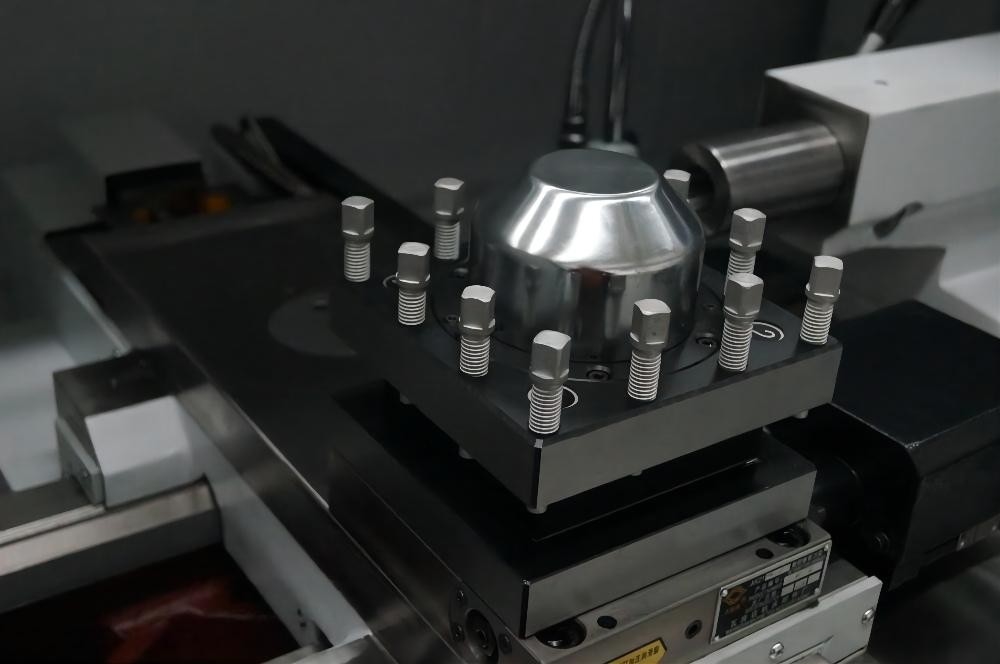

| Portautensile | Positon di verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn orizzontale | O | O | O | O | O | O | O | |
| Positon di orizzontale 8 | — | — | O | O | O | O | O | |
| Sistema di liquido refrigerante | Raffreddamento ad aria forzata | ● | ● | ● | ● | — | — | — |
| Scambiatore di calore per il pannello elettrico | O | O | O | O | ● | ● | ● | |
| Unità di controllo termica elettrica | O | O | O | O | O | O | O | |
| le altre opzioni o caratteristica | Lunetta fissa | O | O | O | O | O | O | O |
| Lunetta mobile | O | O | O | O | O | O | O | |
| mandrino 4-Jaw | O | O | O | O | O | O | O | |
| Volante esterno | O | O | O | O | O | O | O | |
●---Norma O---Facoltativo —--N/A
