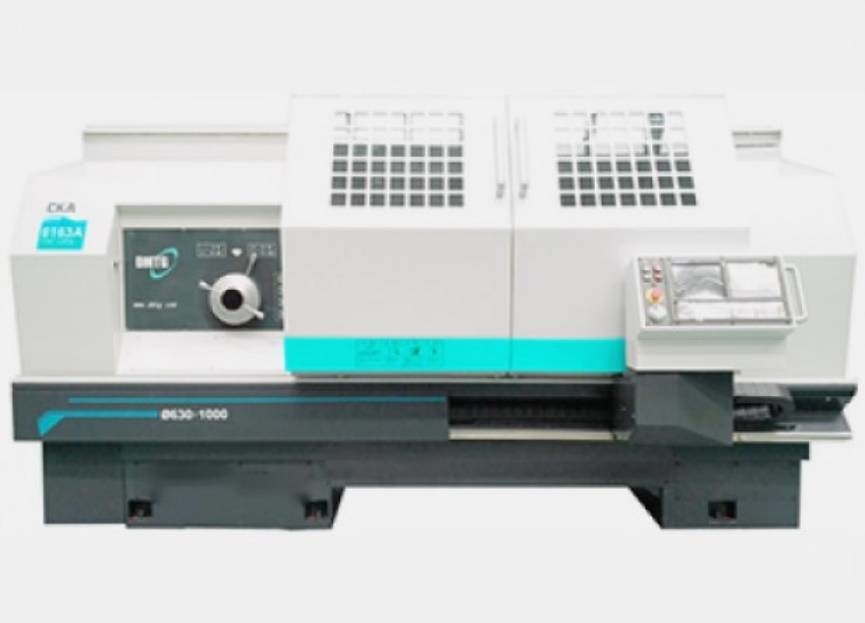

Il CNC del letto piano di CKA6163A lavora 10 al tornio - macchina universale di CNC 1000r/min
Dettagli del prodotto
| Nome: | Tornio di CNC del letto piano di CKA6163A | Diametro massimo dell'oscillazione sopra il letto: | Ø630mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø320mm | Lunghezza massima del pezzo in lavorazione: | 1000/1500/2000/3000/4000/5000mm |
| Lunghezza di taglio massima: | 795/1245/1845/2745/3785/4745mm (posizione di verticale 4) 690/1140/1740/2640/3680/4640mm (6/8-positi | Potere del motore mandrino: | 11kw |
| Foro di fuso: | Ø100mm | Tipo di naso del fuso: | C11 |
| Gamme di velocità di rotazione del mandrino: | 10-1000r/min (da motore guidato da invertitore) (un manuale di 4 gamme) | Traversata rapida dell'asse di X/Z: | 4/7.5 (、 1000 del、 1500 2000)、 4/3.5 (4000、 5000) del、 4 4(3000) |
| Evidenziare |
Tornio di CNC del letto piano di CKA6163A,tornio di CNC del letto piano 1000r/min,Macchina universale di CNC di CKA6163A |
||
Descrizione del prodotto
Prezzo del tornio di CNC del letto della lamina piatta universale di serie CKA6163A di CKA da vendere

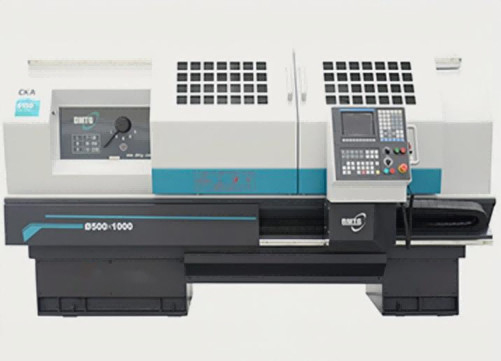

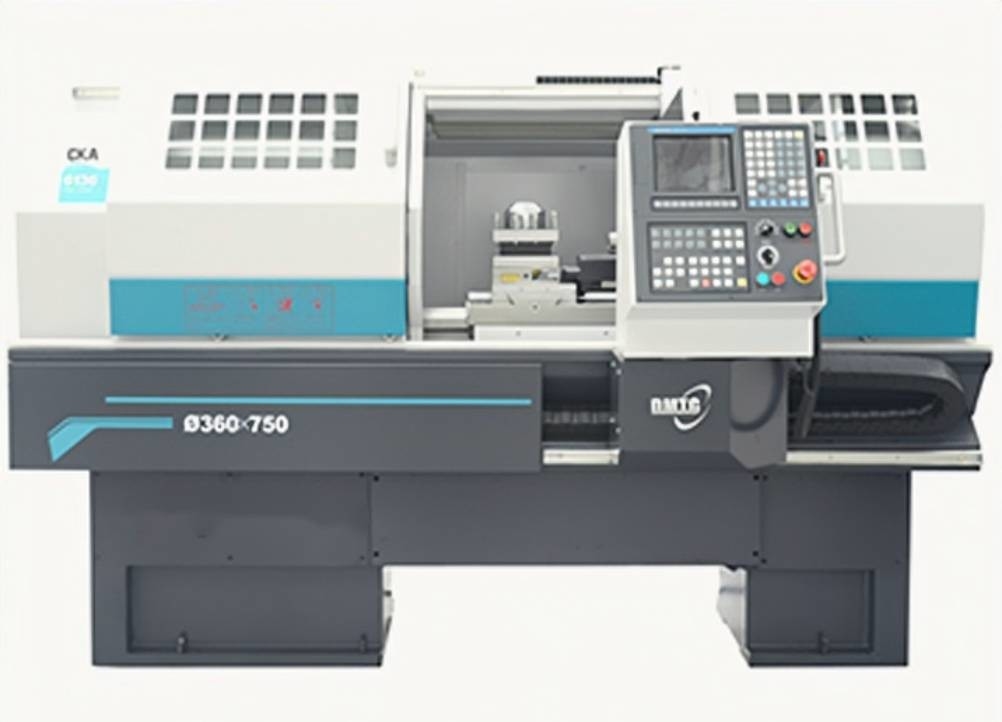

Presentazione del prodotto
I torni di CNC di serie di CKA sono progettati con FANUC, SIEMENS ed altri sistemi di CNC delle società famose. Le macchine possono funzionare sotto forma di riciclaggio multiplo della replica. Come il tipo generale, queste macchine possono essere utilizzate per lavorare di rivestimento e di semi-rifinitura di molti generi di fusi e di parti del disco. Oltre a, dentro & fuori di ferroso, fronte conico, fronte capo, scanalare, smussare, foro dell'alesaggio della filettatura, scremando foro e tutti i tipi di curva lungo un asse simmetrici.
Configurazione del prodotto
| Configurazione | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Guida a guida | Modo della scatola | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio di velocità dell'impulso principale | Servomotore manuale | ● | ● | ● | ● | O | O | O |
| Servomotore automatico | O | O | O | O | O | O | O | |
| Motore di doppia velocità | — | — | O | O | — | — | — | |
| Motore comune | — | — | — | — | O | O | O | |
| Da motore guidato da invertitore manuale | O | O | O | O | ● | ● | ● | |
| Da motore guidato da invertitore automatico | O | O | O | O | O | O | O | |
| Singolo fuso | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Chuck | Manuale | ● | ● | ● | ● | ● | ● | ● |
| Mandrino idraulico vuoto domestico | O | O | O | O | — | — | — | |
| Mandrino idraulico solido domestico | O | O | — | — | — | — | — | |
| Mandrino idraulico vuoto importato | O | O | O | O | O | O | O | |
| Mandrino idraulico solido importato | O | O | O | O | O | O | O | |
| Contropunta | Contropunta manuale | ● | ● | ● | ● | ● | ● | ● |
| Contropunta idraulica | O | O | O | O | O | O | O | |
| Portautensile | Positon di verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn orizzontale | O | O | O | O | O | O | O | |
| Positon di orizzontale 8 | — | — | O | O | O | O | O | |
| Sistema di liquido refrigerante | Raffreddamento ad aria forzata | ● | ● | ● | ● | — | — | — |
| Scambiatore di calore per il pannello elettrico | O | O | O | O | ● | ● | ● | |
| Unità di controllo termica elettrica | O | O | O | O | O | O | O | |
| le altre opzioni o caratteristica | Lunetta fissa | O | O | O | O | O | O | O |
| Lunetta mobile | O | O | O | O | O | O | O | |
| mandrino 4-Jaw | O | O | O | O | O | O | O | |
| Volante esterno | O | O | O | O | O | O | O | |
●---Norma O---Facoltativo —--N/A
Specificazione principale
| Modello del prodotto | UNITÀ | CKA6163A | CKA6180A | CKA61100A | |
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø630 | Ø800 | Ø1000 | |
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø320 | Ø490 | Ø700 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Lunghezza di taglio massima | millimetro | 795/1245/1845/2745/3785/4745 (posizione di verticale 4) 690/1140/1740/2640/3680/4640 (6/8-position orizzontale) |
795/1245 (posizione di verticale 4) 690/1140 (6/8-position orizzontale) |
||
| Diametro di Max.turning | Posizione di verticale 4 | millimetro | Ø630 | Ø800 | Ø800 |
| Posizione di orizzontale 6 | millimetro | Ø620 | Ø620 | Ø620 | |
| Posizione di orizzontale 8 | millimetro | Ø620 | Ø620 | Ø620 | |
| Altezza concentrare del fuso | millimetro | 315 | 400 | 515 | |
| Potere del motore mandrino | chilowatt | 11 | |||
| Foro di fuso | millimetro | Ø100 | |||
| Conicità del foro di fuso | 1:20 Ø120 | ||||
| Tipo di naso del fuso | C11 | ||||
| Gamme di velocità di rotazione del mandrino | r/min | 10-1000 (da motore guidato da invertitore) un manuale di 4 gamme |
|||
| Diametro della spoletta di Taistock | millimetro | Ø100 | |||
| Viaggio della spoletta della contropunta | millimetro | 240 | |||
| Conicità della spoletta della contropunta | Nessuna TA 6 | ||||
| Max.travel dell'ascissa | millimetro | 320 | 400 | 400 | |
| Z-asse di Max.travelof | millimetro | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Traversata rapida dell'asse di X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Dimensione dello stinco dello strumento (positon di verticale 4) | millimetro | 32X25 | |||
| Precisione di posizionamento di asse di X/Z | millimetro | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Accuratezza di axisrepeatability di X/Z | millimetro | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 o più) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensioni della macchina (L*W*H) |
millimetro | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Peso della macchina | chilogrammo | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
