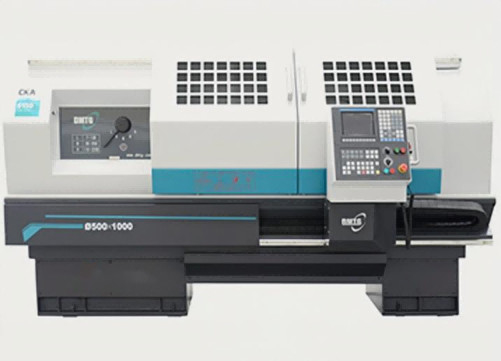

Fuso universale di giro della macchina CKA6150i del tornio di CNC del letto piano singolo
Dettagli del prodotto
| Nome: | Tornio di CNC del letto piano di CKA6150i | Diametro massimo dell'oscillazione sopra il letto: | Ø500mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø280mm | Lunghezza massima del pezzo in lavorazione: | 750/1000mm |
| Lunghezza di taglio massima: | 680/930mm | Potere del motore mandrino: | 11/15Kw |
| Foro di fuso: | Ø82mm | Tipo di naso del fuso: | A2-8 |
| Gamme di velocità di rotazione del mandrino: | 30-3000 singolo fuso | Traversata rapida dell'asse di X/Z: | 4/8m/min |
| Evidenziare |
Macchina di giro del tornio di CNC di CKA6150i,Macchina di giro universale del tornio di CNC,Tornio piano di CNC del singolo fuso |
||
Descrizione del prodotto

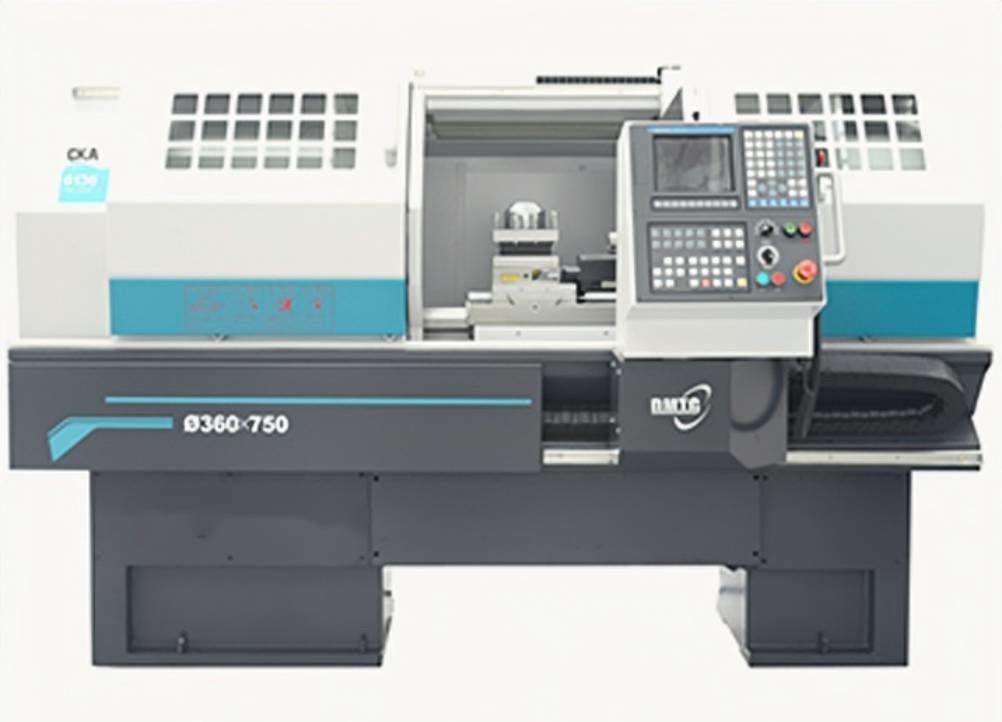

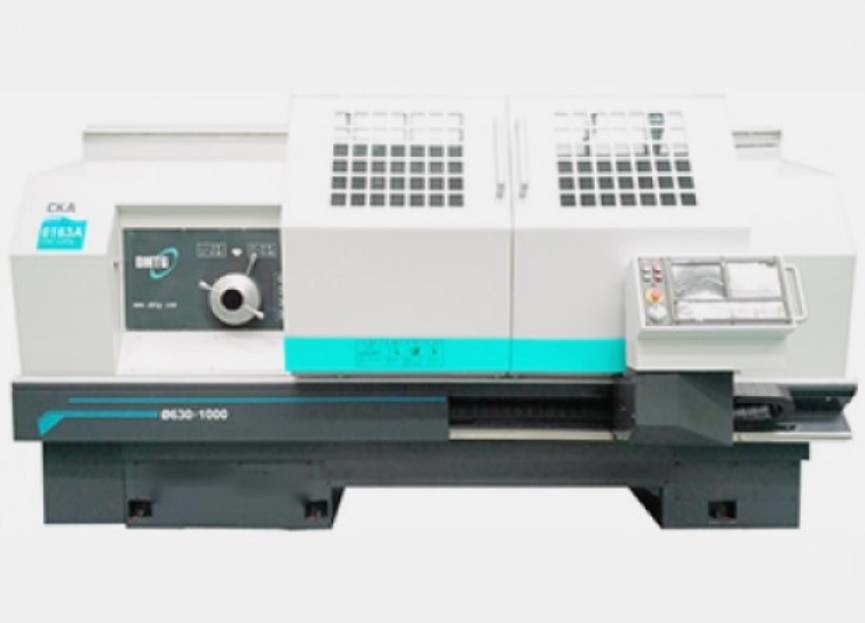

Tornio di CNC del letto di lamina piatta universale di serie di CKA
Presentazione del prodotto
Questa macchina utensile è un tornio orizzontale di CNC controllato dal (z) verticale e (x) dalle coordinate orizzontali. Può tagliare automaticamente cilindrico interno ed esterno, affusolato, giro, estremità, processi della scanalatura, della smussatura ed altro di varie parti del disco e dell'asse. Può girare i fili diritti metrici, i fili dell'estremità, i fili diritti di pollice ed i vari processi di giro. Quale il filo affusolato. È adatto a produzione di multi-varietà, del medium e di piccoli prodotti in lotti e mostra la superiorità alle parti complesse e di alta precisione.
Configurazione del prodotto
| Configurazione | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Guida a guida | Modo della scatola | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio di velocità dell'impulso principale | Servomotore manuale | ● | ● | ● | ● | O | O | O |
| Servomotore automatico | O | O | O | O | O | O | O | |
| Motore di doppia velocità | — | — | O | O | — | — | — | |
| Motore comune | — | — | — | — | O | O | O | |
| Da motore guidato da invertitore manuale | O | O | O | O | ● | ● | ● | |
| Da motore guidato da invertitore automatico | O | O | O | O | O | O | O | |
| Singolo fuso | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Chuck | Manuale | ● | ● | ● | ● | ● | ● | ● |
| Mandrino idraulico vuoto domestico | O | O | O | O | — | — | — | |
| Mandrino idraulico solido domestico | O | O | — | — | — | — | — | |
| Mandrino idraulico vuoto importato | O | O | O | O | O | O | O | |
| Mandrino idraulico solido importato | O | O | O | O | O | O | O | |
| Contropunta | Contropunta manuale | ● | ● | ● | ● | ● | ● | ● |
| Contropunta idraulica | O | O | O | O | O | O | O | |
| Portautensile | Positon di verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn orizzontale | O | O | O | O | O | O | O | |
| Positon di orizzontale 8 | — | — | O | O | O | O | O | |
| Sistema di liquido refrigerante | Raffreddamento ad aria forzata | ● | ● | ● | ● | — | — | — |
| Scambiatore di calore per il pannello elettrico | O | O | O | O | ● | ● | ● | |
| Unità di controllo termica elettrica | O | O | O | O | O | O | O | |
| le altre opzioni o caratteristica | Lunetta fissa | O | O | O | O | O | O | O |
| Lunetta mobile | O | O | O | O | O | O | O | |
| mandrino 4-Jaw | O | O | O | O | O | O | O | |
| Volante esterno | O | O | O | O | O | O | O | |
●---Norma O---Facoltativo —--N/A
Specificazione principale
| Modello del prodotto | UNITÀ | CKA6150 | CKA6166 | CKA6150i | |
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø500 | Ø660 | Ø500 | |
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø280 | Ø430 | Ø280 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Lunghezza di taglio massima | millimetro | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Diametro di Max.turning | Posizione di verticale 4 | millimetro | Ø500 | Ø560 | Ø500 |
| Posizione di orizzontale 6 | millimetro | Ø400 | Ø400 | Ø400 | |
| Posizione di orizzontale 8 | millimetro | Ø370 | Ø370 | Ø370 | |
| Altezza concentrare del fuso | millimetro | 250 | 330 | 250 | |
| Potere del motore mandrino | chilowatt | 7.5/11 | 7.5/11 | 11/15 | |
| Foro di fuso | millimetro | Ø82 | |||
| Conicità del foro di fuso | 1:20 Ø90 | 1:20 Ø90 | 1:20 Ø100 | ||
| Tipo di naso del fuso | D8 | D8 | I2-8 | ||
| Gamme di velocità di rotazione del mandrino | r/min | 7-2200 un manuale di 3 gamme |
7-2200 un manuale di 3 gamme |
30-3000 Singolo fuso |
|
| Diametro della spoletta di Taistock | millimetro | Ø75 | |||
| Viaggio della spoletta della contropunta | millimetro | 150 | |||
| Conicità della spoletta della contropunta | Nessuna TA 5 | ||||
| Max.travel dell'ascissa | millimetro | 280 | 305 | 280 | |
| Z-asse di Max.travelof | millimetro | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Traversata rapida dell'asse di X/Z | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Dimensione dello stinco dello strumento (positon di verticale 4) | millimetro | 25X25 | |||
| Precisione di posizionamento di asse di X/Z | millimetro | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| Accuratezza di axisrepeatability di X/Z | millimetro | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| dimensioni della macchina (L*W*H) |
millimetro | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Peso della macchina | chilogrammo | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
