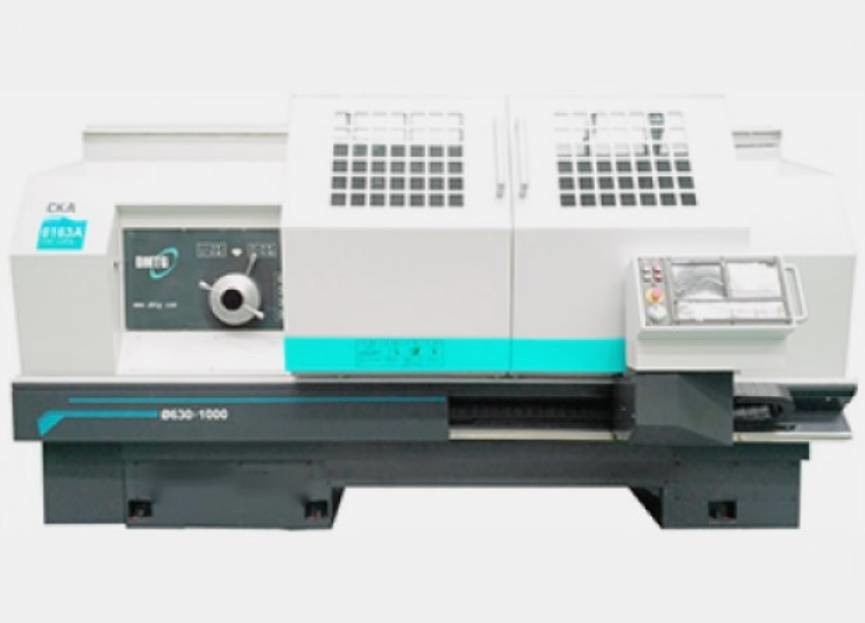

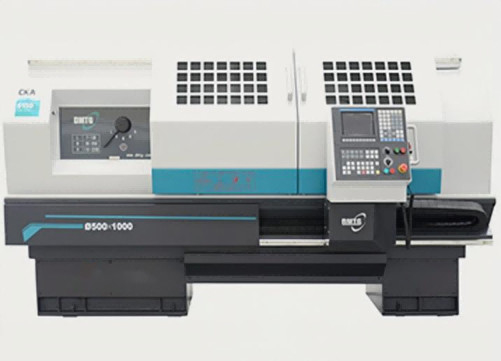

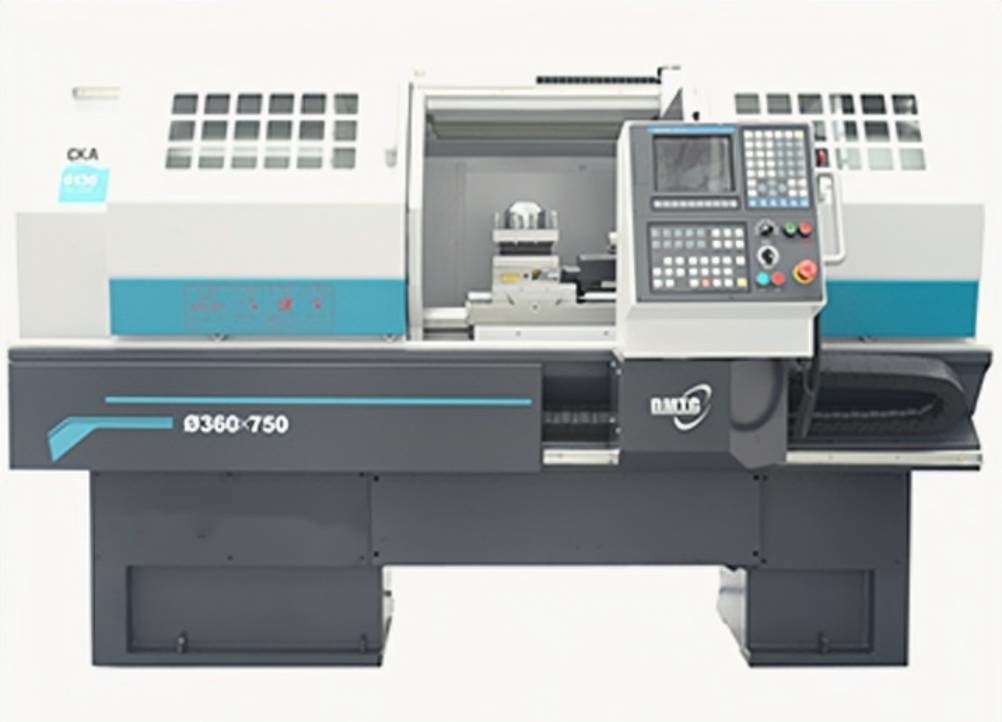

Fornitore della Cina del tornio di CNC del letto della lamina piatta universale di serie CKA6140/CKA6140i di CKA
Presentazione del prodotto
Questa macchina è un tornio orizzontale di controllo numerico controllato da (z) verticale e (x) dalle coordinate orizzontali. Può tagliare automaticamente la superficie cilindrica interna ed esterna, la superficie conica, la superficie circolare, la superficie dell'estremità, processi della scanalatura, della smussatura ed altro per varie parti del disco e dell'asse e può girare il filo diritto metrico, il filo diritto del filo dell'estremità e di pollice e le varie operazioni di giro quali i fili della conicità. È adatto a produzione di multi-varietà, del medium e di piccoli prodotti in lotti e può mostrare la superiorità alle parti complesse e di alta precisione.
Configurazione del prodotto
| Configurazione | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Guida a guida | Modo della scatola | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio di velocità dell'impulso principale | Servomotore manuale | ● | ● | ● | ● | O | O | O |
| Servomotore automatico | O | O | O | O | O | O | O | |
| Motore di doppia velocità | — | — | O | O | — | — | — | |
| Motore comune | — | — | — | — | O | O | O | |
| Da motore guidato da invertitore manuale | O | O | O | O | ● | ● | ● | |
| Da motore guidato da invertitore automatico | O | O | O | O | O | O | O | |
| Singolo fuso | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Chuck | Manuale | ● | ● | ● | ● | ● | ● | ● |
| Mandrino idraulico vuoto domestico | O | O | O | O | — | — | — | |
| Mandrino idraulico solido domestico | O | O | — | — | — | — | — | |
| Mandrino idraulico vuoto importato | O | O | O | O | O | O | O | |
| Mandrino idraulico solido importato | O | O | O | O | O | O | O | |
| Contropunta | Contropunta manuale | ● | ● | ● | ● | ● | ● | ● |
| Contropunta idraulica | O | O | O | O | O | O | O | |
| Portautensile | Positon di verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn orizzontale | O | O | O | O | O | O | O | |
| Positon di orizzontale 8 | — | — | O | O | O | O | O | |
| Sistema di liquido refrigerante | Raffreddamento ad aria forzata | ● | ● | ● | ● | — | — | — |
| Scambiatore di calore per il pannello elettrico | O | O | O | O | ● | ● | ● | |
| Unità di controllo termica elettrica | O | O | O | O | O | O | O | |
| le altre opzioni o caratteristica | Lunetta fissa | O | O | O | O | O | O | O |
| Lunetta mobile | O | O | O | O | O | O | O | |
| mandrino 4-Jaw | O | O | O | O | O | O | O | |
| Volante esterno | O | O | O | O | O | O | O | |
●---Norma O---Facoltativo —--N/A
Specificazione principale
| Modello del prodotto | UNITÀ | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø360 | Ø400 | |||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø180 | Ø200 | |||
| Lunghezza massima del pezzo in lavorazione | millimetro | 750/1000 | 750/1000 | |||
| Lunghezza di taglio massima | millimetro | 580/830 | 580/830 | |||
| Diametro di Max.turning | Posizione di verticale 4 | millimetro | Ø360 | Ø400 | ||
| Posizione di orizzontale 6 | millimetro | Ø300 | Ø300 | |||
| Posizione di orizzontale 8 | millimetro | — | — | |||
| Altezza concentrare del fuso | millimetro | 186 | 200 | |||
| Potere del motore mandrino | chilowatt | 5,5 | 5,5 | 5,5 | 5,5 | |
| Foro di fuso | millimetro | Ø52 | Ø40 | Ø52 | Ø40 | |
| Conicità del foro di fuso | La TA 6 | La TA 5 | La TA 6 | La TA 5 | ||
| Tipo di naso del fuso | I2-6 | I2-5 | I2-6 | I2-5 | ||
| Gamme di velocità di rotazione del mandrino | r/min | 20-2500 un manuale di 2 gamme |
20-3500 Singolo fuso |
20-2500 un manuale di 2 gamme |
20-3500 Singolo fuso |
|
| Diametro della spoletta di Taistock | millimetro | Ø63 | Ø63 | |||
| Viaggio della spoletta della contropunta | millimetro | 140 | 140 | |||
| Conicità della spoletta della contropunta | Nessuna TA 4 | Nessuna TA 4 | ||||
| Max.travel dell'ascissa | millimetro | 230 | 240 | |||
| Z-asse di Max.travelof | millimetro | 580/830 | 580/830 | |||
| Traversata rapida dell'asse di X/Z | m/min | 4/6 | 4/6 | |||
| Dimensione dello stinco dello strumento (positon di verticale 4) | millimetro | 20X20 | 20X20 | |||
| Precisione di posizionamento di asse di X/Z | millimetro | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| Accuratezza di axisrepeatability di X/Z | millimetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| dimensioni della macchina (L*W*H) |
millimetro | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Peso della macchina | chilogrammo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
Packing&Shipping
FAQ
1: Come posso scegliere le macchine più adatte?
: Prego dicami le vostre specifiche, possiamo scegliere il migliore modello per voi, o potete scegliere il modello esatto. Potete anche inviarci i prodotti che disegnano, noi sceglierete le macchine più adatte per voi.
2: Che cosa è i vostri prodotti principali della vostra società?
: Ci siamo specializzati in tutti i tipi di macchine, quale la macchina del tornio di CNC, fresatrice di CNC, centro di lavorazione verticale, macchine del tornio, perforatrice, perforatrice radiale, macchina segante, macchina della limatrice ecc.
3: Che cosa è i vostri termini commerciali?
: CATENA DELL'OROLOGIO, CFR e CIF tutta accettabile.
4: Che cosa è i termini di pagamento?
: T/T, pagamento iniziale di 30% quando ordine, pagamento dell'equilibrio di 70% prima della spedizione; LC irrevocabile a vista.
5: Che cosa è il MOQ?
: 1 insieme.
