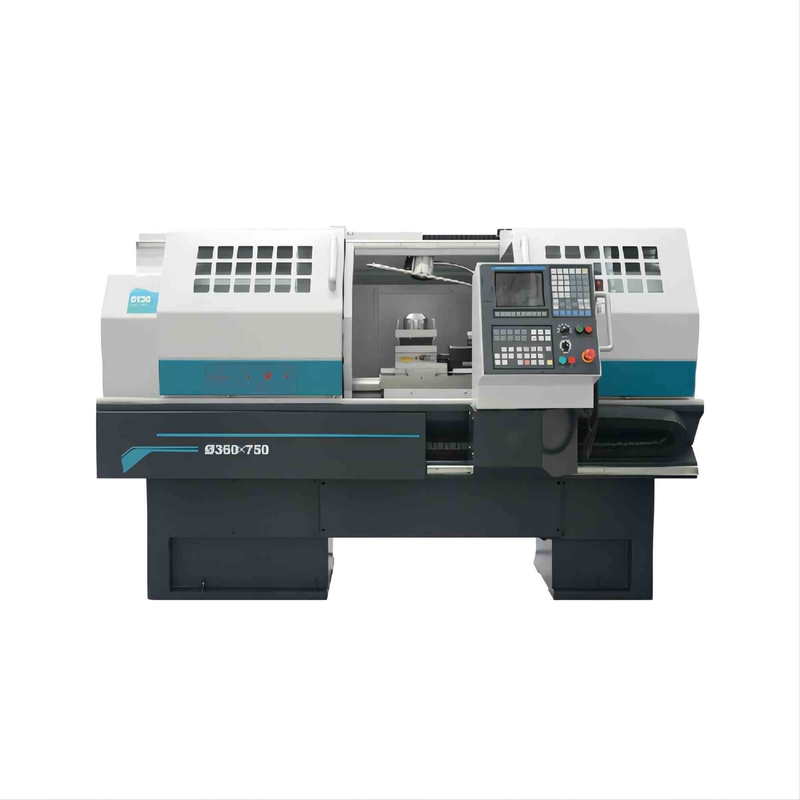

Macchina orizzontale di CNC della macchina CKA6136 CKA6136i del tornio del letto piano del fuso 5.5KW
Dettagli del prodotto
| Nome: | Tornio di CNC del letto piano di CKA6136/CKA6136i | Diametro massimo dell'oscillazione sopra il letto: | Ø360mm |
|---|---|---|---|
| Diametro di Max.swing sopra lo scorrevole trasversale: | Ø180mm | Lunghezza massima del pezzo in lavorazione: | 750/1000mm |
| Lunghezza di taglio massima: | 580/830mm | Potere del motore mandrino: | 5.5KW |
| Foro di fuso: | Ø52/Ø40mm | Tipo di naso del fuso: | A2-6 /A2-5 |
| Gamme di velocità di rotazione del mandrino: | 20-2500 (2)/20-3500 del manuale della gamma (singolo fuso) | Traversata rapida dell'asse di X/Z: | 4/6m/min |
| Evidenziare |
Macchina del tornio del letto piano CKA6136,Macchina del tornio del letto piano 5.5KW,Macchina orizzontale di CNC CKA6136 |
||
Descrizione del prodotto
Macchina del tornio del letto piano di prezzi della macchina di CNC di serie CKA6136/CKA6136i Cina di CKA da vendere
Presentazione del prodotto
I torni di CNC di serie di CKA sono torni orizzontali di CNC controllati da (z) longitudinale e (x) dalle coordinate trasversali. Può completare automaticamente la superficie cilindrica interna ed esterna, la superficie conica, la superficie dell'arco, la superficie dell'estremità, processi della scanalatura, della smussatura ed altro per varie parti del disco e dell'asse. Può anche girare i fili diritti metrici, i fili dell'estremità ed i fili di pollice e vario diritti girando l'elaborazione quale il filo della conicità. È adatto a produzione piccoli ed in lotti dei prodotti medi di multi-varietà, e può mostrare la sua superiorità particolarmente per le parti complesse e di alta precisione.
Configurazione del prodotto
| Configurazione | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Guida a guida | Modo della scatola | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio di velocità dell'impulso principale | Servomotore manuale | ● | ● | ● | ● | O | O | O |
| Servomotore automatico | O | O | O | O | O | O | O | |
| Motore di doppia velocità | — | — | O | O | — | — | — | |
| Motore comune | — | — | — | — | O | O | O | |
| Da motore guidato da invertitore manuale | O | O | O | O | ● | ● | ● | |
| Da motore guidato da invertitore automatico | O | O | O | O | O | O | O | |
| Singolo fuso | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Chuck | Manuale | ● | ● | ● | ● | ● | ● | ● |
| Mandrino idraulico vuoto domestico | O | O | O | O | — | — | — | |
| Mandrino idraulico solido domestico | O | O | — | — | — | — | — | |
| Mandrino idraulico vuoto importato | O | O | O | O | O | O | O | |
| Mandrino idraulico solido importato | O | O | O | O | O | O | O | |
| Contropunta | Contropunta manuale | ● | ● | ● | ● | ● | ● | ● |
| Contropunta idraulica | O | O | O | O | O | O | O | |
| Portautensile | Positon di verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn orizzontale | O | O | O | O | O | O | O | |
| Positon di orizzontale 8 | — | — | O | O | O | O | O | |
| Sistema di liquido refrigerante | Raffreddamento ad aria forzata | ● | ● | ● | ● | — | — | — |
| Scambiatore di calore per il pannello elettrico | O | O | O | O | ● | ● | ● | |
| Unità di controllo termica elettrica | O | O | O | O | O | O | O | |
| le altre opzioni o caratteristica | Lunetta fissa | O | O | O | O | O | O | O |
| Lunetta mobile | O | O | O | O | O | O | O | |
| mandrino 4-Jaw | O | O | O | O | O | O | O | |
| Volante esterno | O | O | O | O | O | O | O | |
●---Norma O---Facoltativo —--N/A
Specificazione principale
| Modello del prodotto | UNITÀ | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø360 | Ø400 | |||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø180 | Ø200 | |||
| Lunghezza del pezzo in lavorazione di massimo | millimetro | 750/1000 | 750/1000 | |||
| Lunghezza di taglio massima | millimetro | 580/830 | 580/830 | |||
| Diametro di Max.turning | Posizione di verticale 4 | millimetro | Ø360 | Ø400 | ||
| Posizione di orizzontale 6 | millimetro | Ø300 | Ø300 | |||
| Posizione di orizzontale 8 | millimetro | — | — | |||
| Altezza concentrare del fuso | millimetro | 186 | 200 | |||
| Potere del motore mandrino | chilowatt | 5,5 | 5,5 | 5,5 | 5,5 | |
| Foro di fuso | millimetro | Ø52 | Ø40 | Ø52 | Ø40 | |
| Conicità del foro di fuso | La TA 6 | La TA 5 | La TA 6 | La TA 5 | ||
| Tipo di naso del fuso | I2-6 | I2-5 | I2-6 | I2-5 | ||
| Gamme di velocità di rotazione del mandrino | r/min | 20-2500 un manuale di 2 gamme |
20-3500 Singolo fuso |
20-2500 un manuale di 2 gamme |
20-3500 Singolo fuso |
|
| Diametro della spoletta di Taistock | millimetro | Ø63 | Ø63 | |||
| Viaggio della spoletta della contropunta | millimetro | 140 | 140 | |||
| Conicità della spoletta della contropunta | Nessuna TA 4 | Nessuna TA 4 | ||||
| Max.travel dell'ascissa | millimetro | 230 | 240 | |||
| Z-asse di Max.travelof | millimetro | 580/830 | 580/830 | |||
| Traversata rapida dell'asse di X/Z | m/min | 4/6 | 4/6 | |||
| Dimensione dello stinco dello strumento (positon di verticale 4) | millimetro | 20X20 | 20X20 | |||
| Precisione di posizionamento di asse di X/Z | millimetro | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| Accuratezza di axisrepeatability di X/Z | millimetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| dimensioni della macchina (L*W*H) |
millimetro | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Peso della macchina | chilogrammo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||

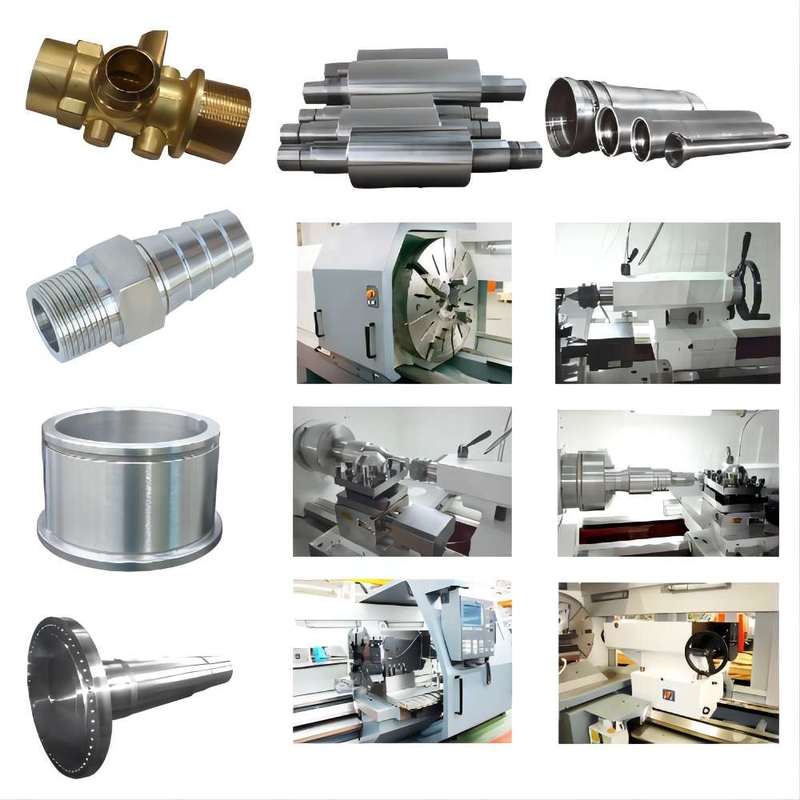

MOSTRA
