Luogo di origine:
La Cina
Certificazione:
CE, ISO certification
Numero di modello:
M1463
Video
Video
Video
Video

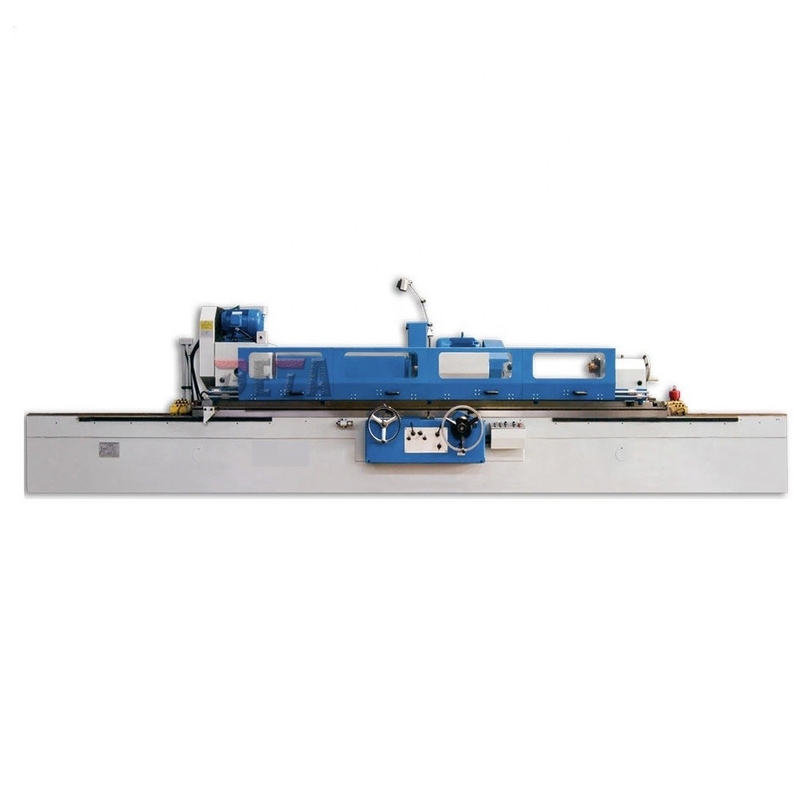

M14 smerigliatrice cilindrica del metallo della macchina per la frantumazione dell'universale di serie M1463
Questa serie di smerigliatrici cilindriche usa i meccanismi di collegamento elettrici ed idraulici con le varie parti mobili, che sono sicure ed affidabili funzionare. È adatto a frantumare la precisione IT6-IT5 pezzi in lavorazione rotatori cilindrici o conici. È adatto ad officine di produzione in serie e del pezzo singolo.
CARATTERISTICHE STRUTTURALI
| Accessori standard | Accessori facoltativi | ||
| Serbatoio di acqua di raffreddamento | Ferro del cuscinetto di livellamento | Supporto d'equilibratura della ruota | Resto concentrare chiuso |
| Apprettatrice esterna del cerchio | Luce di lavoro | Sepatator magnetico | Estrattore del fronte dell'estremità |
| Mandrino della mola e trattamento degli strumenti |
Struttura concentrare aperta | Separatore magnetico filtro dalla cinghia |
Estrattore del raggio |
| Norma aperta della struttura concentrare | centro | dispositivo concentrare stridente | |
| Asse dell'equilibrio | abrasivi rotondi interni (soltanto serie M14) | ||
Parametri tecnici principali
| OGGETTO | UNITÀ | M1463 | |
| Distanza fra i centri | millimetro | 2000, 3000, 4000, 5000 | |
| Altezza concentrare | millimetro | 370 | |
| Dia. Ground (O.D) | millimetro | 30-630 | |
| Dia. Ground (identificazione) | millimetro | 30-250 | |
| Terra massima di lunghezza (O.D) | millimetro | 2000, 3000, 4000, 5000 | |
| Terra massima di lunghezza (identificazione) | millimetro | 320 | |
| Peso massimo del pezzo da lavorare | chilogrammo | 3000 | |
| Angolo girante | ° | +90° | |
| Conicità concentrare | La TA | 80 metrici # | |
| Velocità di rotazione del mandrino | r/min | 50HZ: 14~140 stepless | |
| Angolo girante | r/min | 1100/550 | |
| Viaggio rapido di Wheelhead | millimetro | 100 | |
| Viaggio massimo | millimetro | 450 | |
| Angolo girante | ° | -30° | |
| Alimentazione di mano per. | giro | 4/finish ruvido 0,5 | |
| Alimentazione di mano per. | gra | Ruvido: 0,02 rivestimenti: 0,0025 | |
| Dimensione della ruota (ODxWxID) | millimetro | 600x75x305 | |
| Velocità periferica | m/s | 35/17.5 | |
| Velocità di rotazione del mandrino | r/min | 10000 | |
| Dimensione della ruota | millimetro | Massimo: min 175x32x32: 30x25x10 | |
| Alimentazione di mano per. | giro | 5 | |
| Angolo girante massimo della tavola | Cockwise | ° | 2° (2000), 1 ° (3000,4000,5000) |
| Antiorario | ° | 4° (2000), 3° (3000) 2.5° (4000), 1.5° (5000) |
|
| Gamma di velocità longitudinale di tavola | m/min | 0.1-2.5 | |
| Conicità concentrare | La TA | 80 metrici # | |
| Viaggio della spoletta | millimetro | 70 | |
| Potere del motore di Wheelhead | chilowatt | 7/11 | |
| Molatura interna | chilowatt | 1,5 | |
| Potere del motore di Workhead | chilowatt | 15 | |
| Peso lordo | t | 18(2000), 19(3000) 24(4000), 26(5000) |
|
| Dimensione d'imballaggio | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
|
