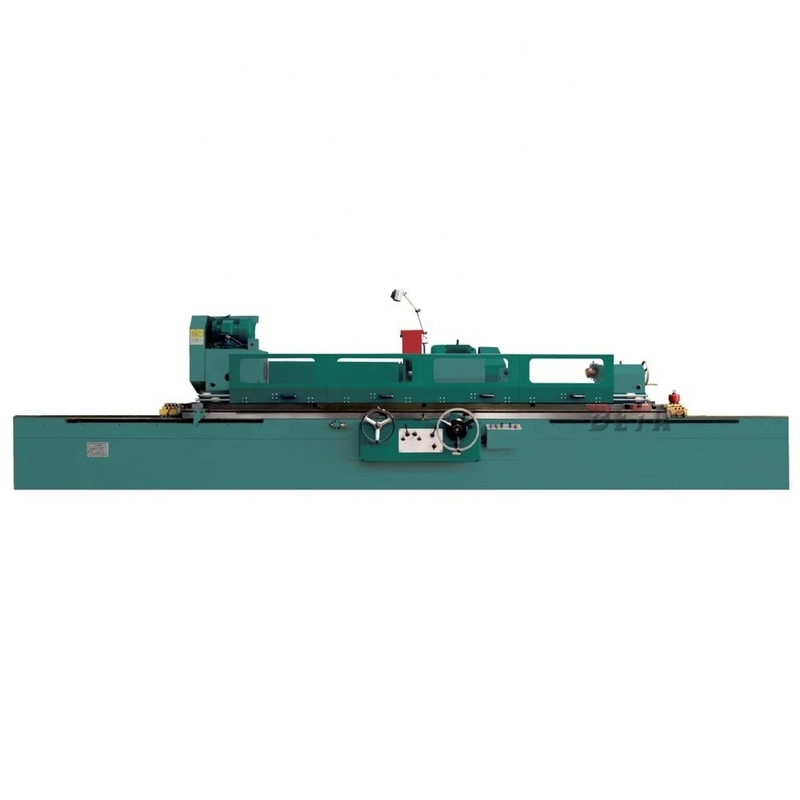

Alta precisione cilindrica universale M1432B della macchina per la frantumazione
Dettagli del prodotto
| Nome di prodotto: | Macchina per la frantumazione cilindrica di M1432B | Distanza fra i centri: | 1000/1500/2000/3000mm |
|---|---|---|---|
| Terra del diametro: | 8-320mm | Peso massimo del pezzo da lavorare: | 150kg |
| Velocità di rotazione del mandrino di Workhead: | 50HZ: 25-220 Stepless r/min | Angolo girante della testa della ruota: | 1670 r/min |
| Viaggio massimo: | 246mm | Peso lordo: | 5.3(1000). 6.1(1500)、 del、 7.9(2000) 9.9(3000) t |
| Evidenziare |
Macchina per la frantumazione cilindrica di M1432B,Macchina per la frantumazione cilindrica di iso,Macchina per la frantumazione universale di alta precisione |
||
Descrizione del prodotto
Macchina per la frantumazione cilindrica dell'universale di serie M1432B di alta precisione M14
Questa serie di smerigliatrici cilindriche usa i meccanismi di collegamento elettrici ed idraulici con le varie parti mobili, che sono sicure ed affidabili funzionare. È adatto a frantumare la precisione IT6-IT5 pezzi in lavorazione rotatori cilindrici o conici. È adatto ad officine di produzione in serie e del pezzo singolo.
CARATTERISTICHE STRUTTURALI
| Accessori standard | Accessori facoltativi | ||
| Serbatoio di acqua di raffreddamento | Ferro del cuscinetto di livellamento | Supporto d'equilibratura della ruota | Resto concentrare chiuso |
| Apprettatrice esterna del cerchio | Luce di lavoro | Sepatator magnetico | Estrattore del fronte dell'estremità |
| Mandrino della mola e trattamento degli strumenti |
Struttura concentrare aperta | Separatore magnetico filtro dalla cinghia |
Estrattore del raggio |
| Norma aperta della struttura concentrare | centro | dispositivo concentrare stridente | |
| Asse dell'equilibrio | abrasivi rotondi interni (soltanto serie M14) | ||
Parametri tecnici principali
| OGGETTO | UNITÀ | M1432B | |
| Distanza fra i centri | millimetro | 1000, 1500, 2000, 3000 | |
| Altezza concentrare | millimetro | 180 | |
| Dia. Ground (O.D) | millimetro | 8-320 | |
| Dia. Ground (identificazione) | millimetro | 30-100 | |
| Terra massima di lunghezza (O.D) | millimetro | 1000, 1500, 2000, 3000 | |
| Terra massima di lunghezza (identificazione) | millimetro | 125 | |
| Peso massimo del pezzo da lavorare | chilogrammo | 150 | |
| Angolo girante | ° | +90° | |
| Conicità concentrare | La TA | 4 | |
| Velocità di rotazione del mandrino | r/min | 50HZ: 25~220 Stepless | |
| Angolo girante | r/min | 1670 | |
| Viaggio rapido di Wheelhead | millimetro | 50 | |
| Viaggio massimo | millimetro | 246 | |
| Angolo girante | ° | -30° | |
| Alimentazione di mano per. | giro | 2/finish ruvido 0,5 | |
| Alimentazione di mano per. | gra | Ruvido: 0,01 rivestimenti: 0,0025 | |
| Dimensione della ruota (ODxWxID) | millimetro | 400x50x203 (1000, 1500) 500x50x203 (2000,3000) |
|
| Velocità periferica | m/s | 35 | |
| Velocità di rotazione del mandrino | r/min | 10000/15000 | |
| Dimensione della ruota | millimetro | Massimo: min 50x25x13: 17x20x6 | |
| Alimentazione di mano per. | giro | 6 | |
| Angolo girante massimo della tavola | Cockwise | ° | 3° |
| Antiorario | ° | 7°(1000), 6° (1500) 5° (2000), 3° (3000) |
|
| Gamma di velocità longitudinale di tavola | m/min | 0.1-4 | |
| Conicità concentrare | La TA | 4 | |
| Viaggio della spoletta | millimetro | 30 | |
| Potere del motore di Wheelhead | chilowatt | 5,5 (1000,1500), 7,5 (2000,3000) | |
| Molatura interna | chilowatt | 1,1 | |
| Potere del motore di Workhead | chilowatt | 1,5 | |
| Peso lordo | t | 5.3(1000). 6.1(1500) 7.9(2000), 9.9(3000) |
|
| Dimensione d'imballaggio | cm | 326 x 200 x 205(1000) 426 x 200 x 205(1500) 540 x 200 x 205(2000) 739 x 200 x 205(3000) |
|
