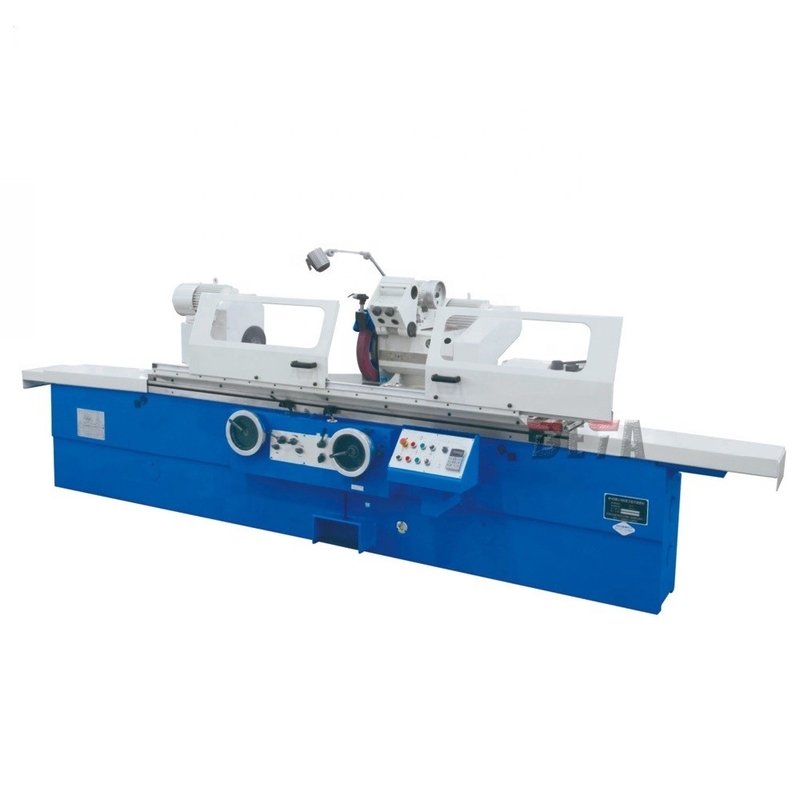

Viaggio universale di Machine MW1420 205mm della smerigliatrice cilindrica M14
Dettagli del prodotto
| Nome di prodotto: | Macchina per la frantumazione cilindrica MW1420 | Distanza fra i centri: | 500/750mm |
|---|---|---|---|
| Terra del diametro: | 8-200mm | Peso massimo del pezzo da lavorare: | 100kg |
| Velocità di rotazione del mandrino di Workhead: | 50HZ: 25-380 Stepless r/min | Angolo girante della testa della ruota: | 1670 r/min |
| Viaggio massimo: | 205mm | Peso lordo: | 3(500), 3.2(750) t |
| Evidenziare |
MW1420 smerigliatrice cilindrica Machine,smerigliatrice cilindrica Machine di 205mm,Smerigliatrice cilindrica universale di iso |
||
Descrizione del prodotto
M14 macchina per la frantumazione cilindrica dell'universale di serie MW1420
Caratteristiche di prodotto
1. Il tipo macchine per la frantumazione cilindriche universali di serie M14 è usato per esterno stridente o superfici interne dei pezzi in lavorazione rotatori del cilindro e del pezzo in lavorazione della conicità.
2. Il movimento longitudinale del worktable è determinato da idraulico o a mano dalla ruota.
Il worktable può girare fino ad un certo punto in modo da essere adatto a conicità stridente.
3. L'alimentazione trasversale capa della ruota è guidata da idraulico, che realizza l'alimentazione periodica automatica e l'alimentazione rapida. Può anche fare l'alimentazione ruvida e fine tramite il volantino.
| Accessori standard | Accessori facoltativi | ||
| Serbatoio di acqua di raffreddamento | Ferro del cuscinetto di livellamento | Supporto d'equilibratura della ruota | Resto concentrare chiuso |
| Apprettatrice esterna del cerchio | Luce di lavoro | Sepatator magnetico | Estrattore del fronte dell'estremità |
| Mandrino della mola e trattamento degli strumenti |
Struttura concentrare aperta | Separatore magnetico filtro dalla cinghia |
Estrattore del raggio |
| Norma aperta della struttura concentrare | centro | dispositivo concentrare stridente | |
| Asse dell'equilibrio | abrasivi rotondi interni (soltanto serie M14) | ||
Parametri tecnici principali
| OGGETTO | UNITÀ | MW1420 | |
| Distanza fra i centri | millimetro | 500.750 | |
| Altezza concentrare | millimetro | 135 | |
| Dia. Ground (O.D) | millimetro | 8-200 | |
| Dia. Ground (identificazione) | millimetro | 25-100 | |
| Terra massima di lunghezza (O.D) | millimetro | 500.750 | |
| Terra massima di lunghezza (identificazione) | millimetro | 125 | |
| Peso massimo del pezzo da lavorare | chilogrammo | 100 | |
| Angolo girante | ° | +90° | |
| Conicità concentrare | La TA | 4 | |
| Velocità di rotazione del mandrino | r/min | 50HZ: 25~380 Stepless | |
| Angolo girante | r/min | 1670 | |
| Viaggio rapido di Wheelhead | millimetro | 50 | |
| Viaggio massimo | millimetro | 205 | |
| Angolo girante | ° | -30° | |
| Alimentazione di mano per. | giro | 2/finish ruvido 0,5 | |
| Alimentazione di mano per. | gra | Ruvido: 0,01 rivestimenti: 0,0025 | |
| Dimensione della ruota (ODxWxID) | millimetro | 400x50x203 | |
| Velocità periferica | m/s | 35 | |
| Velocità di rotazione del mandrino | r/min | 10000/15000 | |
| Dimensione della ruota | millimetro | Massimo: min 50x25x13: 17x20x6 | |
| Alimentazione di mano per. | giro | 6 | |
| Angolo girante massimo della tavola | Cockwise | ° | 3° |
| Antiorario | ° | 9° (500), 8° (750) | |
| Gamma di velocità longitudinale di tavola | m/min | 0.1-4 | |
| Conicità concentrare | La TA | 4 | |
| Viaggio della spoletta | millimetro | 30 | |
| Potere del motore di Wheelhead | chilowatt | 4 | |
| Molatura interna | chilowatt | 1,1 | |
| Potere del motore di Workhead | chilowatt | 1,1 | |
| Peso lordo | t | 3(500), 3.2(750) | |
| Dimensione d'imballaggio | cm | 235x203x 205(500) 275x203x 205(750) | |
Punti salienti del prodotto
M14 macchina per la frantumazione cilindrica dell'universale di serie MW1420Caratteristiche di prodotto 1. Il tipo macchine per la frantumazione cilindriche universali di serie M14 è usato per esterno stridente o superfici interne dei pezzi in lavorazione rotatori del cilindro e del pezzo in ...
