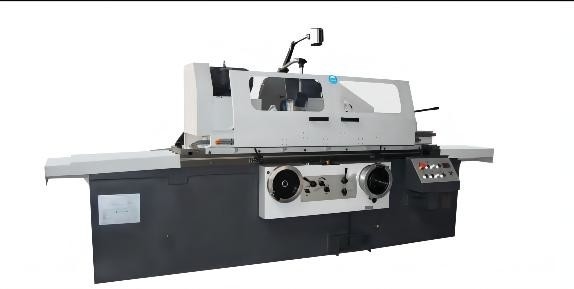

Macchina per la frantumazione del cilindro MQ1363 50HZ IT6 - precisione IT5
Dettagli del prodotto
| Nome di prodotto: | Macchina per la frantumazione cilindrica MQ1363 | Distanza fra i centri: | 1500/2000/3000/4000mm |
|---|---|---|---|
| Terra del diametro: | 30-630mm | Peso massimo del pezzo da lavorare: | 1500kg |
| Velocità di rotazione del mandrino di Workhead: | 50HZ: 10~100 Stepless r/min | Angolo girante della testa della ruota: | 870 r/min |
| Viaggio massimo: | 438mm | Peso lordo: | 10(1500)、 17 del、 11(2000) (3000) 20(4000) |
| Evidenziare |
Macchina per la frantumazione del cilindro 50HZ,Macchina per la frantumazione del cilindro IT6,IT5 smerigliatrice idraulica Machine |
||
Descrizione del prodotto
Macchina per la frantumazione cilindrica di serie MQ1363 di Machine M13 della smerigliatrice di alta qualità
Questa serie di smerigliatrici cilindriche usa i meccanismi di collegamento elettrici ed idraulici con le varie parti mobili, che sono sicure ed affidabili funzionare. È adatto a frantumare la precisione IT6-IT5 pezzi in lavorazione rotatori cilindrici o conici. È adatto ad officine di produzione in serie e del pezzo singolo.
CARATTERISTICHE STRUTTURALI
| Accessori standard | Accessori facoltativi | ||
| Serbatoio di acqua di raffreddamento | Ferro del cuscinetto di livellamento | Supporto d'equilibratura della ruota | Resto concentrare chiuso |
| Apprettatrice esterna del cerchio | Luce di lavoro | Sepatator magnetico | Estrattore del fronte dell'estremità |
| Mandrino della mola e trattamento degli strumenti |
Struttura concentrare aperta | Separatore magnetico filtro dalla cinghia |
Estrattore del raggio |
| Norma aperta della struttura concentrare | centro | dispositivo concentrare stridente | |
| Asse dell'equilibrio | abrasivi rotondi interni (soltanto serie M14) | ||
Parametri tecnici principali
| Capacità generale | OGGETTO | UNITÀ | M1363 | MQ1363 | |
| Distanza fra i centri | millimetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Altezza concentrare | millimetro | 370 | 350 | ||
| Dia. Ground (O.D) | millimetro | 30-630 | 30-630 | ||
| Terra massima di lunghezza (O.D) | millimetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Peso massimo del pezzo da lavorare | chilogrammo | 3000 | 1500 | ||
| Testa del lavoro | Conicità concentrare | La TA | 80 metrici # | 6 | |
| Velocità di rotazione del mandrino | r/min | 50HZ: 6.5~65 Stepless | 50HZ: 10~100 Stepless | ||
| Testa della ruota | Angolo girante | r/min | 870 | 870 | |
| Viaggio rapido di Wheelhead | millimetro | 100 | 100 | ||
| Viaggio massimo | millimetro | 475 | 438 | ||
| Alimentazione di mano per. | giro | 4/finish ruvido 0,5 | 4/finish ruvido 0,5 | ||
| Alimentazione di mano per. | gra | Ruvido: 0,02 rivestimenti: 0,0025 | Ruvido: 0,02 rivestimenti: 0,0025 | ||
| Dimensione della ruota (ODxWxID) | millimetro | 750x75x305 | 750x75x305 | ||
| Velocità periferica | m/s | 35 | 35 | ||
| Tabella | Alimentazione di mano per. | giro | 5 | 5 | |
| Angolo girante massimo della tavola | Cockwise | ° | 2° (2000), 1° (3000,4000,5000) | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| Antiorario | ° | 4°(2000), 3° (3000) 2° (4000), 1.5° (5000) |
6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Gamma di velocità longitudinale di tavola | m/min | 0.1-2.5 | 0.1-3 | ||
| Contropunta | Conicità concentrare | La TA | 80 metrici # | 6 | |
| Viaggio della spoletta | millimetro | 70 | 70 | ||
| Motore | Potere del motore di Wheelhead | chilowatt | 22 | 18,5 | |
| Potere del motore di Workhead | chilowatt | 15 | 5,5 | ||
| Macchina | Peso lordo | t | 18(2000), 22(3000) 23(4000), 26(5000) |
10(1500), 11(2000) 17 (3000), 20(4000) |
|
| Dimensione d'imballaggio | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
FAQ
1: Che cosa è i vostri prodotti principali della vostra società?
: Ci siamo specializzati in tutti i tipi di macchine, quale la macchina del tornio di CNC, fresatrice di CNC, centro di lavorazione verticale, macchine del tornio, perforatrice, perforatrice radiale, macchina segante, macchina della limatrice ecc.
2: Che genere di controlsdo che usate sulle macchine?
: Siemens, GSK, Fanuc ecc. Potete scegliere secondo i vostri requisiti.
3. Che cosa è i vostri termini commerciali?
: CATENA DELL'OROLOGIO, CFR e CIF tutta accettabile.
4: Come posso scegliere le macchine più adatte?
: Prego dicami che il modello o il parametro voi è interessato dentro, possiamo fornirgli il migliori prezzo e qualità.
Potete anche inviarci le immagini del prodotto e sceglieremo la macchina più adatta per voi.
5: Riceviamo degli aggiornamenti mentre la macchina è nel processo di fabbricazione?
: Naturalmente. Il progresso della macchina sarà aggiornato regolarmente e sarà inviato voi.
